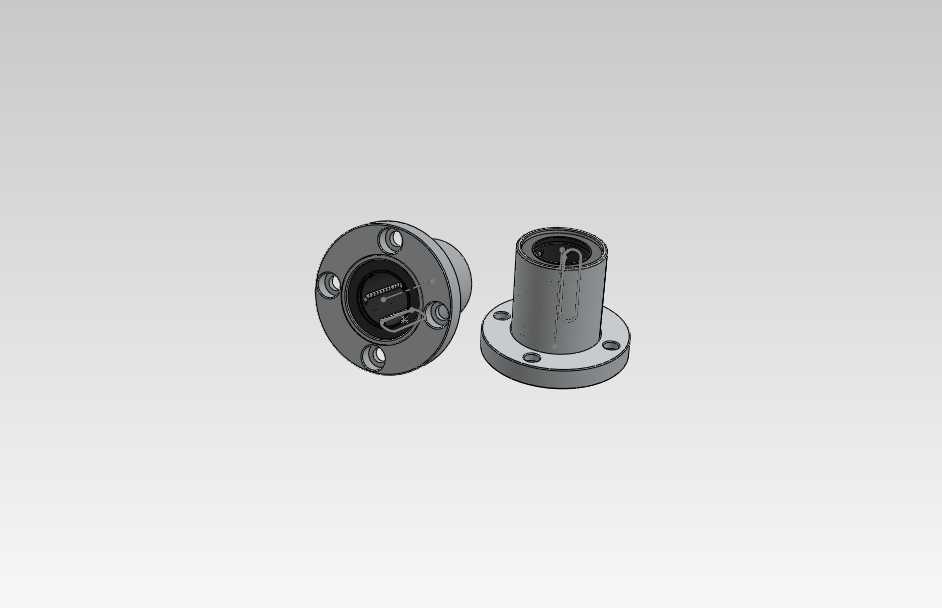

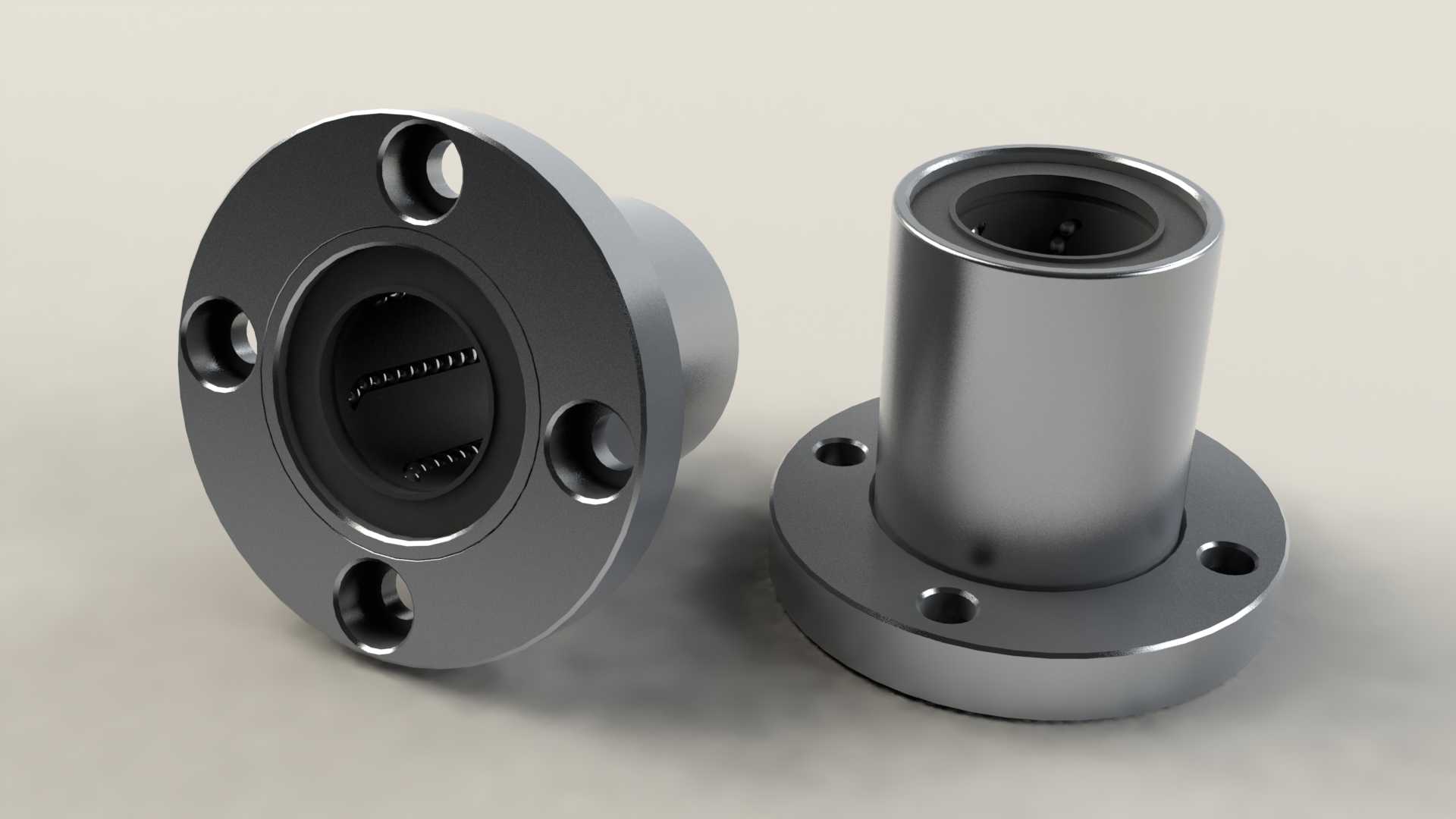

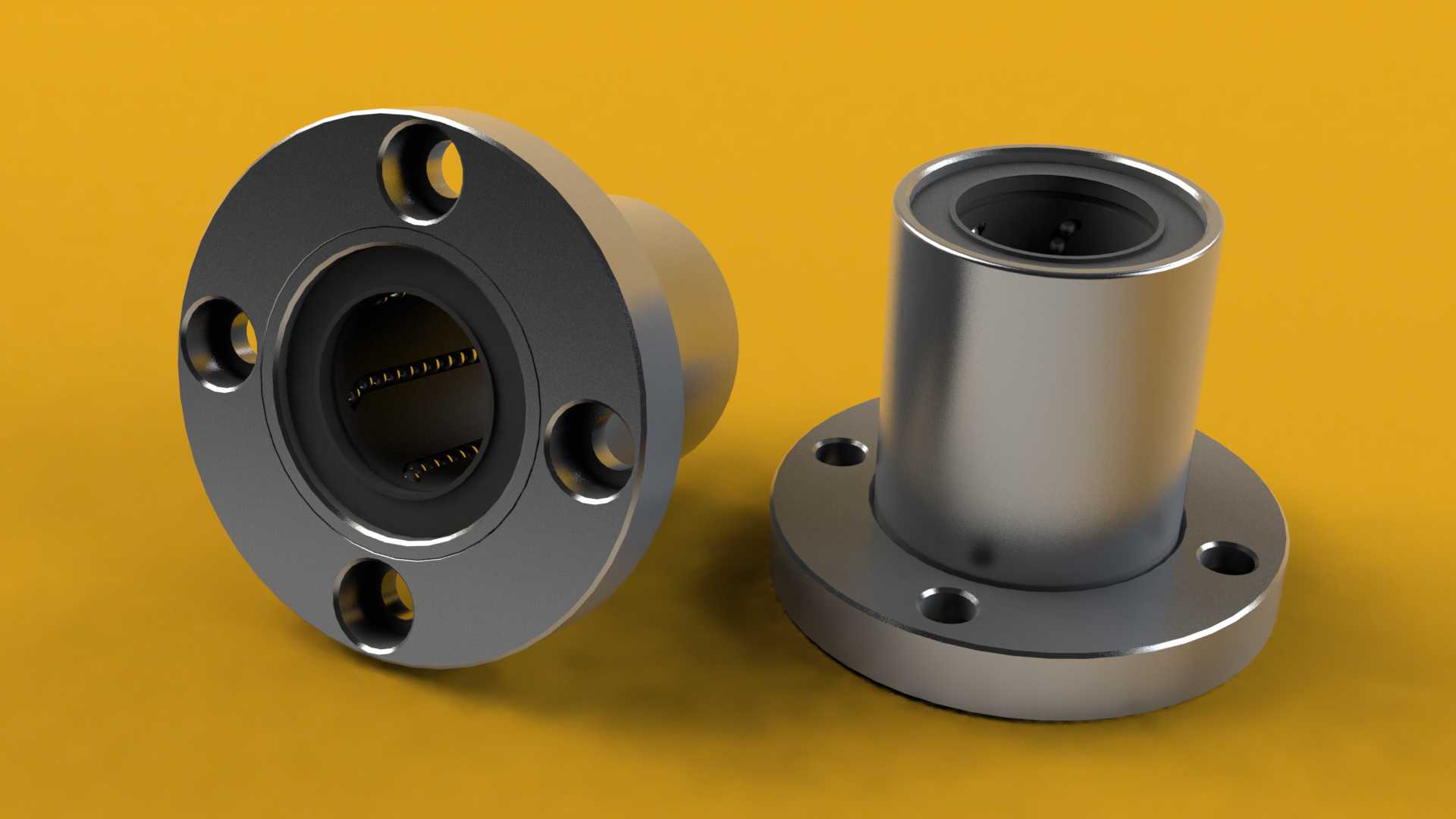

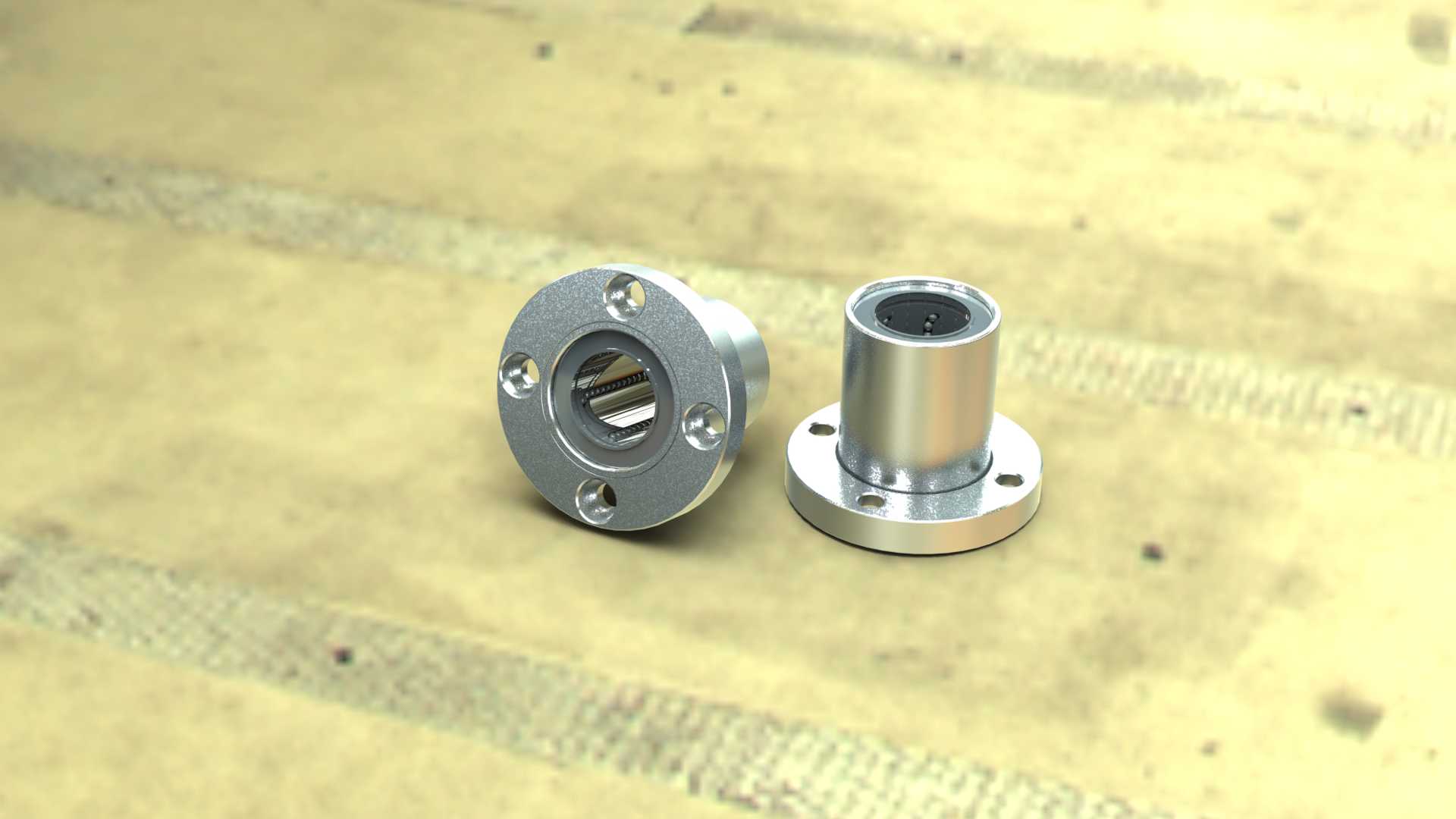

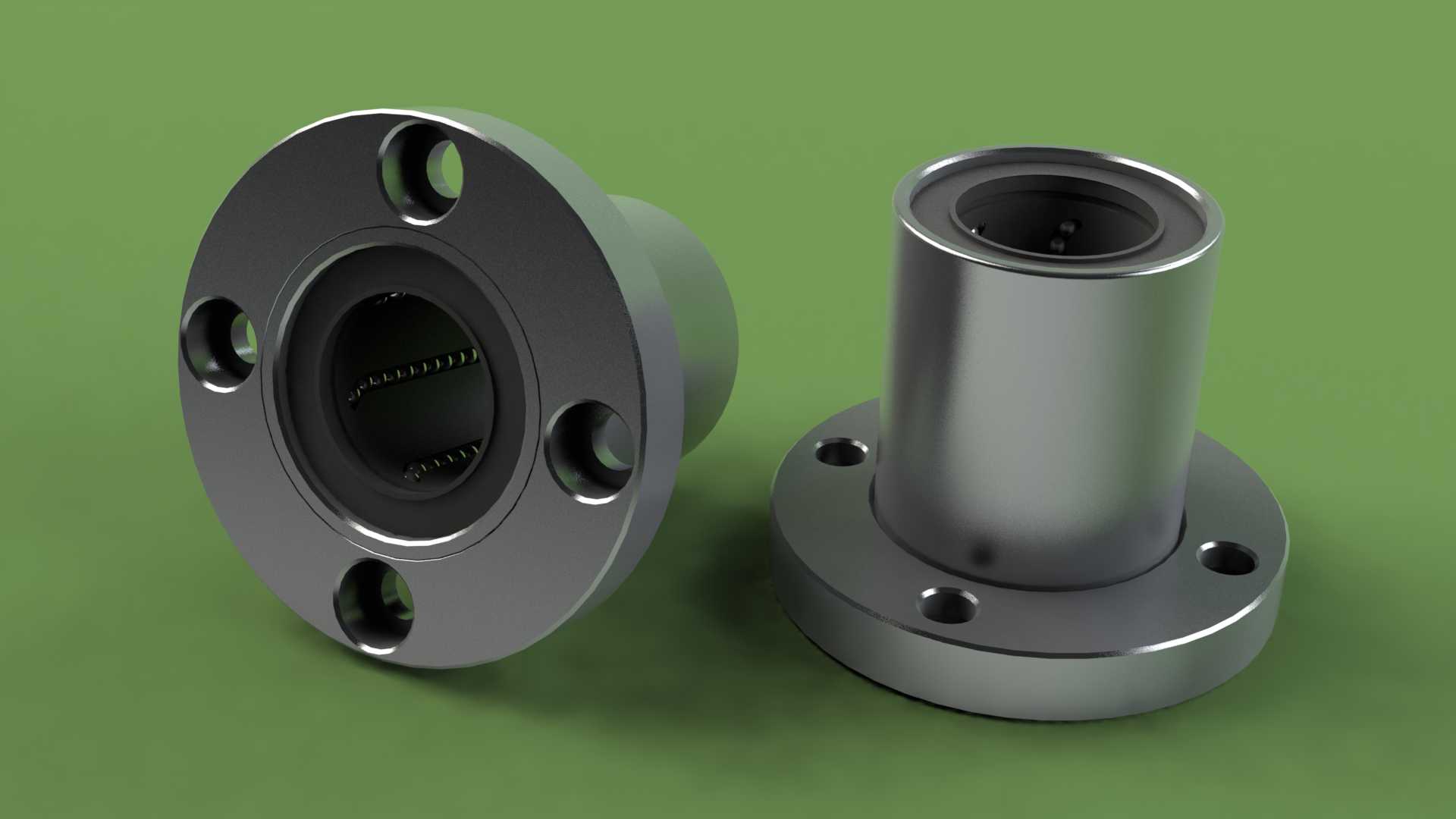

KBF20对边法兰型直线运动轴承结构

这款对边法兰型直线轴承，是线性传动系统中承担往复直线运动导向与承载功能的核心基础元件，广泛适配各类需要高精度直线往复动作的工业设备场景，常见于自动化生产线的滑台导向机构、电子加工设备的位移模组、包装机械的送料执行端、木工机械的进给导轨副、医疗检测设备的精准移动平台，以及各类非标自动化工装的直线运动单元中，能够在连续往复的运动工况下，为运动轴提供稳定的径向支撑与顺滑的运动导向，有效降低运动副的摩擦损耗，保障设备长期运行的动作精度。

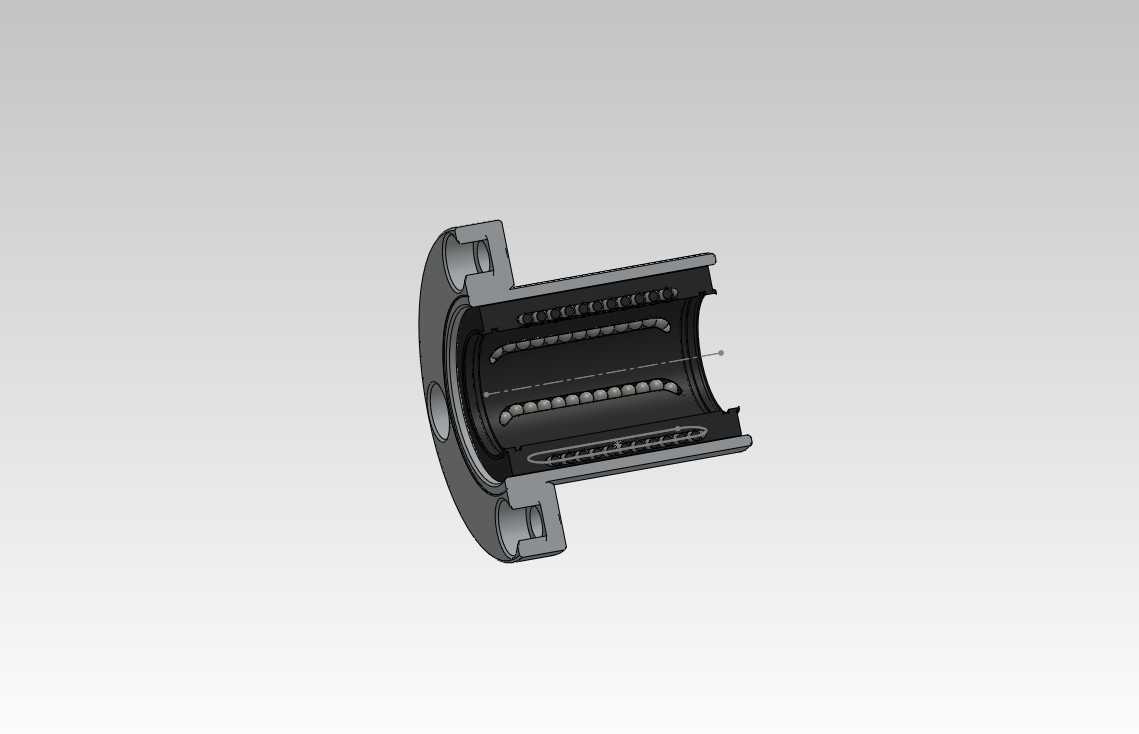

从功能特性来看，该轴承采用法兰一体化结构设计，端部的对边法兰盘自带安装定位孔，无需额外配置轴承座即可直接通过螺栓锁紧固定在设备安装基面，大幅简化安装流程、缩减装配空间占用，相比无衬法兰的直线轴承，对边切边的法兰结构能够在紧凑安装空间内实现更稳固的定位，避免轴承在往复运动过程中出现周向转动或轴向窜动。轴承内部采用循环钢球滚道结构，钢球在保持架约束下沿滚道循环滚动，将运动副的滑动摩擦转化为滚动摩擦，摩擦阻力仅为传统滑动导套的几十分之一，运动灵敏度高、低速运行无爬行，能够实现微米级的进给动作精度，同时可承受一定的径向载荷与小幅的轴向冲击载荷，适配中等载荷、中高速往复运动的工况需求。

在设计思路上，这款轴承充分兼顾了安装便捷性、运动稳定性与结构紧凑性，主体套筒部分采用高碳铬轴承钢经淬硬精磨加工，滚道表面粗糙度控制在极低水平，保障钢球滚动的顺滑度与接触疲劳强度；端部法兰盘与套筒主体采用同轴一体化加工，法兰安装孔的位置度、法兰端面与套筒轴线的垂直度均经过严格精度管控，确保安装后轴承轴线与安装基面的垂直度，避免运动轴出现别卡、磨损加剧的问题；内部保持架采用自润滑性能优异的工程塑料材质，既能够精准约束钢球的运动轨迹，避免钢球之间的相互摩擦碰撞，又具备一定的储油能力，可在长期运行过程中持续为滚道提供润滑，延长维护周期。

从安装边界与尺寸适配来看，该轴承适配公称直径20mm的标准光轴作为运动导向轴，套筒外径与法兰盘尺寸均遵循行业通用的安装尺寸规范，法兰端的安装孔位间距、孔径均匹配标准紧固件规格，安装时只需将轴承套筒穿入设备安装板的对应定位孔，通过法兰盘的切边定位确定周向位置后，穿入螺栓锁紧即可完成固定，无需额外调整同轴度，能够直接替换同规格的同类产品，大幅降低设备的维护替换成本。在实际使用中，搭配表面硬化处理的精密直线光轴使用，可获得最优的运动精度与使用寿命，能够在-20℃到80℃的常规工业环境温度下稳定工作，适配绝大多数工业生产场景的环境要求。
