绕线式弹性挠性步进电机联轴器结构

这类绕线开槽式挠性联轴器，主要应用在中小功率数控进给传动场景中，常见于桌面级数控设备、3D打印运动轴、小型自动化送料机构、精密检测位移平台的传动链路里，承担电机输出轴与从动负载轴之间的动力传递作用。在实际设备运行过程中，两根对接的轴系很难做到绝对的同轴度对齐，加工公差、装配误差、负载运行带来的机架微变形、轴承游隙累积，都会带来径向偏移、角向偏斜甚至轴向窜动，如果采用刚性连接方式，这些偏差会直接转化为轴系的附加内应力，轻则加剧轴承磨损、增大传动阻力导致电机负载升高发热，重则出现轴颈断裂、电机堵转烧毁的故障，而这类挠性联轴器正是通过自身结构的弹性变形，来补偿各类安装与运行带来的轴系偏差，同时吸收传动过程中的微小振动，避免振动在电机与负载之间传递放大，提升整套传动系统的运行平稳性。

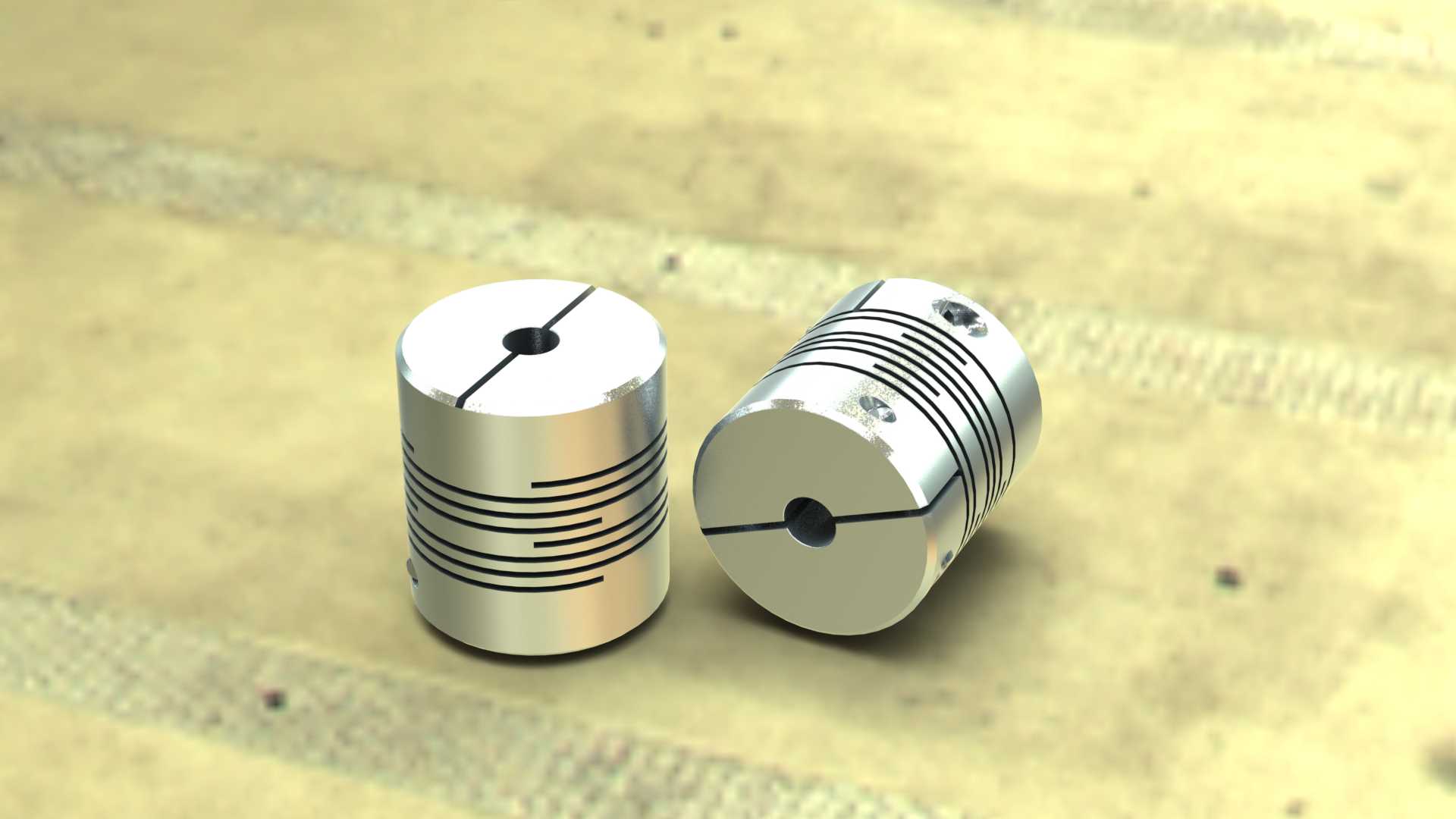

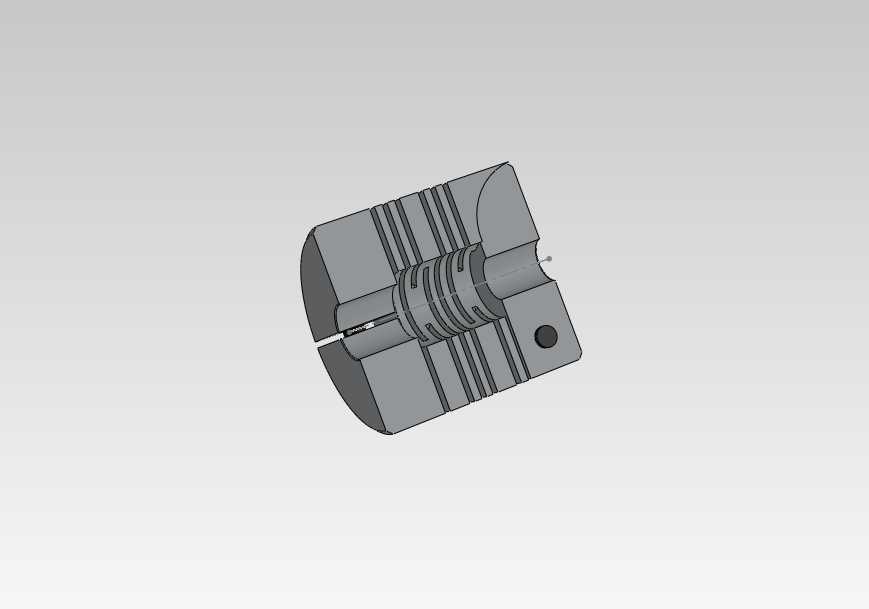

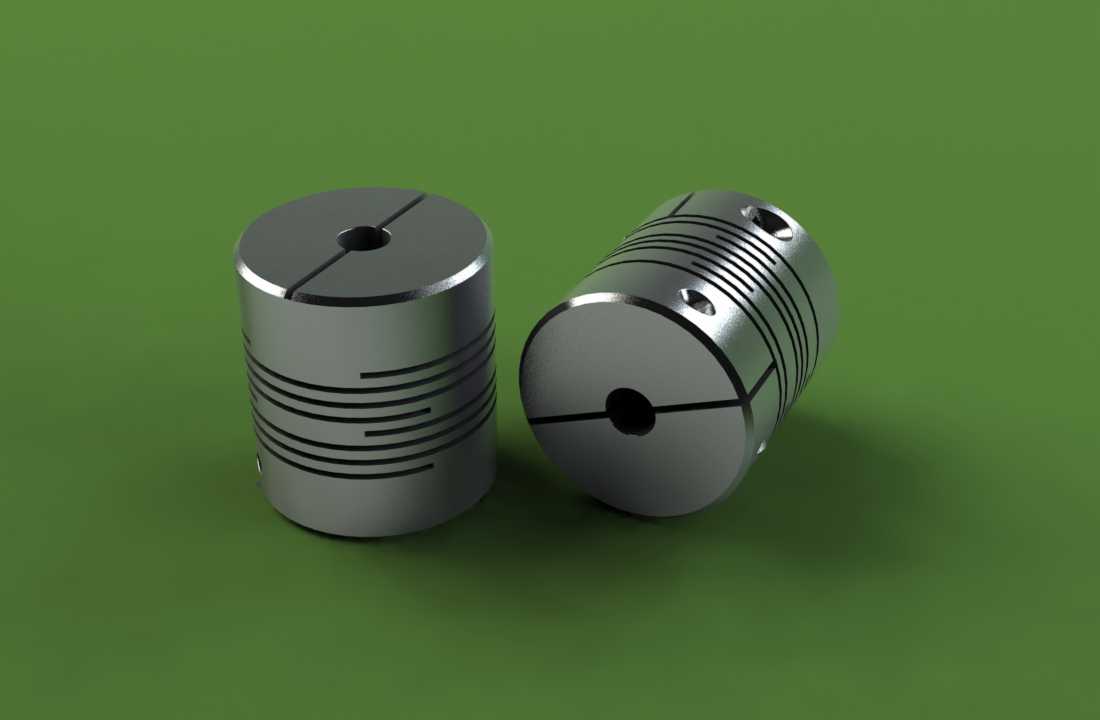

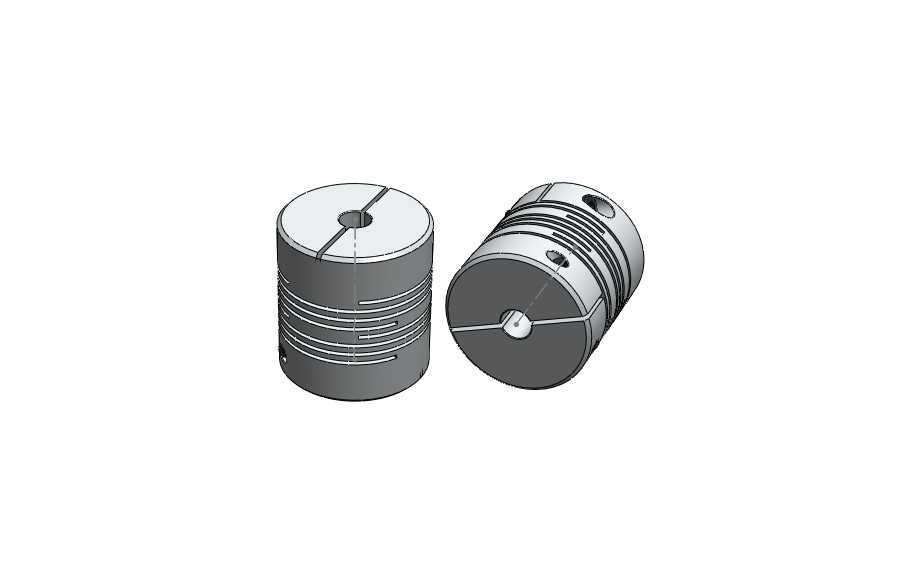

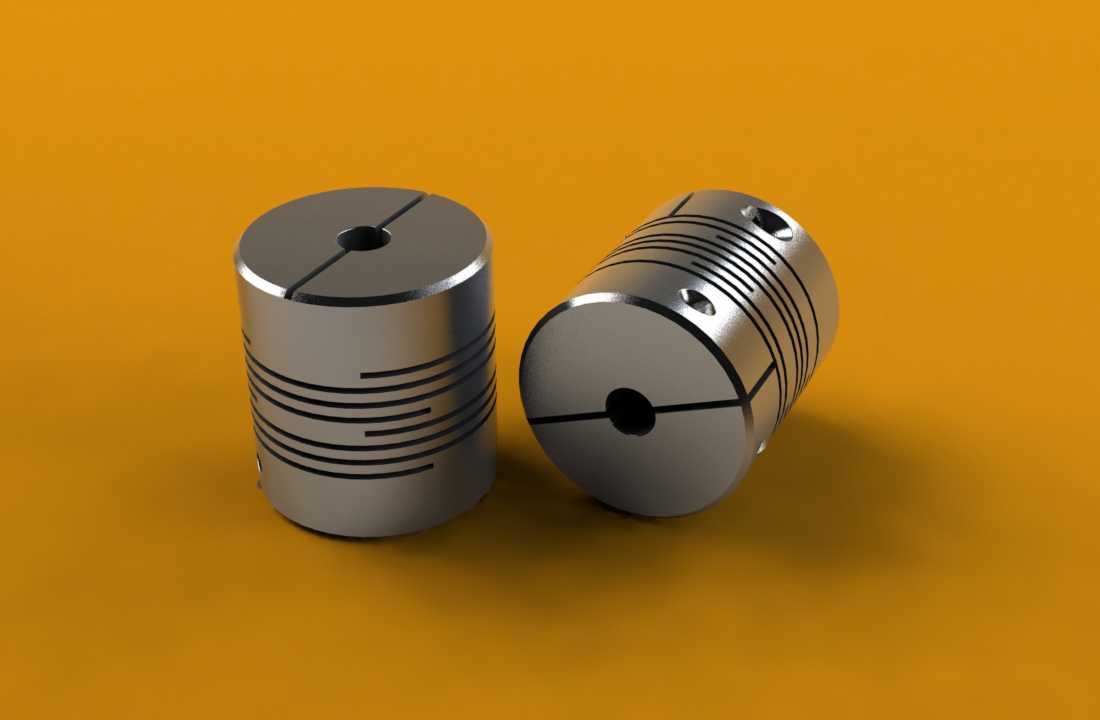

从结构设计来看，这款联轴器采用一体圆柱金属基体加工而成，柱面加工有多组平行的螺旋绕向开槽，这种开槽结构让联轴器本体具备了均匀的弹性变形能力，相比拼接式的弹性联轴器，一体结构没有装配间隙，传动回程误差极小，能够保证步进电机开环控制下的传动精度，不会因为连接间隙丢步影响进给定位准确性。两端的轴孔分别对应电机输出轴与负载传动轴，轴侧开设的紧定螺钉孔可以在安装时通过顶丝锁紧轴颈，保证连接无相对滑动，传递额定扭矩时不会出现打滑空转的问题。

从安装边界来看，这类联轴器适配8mm至10mm区间的轴径对接，整体圆柱外形占用径向空间小，不需要额外的安装支座，直接套装在两根轴的对接端即可完成装配，轴向长度紧凑，不会额外拉长轴系的整体安装尺寸，非常适合安装空间局促的小型精密传动场景。金属基体的材质选择兼顾了结构强度与弹性韧性，既可以传递步进电机的输出扭矩，又能通过开槽部位的微变形抵消轴系偏差，在频繁正反转的步进传动场景下，也能保持稳定的连接性能，不会因为反复换向冲击出现结构疲劳失效，有效降低设备长期运行的维护频次，保障传动链路的可靠性。
