贸易设备用夹紧式紧固连接座结构设计

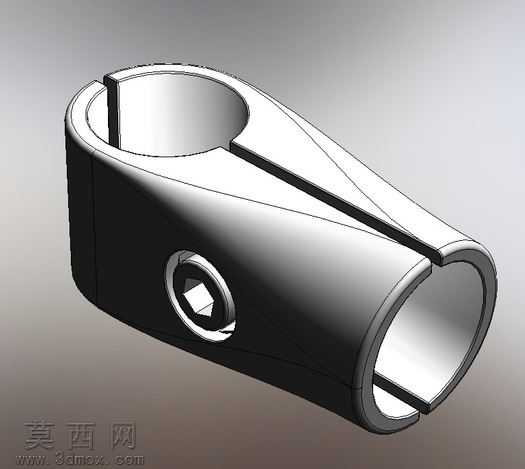

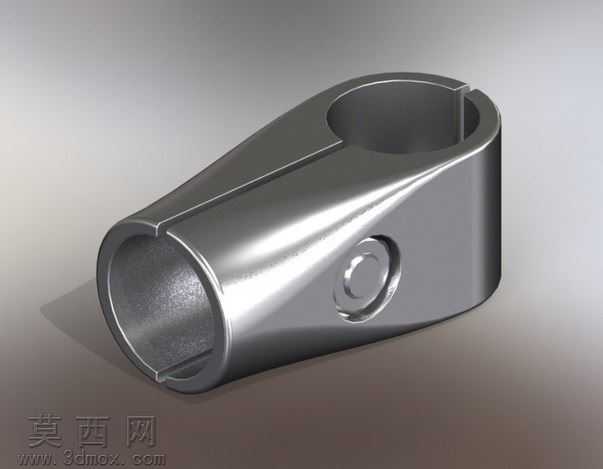

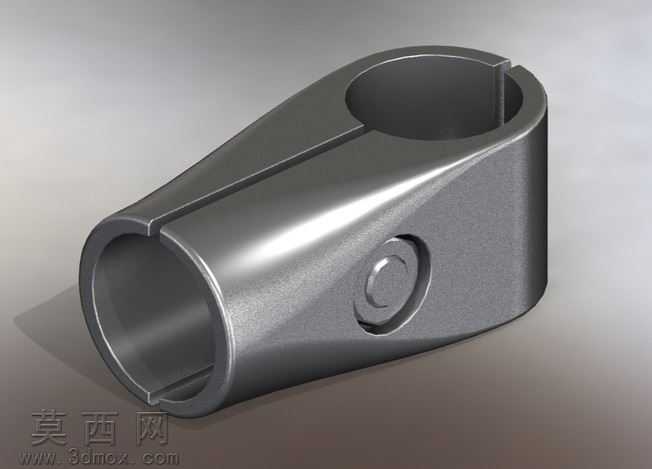

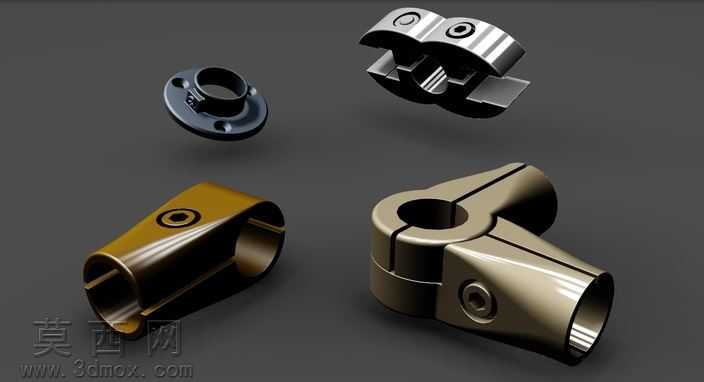

该紧固连接座采用SolidWorks进行全参数化三维建模，建模过程遵循机械零件设计的基准统一原则，首先以前视基准面为基础绘制主体截面轮廓，通过拉伸凸台命令生成基础胚体，再针对两端不同直径的套接孔位分别执行拉伸切除操作，精准控制孔位的同轴度公差，满足管件套接的装配精度要求。模型侧面的开槽结构采用薄壁切除特征实现，开槽宽度经过参数化计算，可在锁紧螺栓作用下产生可控的弹性形变，实现对穿入管件的抱紧夹紧效果，避免连接后出现松动滑脱问题。侧面的圆形定位凸台采用旋转凸台命令生成，凸台中心预留的定位凹点可与配套锁紧件的凸点形成嵌合定位，提升装配时的对位效率，防止锁紧过程中零件发生相对偏转。渲染阶段采用金属磨砂材质赋予模型表面，模拟锌合金压铸件的真实表面质感，通过添加环境HDR贴图营造柔和的光影反射效果，调整材质的粗糙度参数至0.3左右，还原五金零件表面细微的磨砂颗粒感，同时在模型底部添加柔和的接触阴影，提升渲染图的真实感与立体感。结构设计上采用变径流线型外轮廓，在保证两端套接孔位壁厚满足结构强度要求的前提下，尽可能削减非受力区域的材料厚度，实现零件的轻量化设计，降低生产制造成本。两端孔位的内壁均设计有微小的轴向导向倒角，方便装配时管件的快速导入，减少装配过程中的卡滞问题。整体建模过程对所有特征参数进行关联绑定，修改任意孔位直径、壁厚、开槽宽度等参数时，其余关联特征可自动同步更新，便于后续根据不同的管件规格快速调整模型尺寸，适配多场景的紧固连接需求。模型完成建模后经过干涉检查验证，所有特征之间无重叠、无干涉，可直接导出STEP、IGES等通用格式用于后续的工程图生成、数控加工编程或者3D打印验证，零件的结构工艺性良好，适合采用压铸工艺进行批量生产，分型面设置在模型的最大轮廓处，无需复杂的侧抽芯结构即可完成脱模，有效降低模具的制造成本与生产难度。
