弗鲁克流体标准发夹型针脚五金件

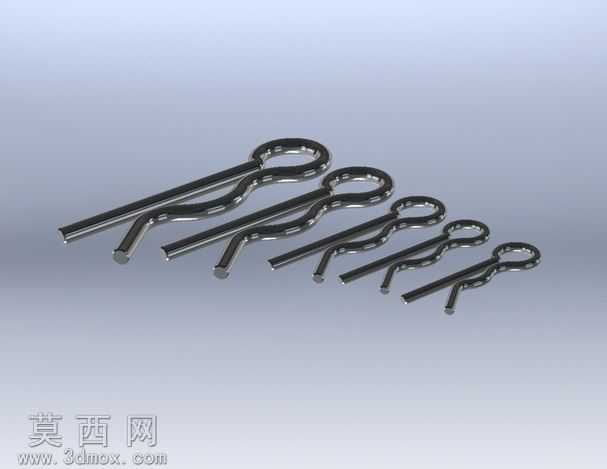

本作品为弗鲁克流体配套的标准发夹型针脚三维模型，建模阶段采用SolidWorks软件完成全参数化设计，首先以针脚的实际安装尺寸为基准绘制二维草图，精准勾勒出发夹端环形闭合轮廓与直杆段的平行走向，通过扫描特征生成针脚的基础杆体结构，针对环形发夹部分采用弯管扫描路径约束，还原金属线材弯折后的流畅圆弧过渡，避免直角结构带来的应力集中问题。模型共包含五种不同长度规格的同系列针脚，每款针脚的线径保持统一，仅直杆段长度与发夹环的适配尺寸做梯度调整，满足流体设备不同安装点位的固定需求。材质设定上选用304不锈钢作为基础材质，渲染阶段调整金属材质的反射粗糙度参数，还原不锈钢线材冷拉加工后的哑光金属质感，在环形弯折处添加细微的倒角特征，模拟实际冲压弯折工艺产生的圆滑边缘，避免模型出现尖锐棱角不符合生产实际的问题。结构设计上严格遵循流体设备用发夹针的行业标准，发夹端的双环平行度控制在合理公差范围内，直杆段的直线度通过建模约束保证无弯曲变形，针脚末端做微小的倒角处理，既方便安装时的快速插接，也能避免锐边划伤安装人员或配套密封件。设计过程中充分考虑该类针脚的实际使用场景，作为流体管路、阀件的快装固定配件，模型的尺寸精度严格匹配对应流体接头的卡槽尺寸，确保安装后卡接牢固无松动，不同长度规格的针脚可适配不同壁厚的流体组件安装需求，整体模型无多余冗余特征，所有结构均可直接对接生产工艺，弯折处的曲率半径符合金属线材冷弯加工的工艺要求，不会出现弯折断裂的风险，渲染输出的效果图采用浅灰渐变背景，搭配柔和的侧方打光，清晰展现针脚的金属质感与结构细节，直观呈现不同规格针脚的尺寸差异，为流体设备的装配设计、配件选型提供精准的三维参考依据。
