框架式热成型加工设备三维结构设计

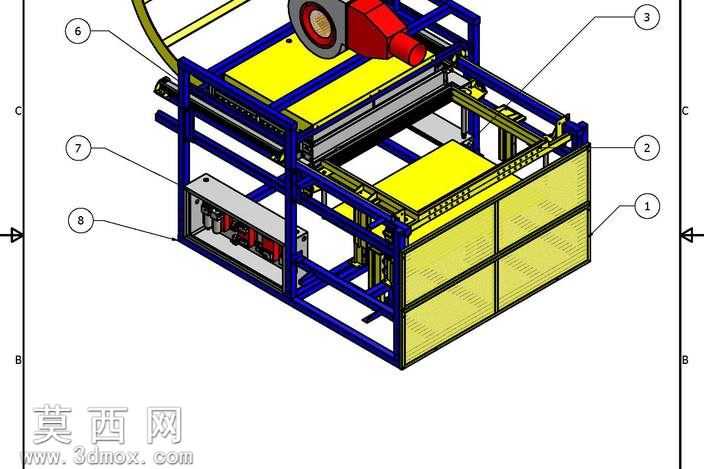

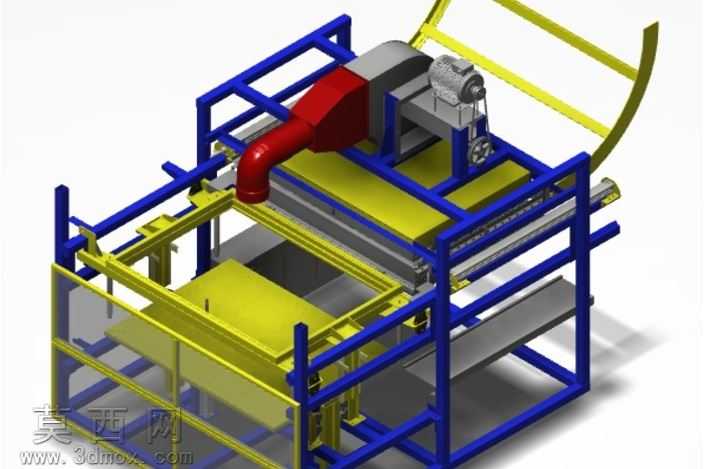

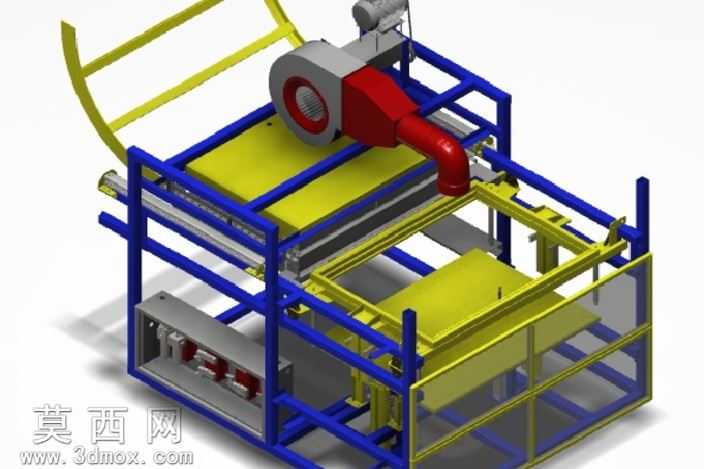

本模型为框架式热成型加工设备的完整三维设计成果，建模过程中严格遵循机械设计的尺寸规范与装配逻辑，对设备的每一处结构都做了精细化还原。整体机架采用方管型材搭建的蓝色框架结构，建模时通过参数化草图绘制型材截面，沿路径拉伸生成主体框架，再通过装配约束将各段型材精准拼接，还原了螺栓连接的节点细节，保证机架结构的稳定性表现，框架的分层设计清晰划分了设备的功能区域，上层为热加工执行单元安装位，中层为物料输送与成型工位，下层预留了电气元件与辅助机构的安装空间。设备的热加工执行单元包含红色的热风输送管道与灰色的加热动力组件，建模时对管道的弯折弧度做了平滑处理，还原了管道与加热组件的连接法兰结构，动力组件上的电机、传动轮等零件都做了独立建模，清晰呈现了动力传输的路径。黄色的物料承载与防护结构采用钣金建模方式生成，通过基体法兰、边线法兰等特征还原了钣金件的折弯结构，上层可翻转的黄色弧形护罩通过铰接约束与机架连接，可模拟开合动作，中层的黄色物料托架设置了可滑动的导轨结构，能够模拟物料输送的往复动作，侧面的黄色防护栏采用细杆件阵列装配，还原了安全防护结构的安装形式。渲染阶段为不同部件赋予了差异化的材质表现，蓝色框架赋予金属喷塑材质，调整粗糙度参数模拟哑光漆面的质感，红色管道赋予耐高温烤漆材质，突出色彩区分度，黄色钣金件赋予镀锌板喷黄漆的材质，还原工业钣金的表面质感，灰色动力组件赋予铸铁哑光材质，金属传动部件赋予抛光钢材质，通过环境光与点光源的组合打光，突出设备的结构层次与装配关系，清晰展现各部件的位置与连接逻辑。设计思路上围绕热成型加工的工艺流程排布结构，将加热、输送、成型、防护功能集成在一体化机架上，各功能单元的位置排布符合人工操作与设备运行的安全距离，可翻转护罩的设计兼顾了设备运行时的安全防护与维护时的操作便利性，分层式的机架设计既保证了结构强度，也让设备的走线、部件安装维护更加便捷，整体模型完整还原了设备的装配关系与运行逻辑，可用于设备结构展示、方案沟通与教学参考使用。
