立式高速VFFS连续式包装设备三维设计

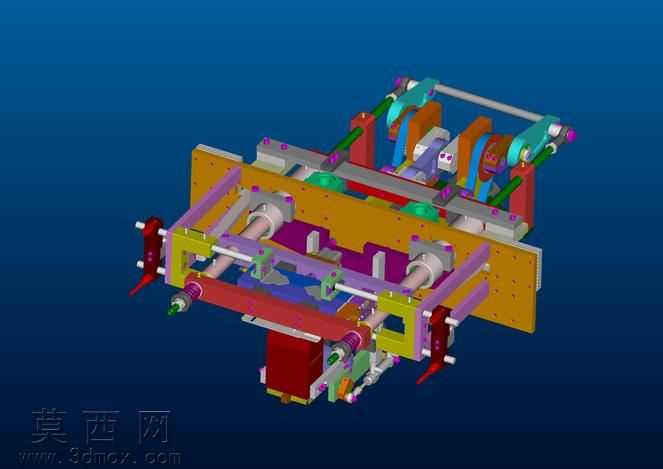

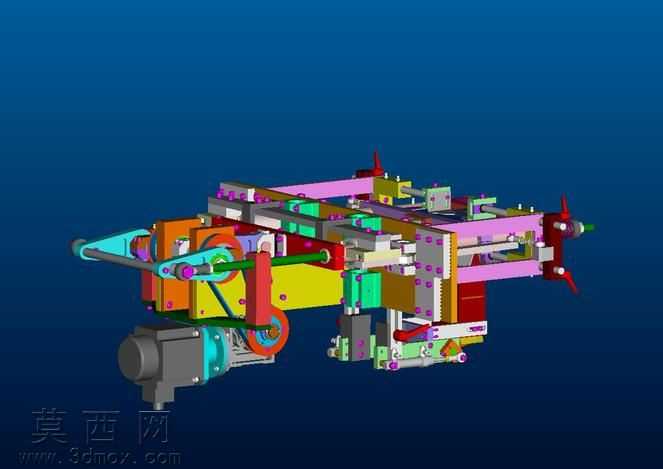

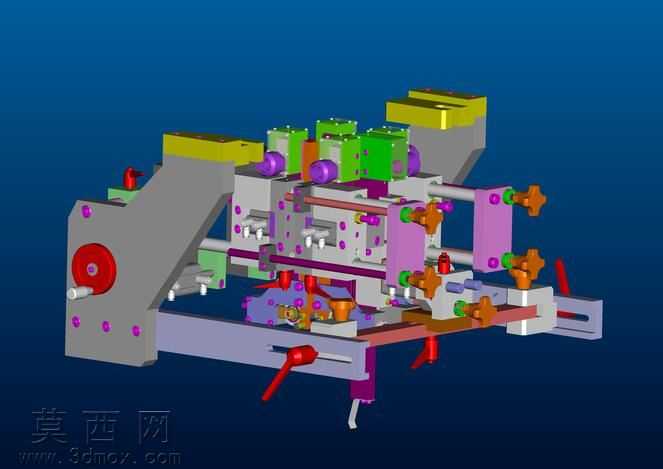

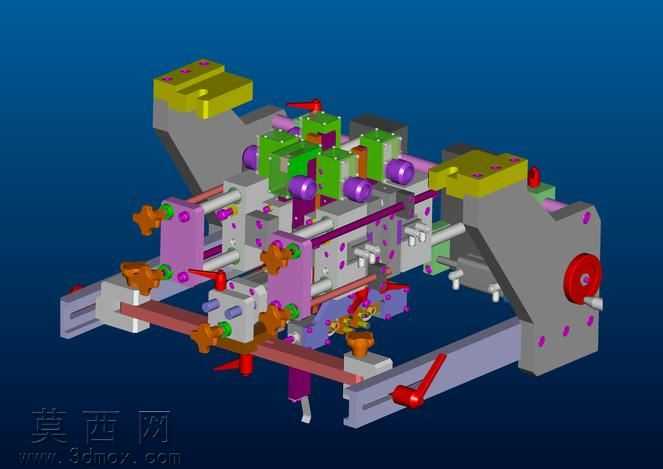

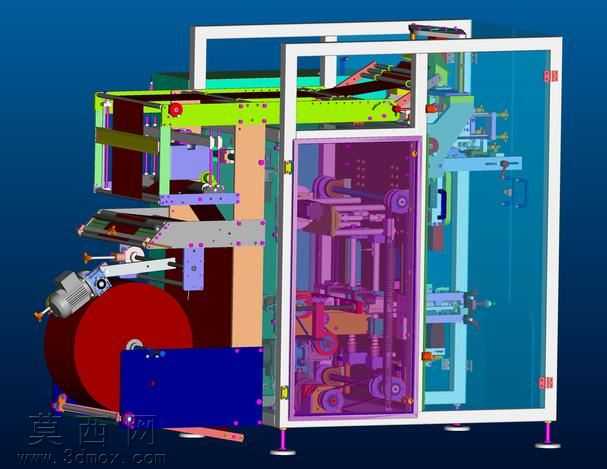

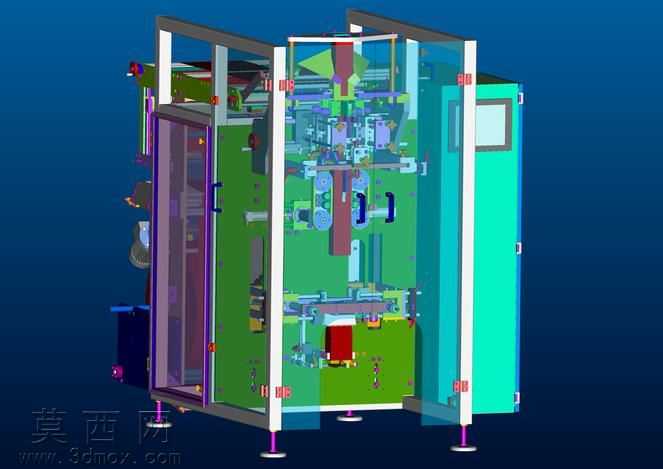

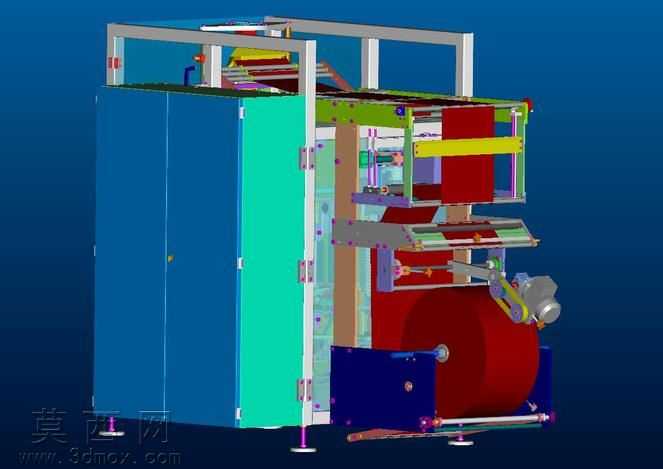

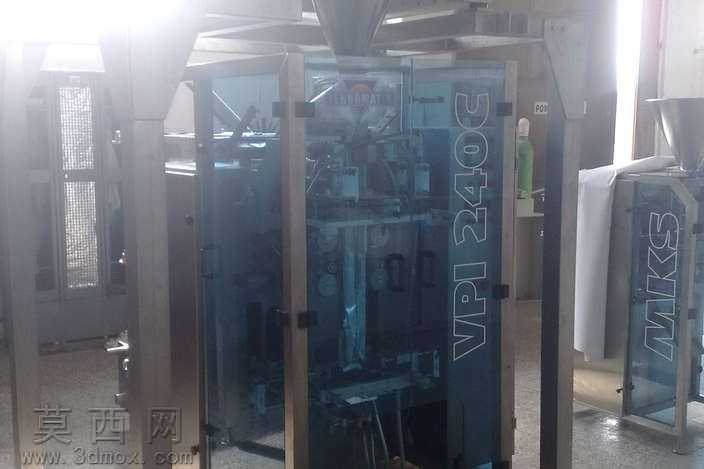

本作品为立式垂直连续式VFFS包装设备的完整三维设计模型，采用专业三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计规范，对设备的每一处结构细节都进行了1:1比例的精准还原。模型搭建过程中，首先确立了设备立式垂直布局的整体框架，采用铝型材搭建设备的主体支撑骨架，对机架的承重受力点进行了结构强化设计，保证设备高速运行时的结构稳定性。外防护部分采用半透明可视化的材质渲染设置，既还原了实际设备的钣金防护门、观察窗的真实材质质感，又能够清晰展示设备内部的核心运作结构，方便查看内部机构的装配关系与运作逻辑。内部核心结构部分，完整还原了垂直送料机构、连续拉膜机构、纵封横封机构、成品出料机构的全部零部件，对传动辊、封合模具、导向组件、驱动气缸等核心零件都做了精细化建模，各运动部件之间预留了合理的装配间隙与运动行程，完全符合实际设备的运动逻辑，可直接用于装配干涉检查与运动仿真验证。设计思路围绕每分钟80袋的高速包装产能需求展开，采用连续式封装的结构方案替代传统间歇式封装结构，有效缩短了单个包装循环的等待时间，垂直走料的布局方式能够让包装材料依靠重力自然下垂成型，减少了物料输送过程中的卡滞风险。材质渲染阶段，对钣金机架、金属传动件、透明防护板、操作显示屏等不同部件分别赋予了对应的材质属性，金属部件添加了合理的金属反光与粗糙度设置，防护门的半透明材质调整了合适的透明度与折射参数，操作面板部分还原了触控屏的玻璃质感与按钮的实体触感，整体渲染效果贴近真实工业设备的视觉效果。模型的装配层级清晰，按照机架组件、送料组件、封合组件、防护组件、电控组件进行了分组管理，各零部件之间的装配约束完整，能够清晰展示整台设备的装配逻辑，可用于包装设备的结构参考、方案展示以及教学演示使用。
