盘式结构国产风电机组核心传动结构

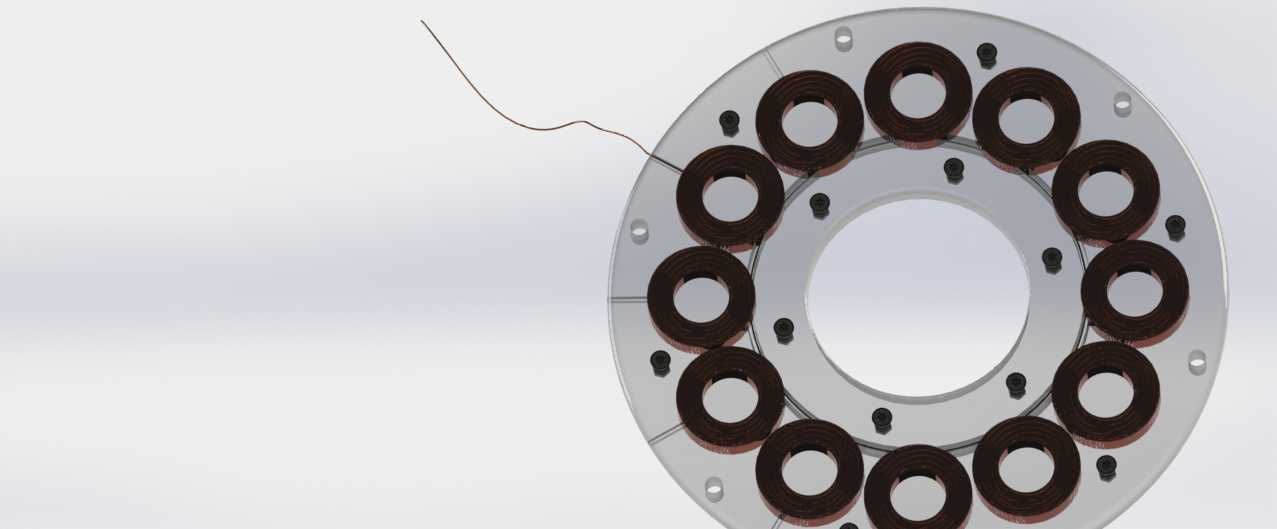

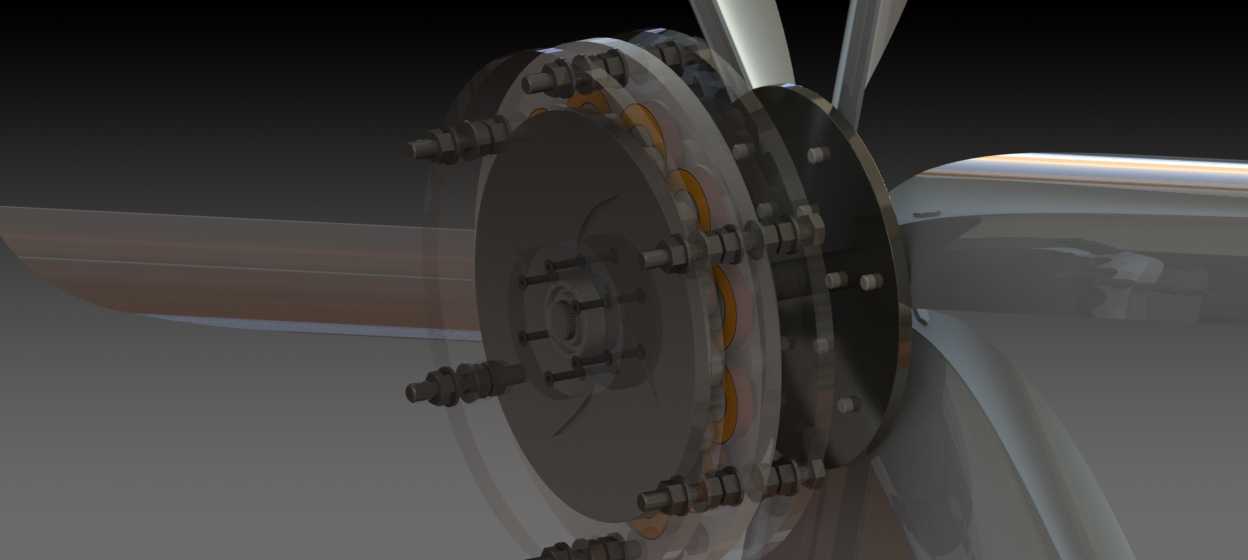

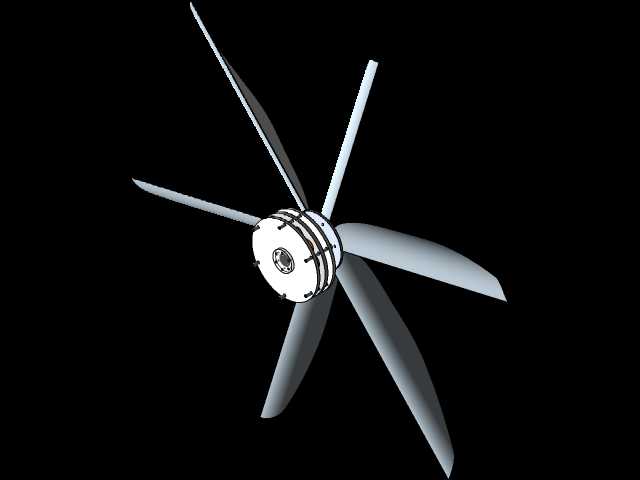

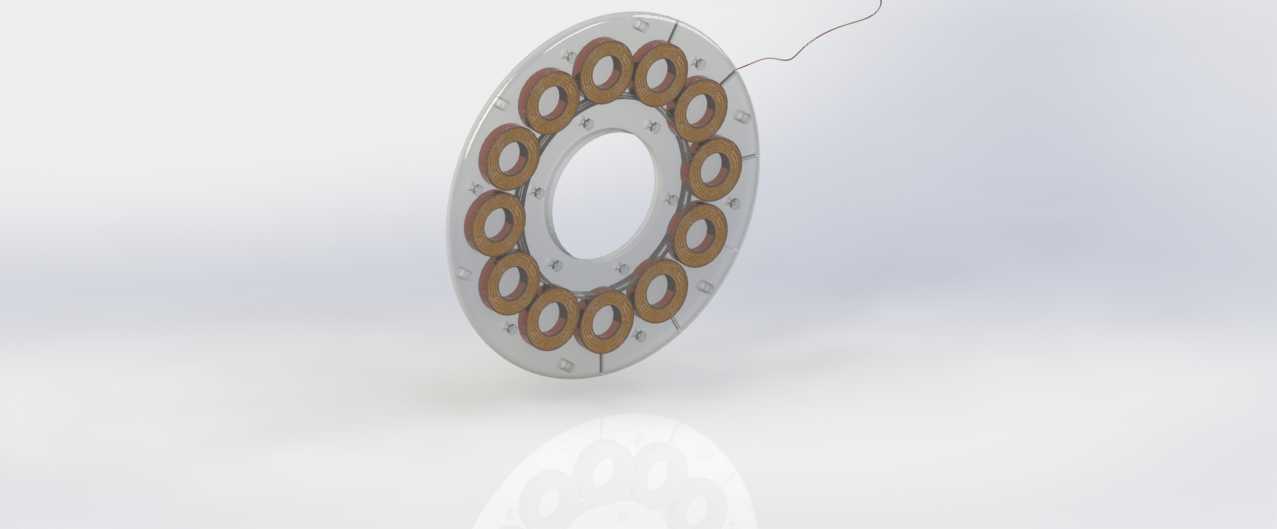

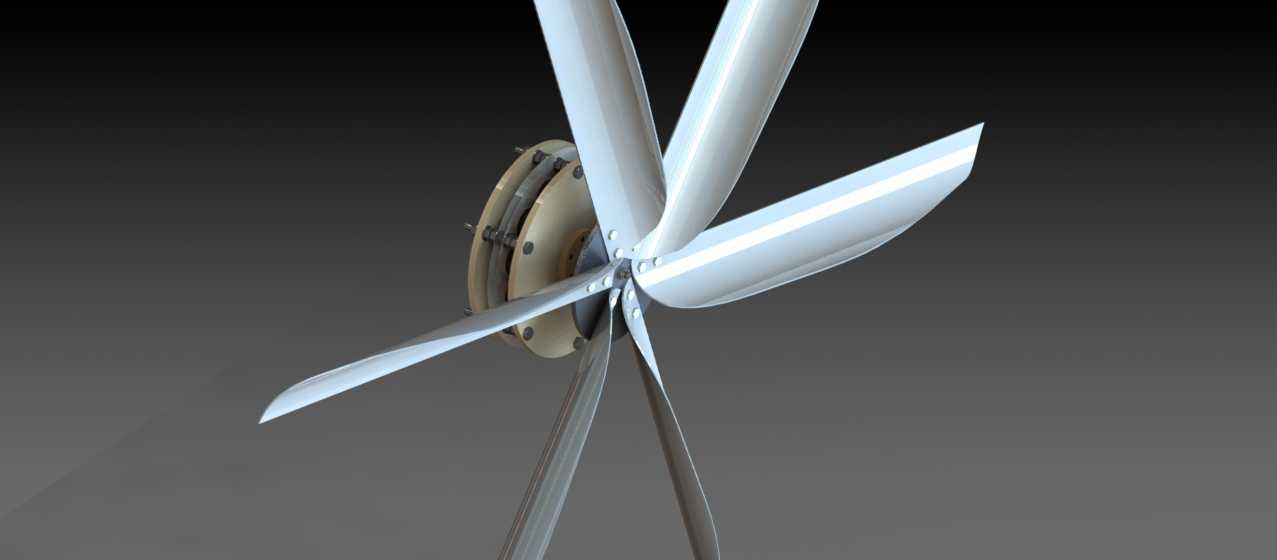

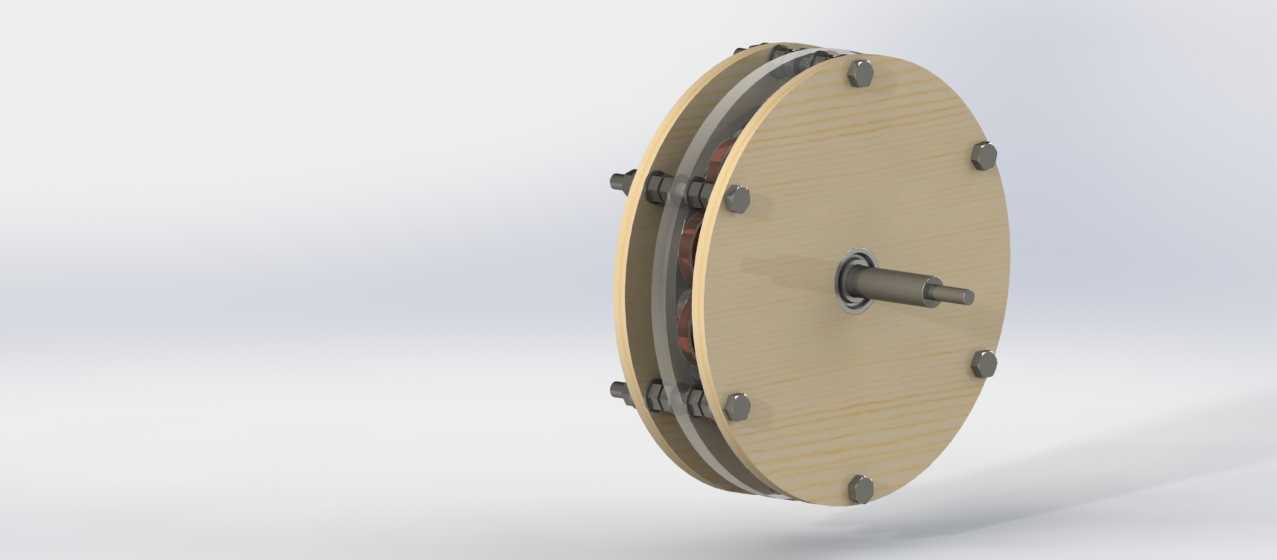

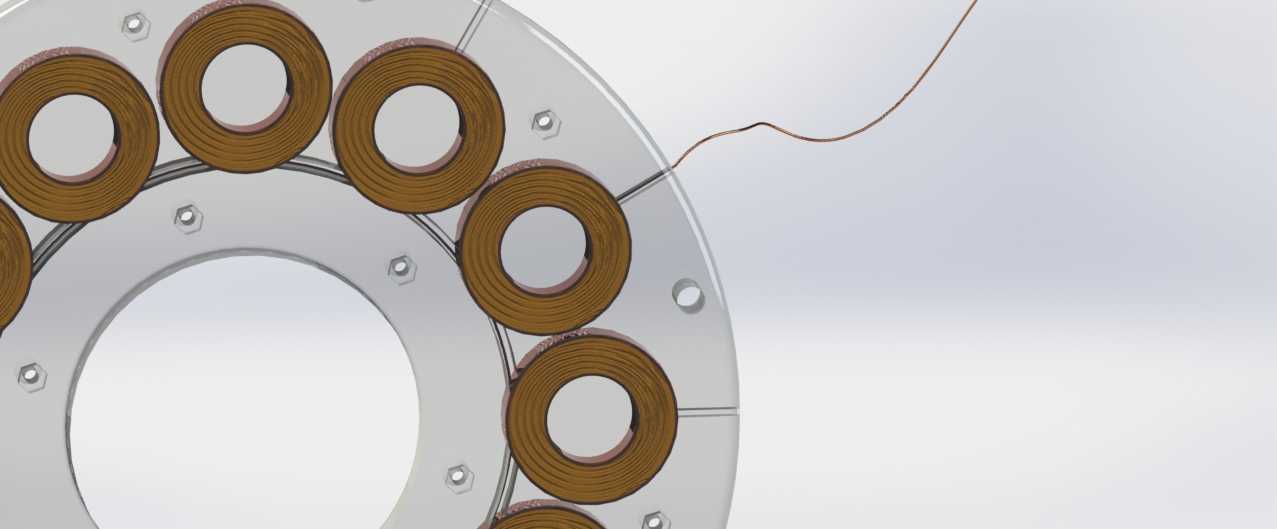

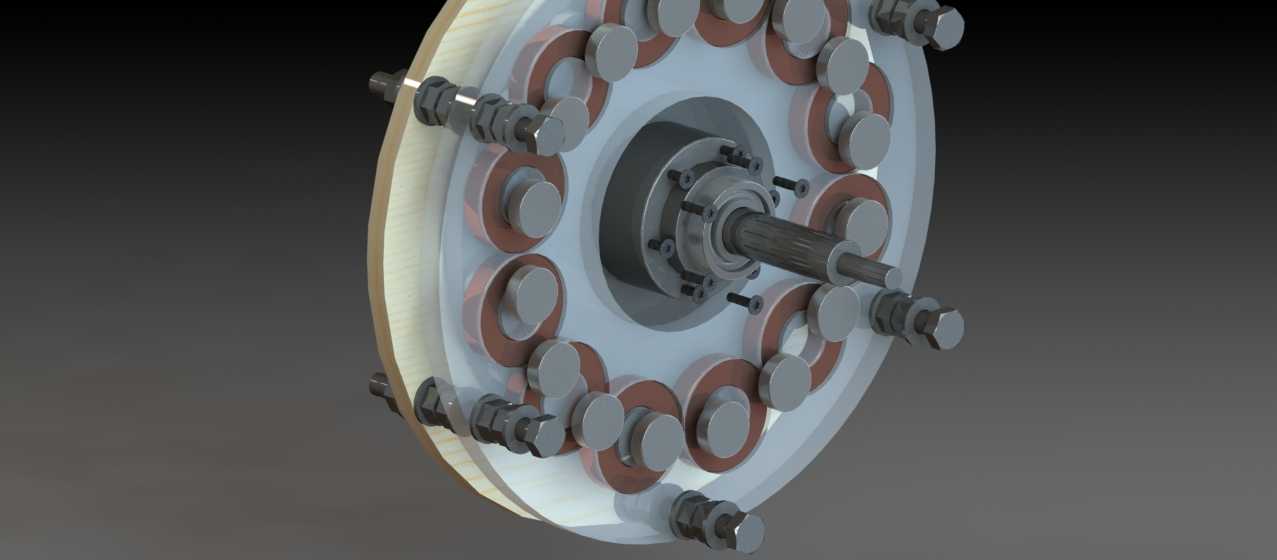

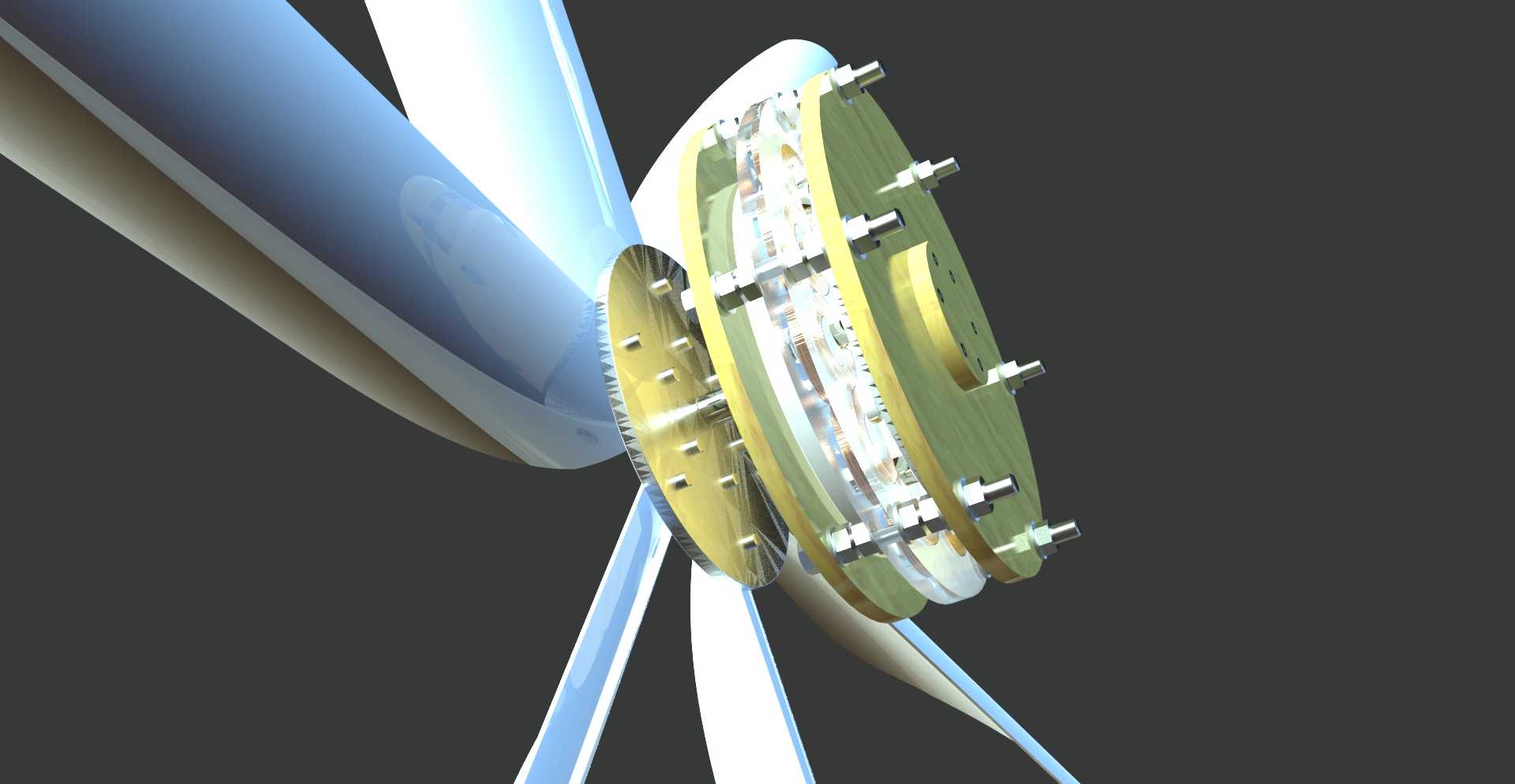

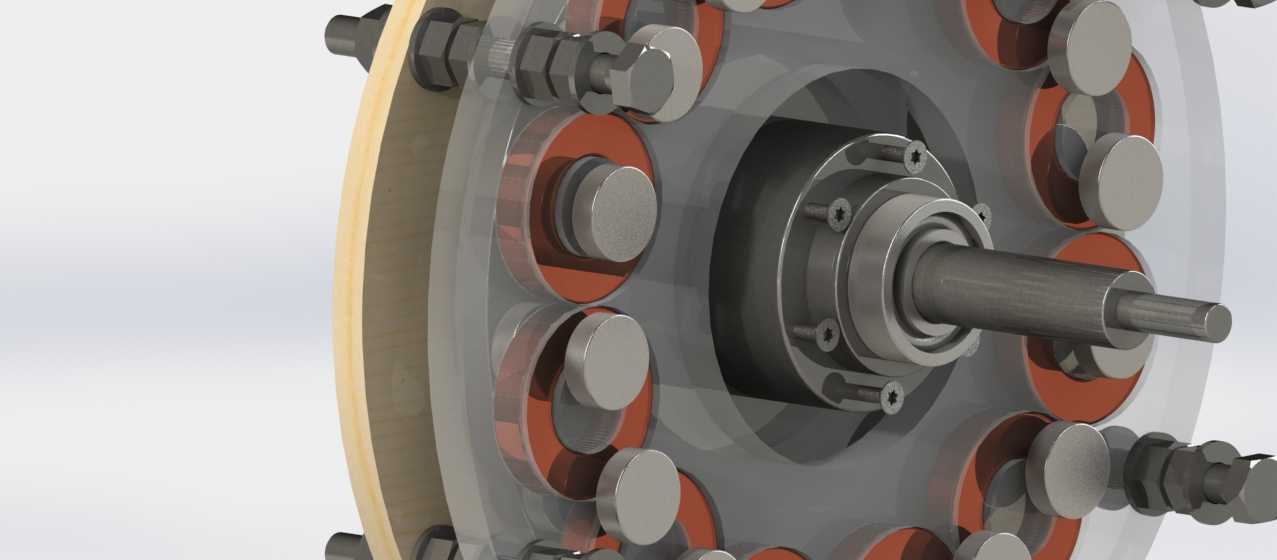

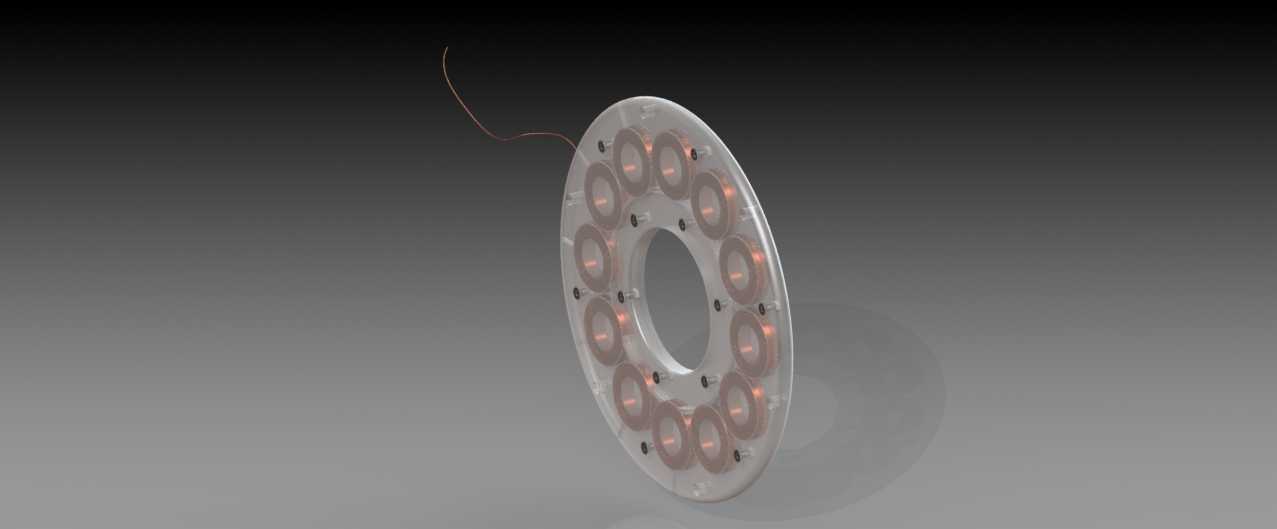

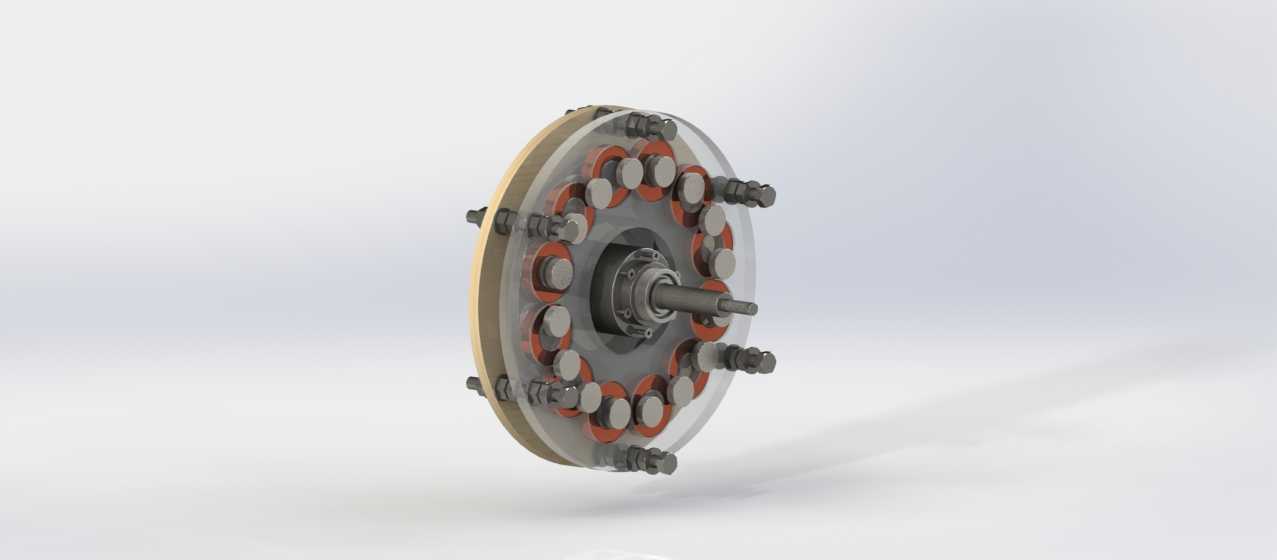

该结构面向分布式小型风力发电场景设计，可适配家用离网供电、野外监测站点供电、小型风光互补系统等应用场景，核心作用是将风轮捕获的风能通过机械传动转化为发电机可利用的旋转机械能，最终驱动发电单元输出电能，解决低风速区域小型风电设备启动扭矩不足、传动损耗偏高的问题。从功能特性来看，该结构采用多组周向均布的磁吸传动单元替代传统齿轮啮合传动，运行过程中无硬接触磨损，传动噪音更低，同时具备过载打滑的自我保护特性，当突发强风导致风轮转速超过设计阈值时，磁吸单元可自动滑脱卸荷，避免高速冲击损坏后端发电组件，大幅降低野外无人值守场景下的设备故障概率。设计过程中充分考虑民用场景的加工便利性，叶片采用常规PVC水管裁切成型，无需复杂的曲面开模加工，普通爱好者即可完成叶片的制作与动平衡调试；磁铁选用常规商用钕铁硼圆片磁铁，采购成本低且磁性能稳定；定子线圈采用环氧树脂灌封处理，可完全隔绝户外雨水、沙尘的侵蚀，提升户外环境下的绝缘可靠性；设备外壳主体采用胶合板、刨花板或亚克力板材切割拼接，无需大型铸造或机加工设备，仅需普通切割、钻孔工具即可完成整机外壳的加工装配，大幅降低了小型风电设备的制作门槛。结构设计上采用轴向盘式布局，核心传动盘沿轴向排布，整体径向尺寸控制在四百毫米范围内，轴向安装厚度控制在一百二十毫米以内，安装端预留标准轴径的连接接口，可直接适配常规小型风电塔架的顶部安装法兰，无需额外设计转接结构；同系列迭代版本还预留了亚克力铣削加工的定子安装位，可根据加工条件灵活选择板材类型，适配不同的制作成本与加工能力需求。该结构的传动单元沿圆周方向均匀排布，运转过程中动平衡性能优异，低风速下即可启动运转，相比传统齿传动结构，日常维护无需添加润滑油，也不存在齿轮磨损更换的问题，长期使用的维护成本极低，非常适合缺乏专业维护条件的偏远区域、户外无人站点使用，同时也适合作为风电原理教学的实操演示结构，可直观展示风能捕获、磁力传动、电磁发电的完整工作过程。
