多尖刺金属鱼叉渔具结构设计

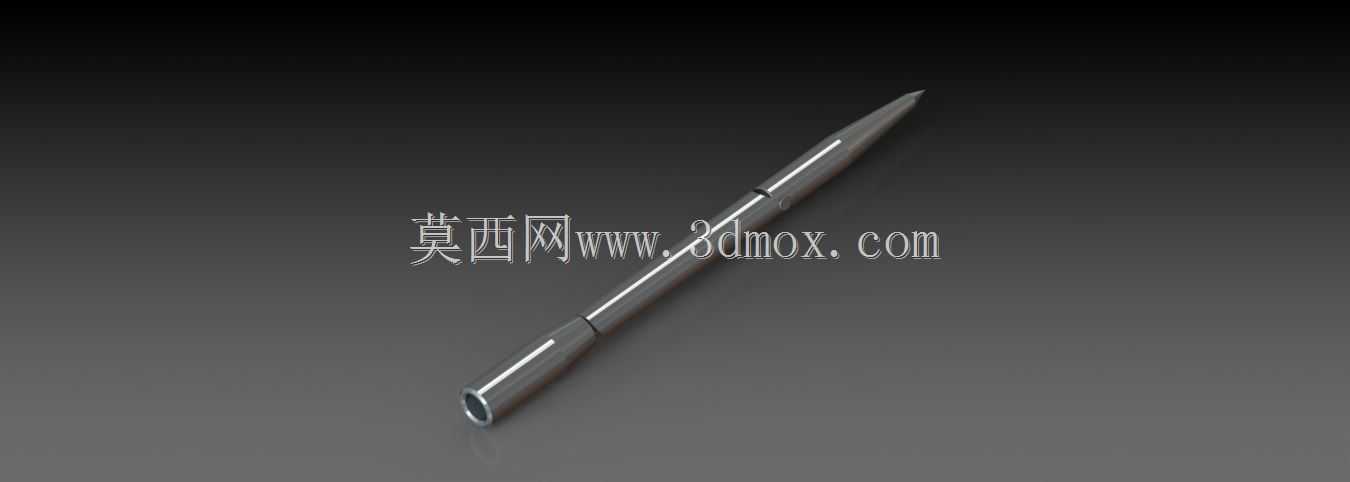

　　该鱼叉结构面向近岸捕鱼、潜水作业、溪流捕捞及户外渔猎场景，主要用于穿刺固定鱼类，也可作为水下清理、礁石探取、应急钩取等辅助工具的末端执行部件。整体采用细长杆状构型，前端集中布置穿刺与倒刺结构，后端预留杆体连接段，能够与伸缩杆、木杆、金属管或潜水射鱼装置进行装配。

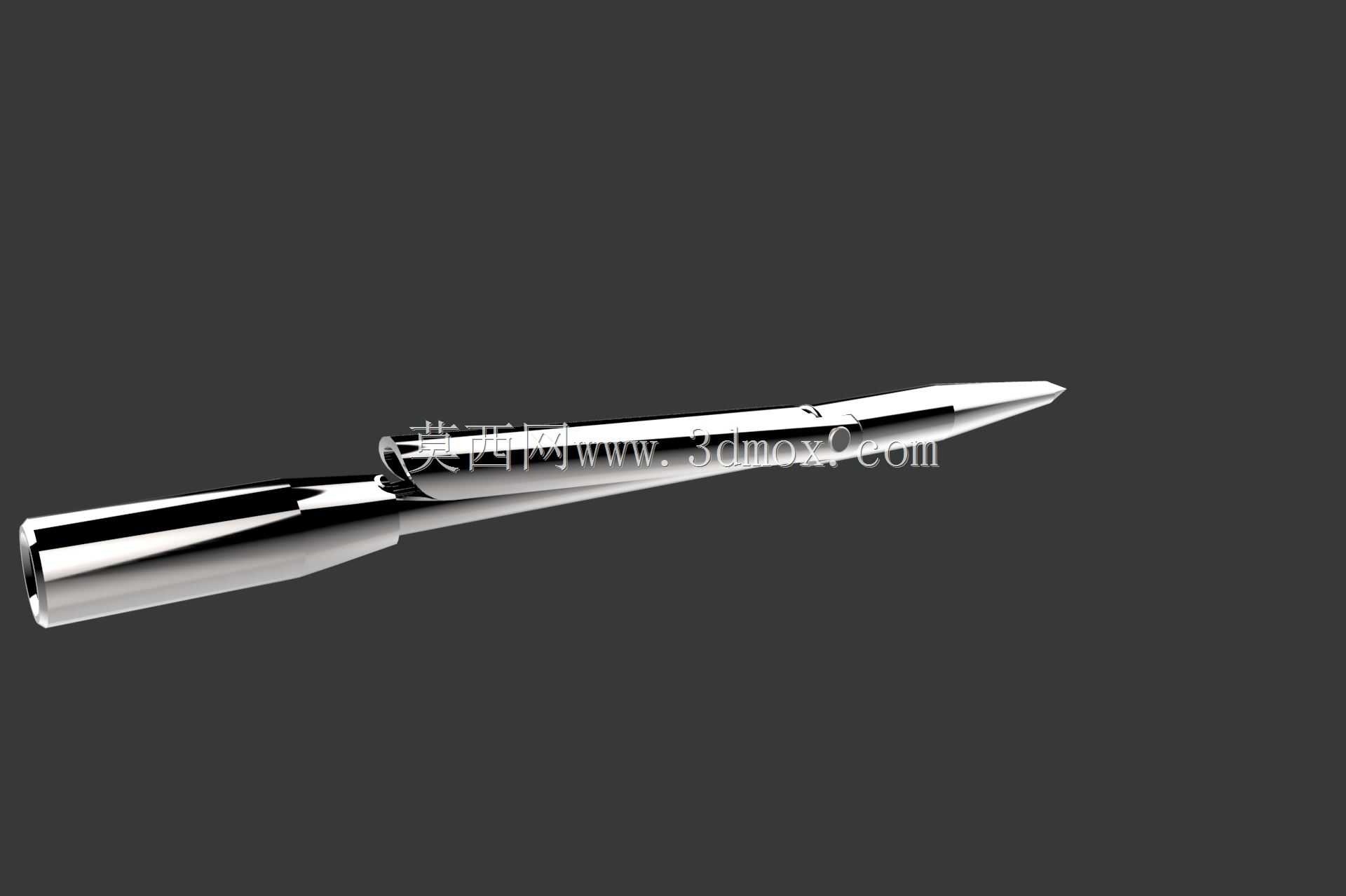

　　从实际使用角度看，鱼叉工作时需要承受轴向冲击、侧向摆动和目标挣脱时产生的拉拽载荷。前端尖部承担入水瞬间的破开水流与刺入任务，因此锥段需要保持较高同轴度，尖端过渡不能出现明显台阶，否则在高速入水或穿刺过程中会产生偏摆。模型中尖刺部分采用连续收窄外形，靠近尖端的截面逐渐减小，有利于降低入水阻力，并使穿刺力集中在较小接触区域。

　　叉体中部为主要受力区，外形并非简单等直径圆杆，而是通过多段锥面和柱面衔接形成刚度渐变。靠近尖端区域截面较小，便于快速刺入；向后逐渐扩大截面，可提高抗弯能力；后端连接区则设置较粗的套接结构，用于容纳外接杆。这样的尺寸分配符合渔具实际受力特点：前端追求锐利和低阻，中段强调直线度与抗弯折，后端强调连接可靠性。

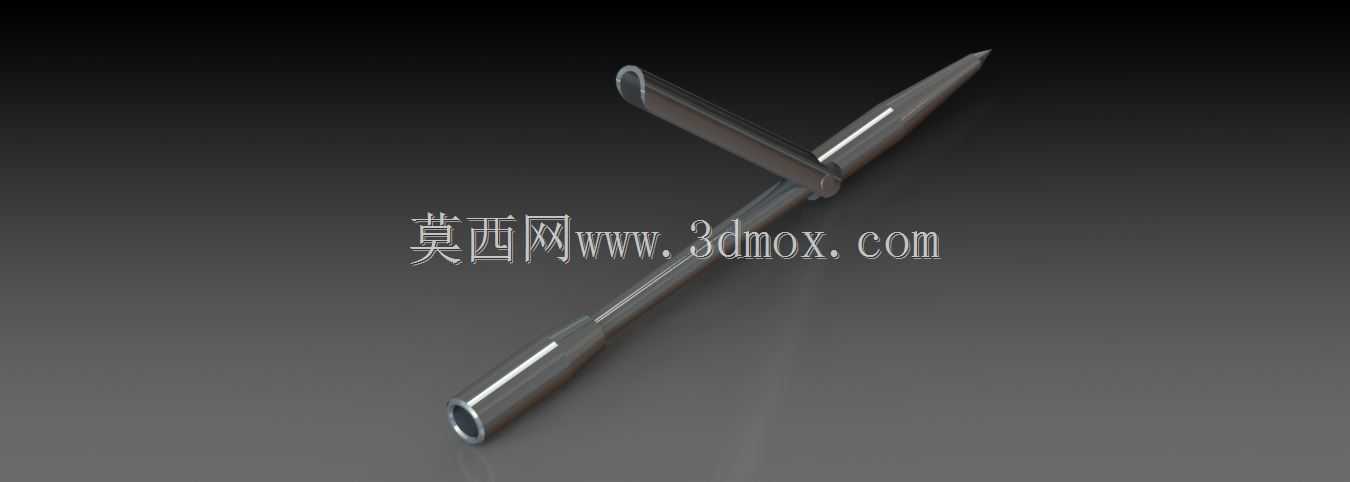

　　多尖刺布置是该结构的关键功能特征。主尖刺负责正向穿刺，侧向尖刺在目标进入叉体范围后形成多点约束，减少鱼类横向挣脱。倒刺方向与刺入方向相反，当叉齿进入目标后，倒刺肩部会形成阻挡面，拔出阻力明显增大，从而降低脱叉概率。设计时需要注意倒刺根部圆角，过小的根部虽然外形锋利，但在冲击载荷下容易产生应力集中；过大的圆角又会削弱倒刺挂持效果，因此需要在刺入顺畅性和结构强度之间取平衡。

　　后端连接边界采用中空套接思路，适合与圆杆类手柄配合。装配时可通过插装、粘接、销钉固定或螺纹转接实现连接。若用于手持长杆，连接段需要保证足够插入深度，使弯曲载荷不只作用在端口边缘；若用于射鱼枪或弹射机构，则应校核后端外径与发射导轨、皮筋约束位之间的间隙，避免运动过程中卡滞。连接端口的壁厚也需控制，过薄会在撞击时扩口或开裂，过厚则增加前端重量，使整支叉体重心前移。

　　外形尺寸方面，细长比是影响使用效果的重要因素。鱼叉总长明显大于最大外径，适合远距离直线运动；前端锥段占比较长，可稳定穿刺方向；后部筒状连接段直径较大，便于传递手柄推力。三维建模时应优先建立中心轴线，再以旋转特征生成主体轮廓，随后阵列或镜像布置侧刺与倒刺。尖刺之间的夹角需要均匀，否则入水后水动力不对称，容易造成轨迹偏移。

　　表面处理在这类五金渔具中不可忽视。金属件通常需要抛光或镀层，以降低水流摩擦并提高耐蚀性。淡水环境中，普通钢材需做防锈处理；海水环境中则更适合不锈钢或经防腐涂层处理的材料。模型表面呈现连续金属光泽，说明各锥段之间过渡平滑，这对减少涡流、降低水下噪声和提高清洁便利性都有实际意义。

　　结构校核时，可将尖端视为受集中载荷的细长悬臂，重点检查侧刺根部、倒刺根部以及后套筒口部三个位置。侧刺根部承受侧向弯矩，倒刺根部承受反向拉拔载荷，套筒口部则在杆体晃动时承受边缘挤压。若用于量产，还应在尖锐边缘保留安全倒角，并在装配后进行动平衡或直线度检查，确保鱼叉在投掷、弹射或杆刺过程中保持稳定。

　　该设计没有复杂活动机构，依靠外形本身完成穿刺、挂持和连接三项核心功能，结构简洁、维护方便，适合作为渔具五金件、潜水配件和户外捕捞工具的数字化结构方案。
