镂空金属前打轮渔线轮结构设计

　　该结构围绕小型前打渔线轮展开，主体由大直径镂空线盘、侧向摇臂、中心转轴、制动配合段以及两侧支撑件组成，适用于溪流钓、前打钓法和轻量矶钓场景。线轮在实际使用中承担储线、放线、收线和阻尼控制等功能，钓手通过侧向摇臂带动线盘旋转，鱼线沿轮缘均匀缠绕；在鱼讯出现或鱼体冲刺时，线盘需要具备较低转动惯量和可控阻力，避免突然出线造成断线，也不能因阻尼过大影响轻饵投放。

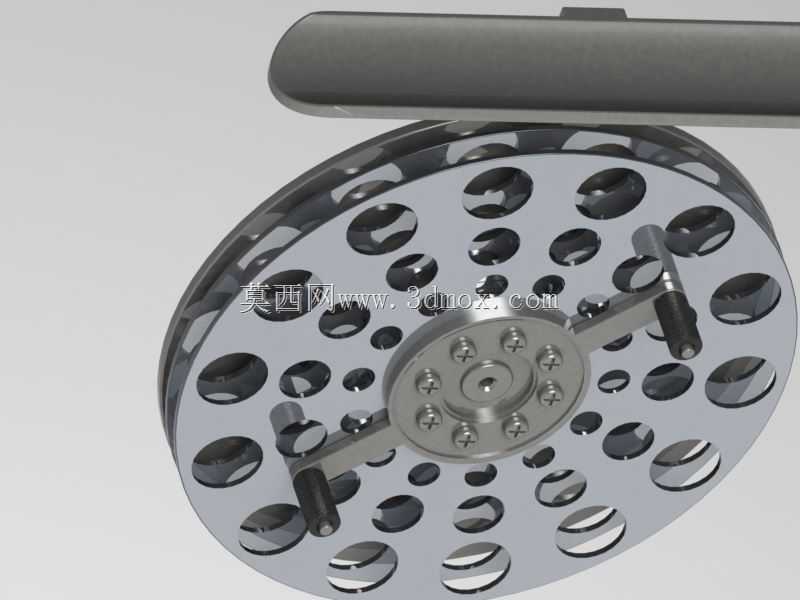

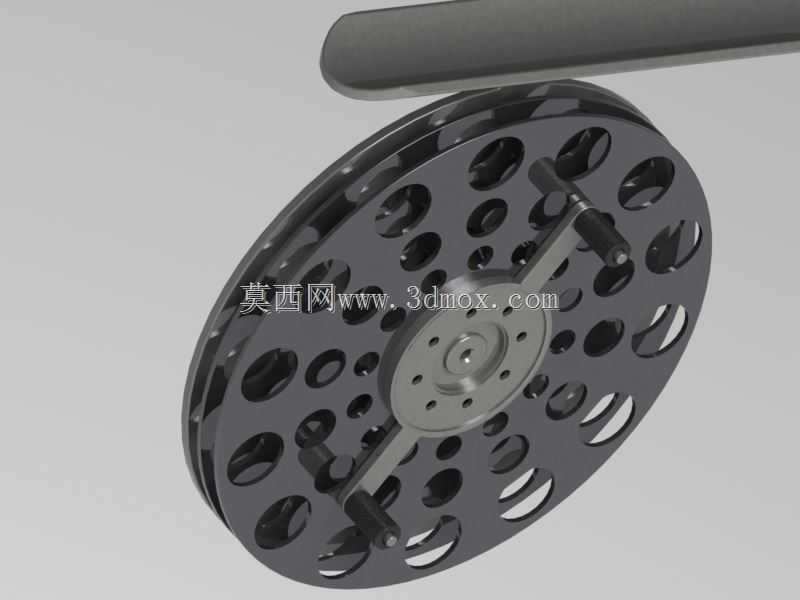

　　建模时先确定中心轴系。转轴横穿线盘中心，两端保留手柄安装位和支撑配合位，轴线与线盘端面保持垂直。中心区域设置轮毂、径向加强筋和紧固件安装位，使外部摇臂的扭矩能够稳定传递到整个线盘。轮毂外径不宜过小，否则轴孔周围壁厚不足，反复收放线后容易出现应力集中；也不宜过大，否则会侵占镂空区域，增加无效质量。中心连接件采用台阶轴思路，轴肩、衬套接触面和锁紧位置分段表达，能够清楚反映装配关系。

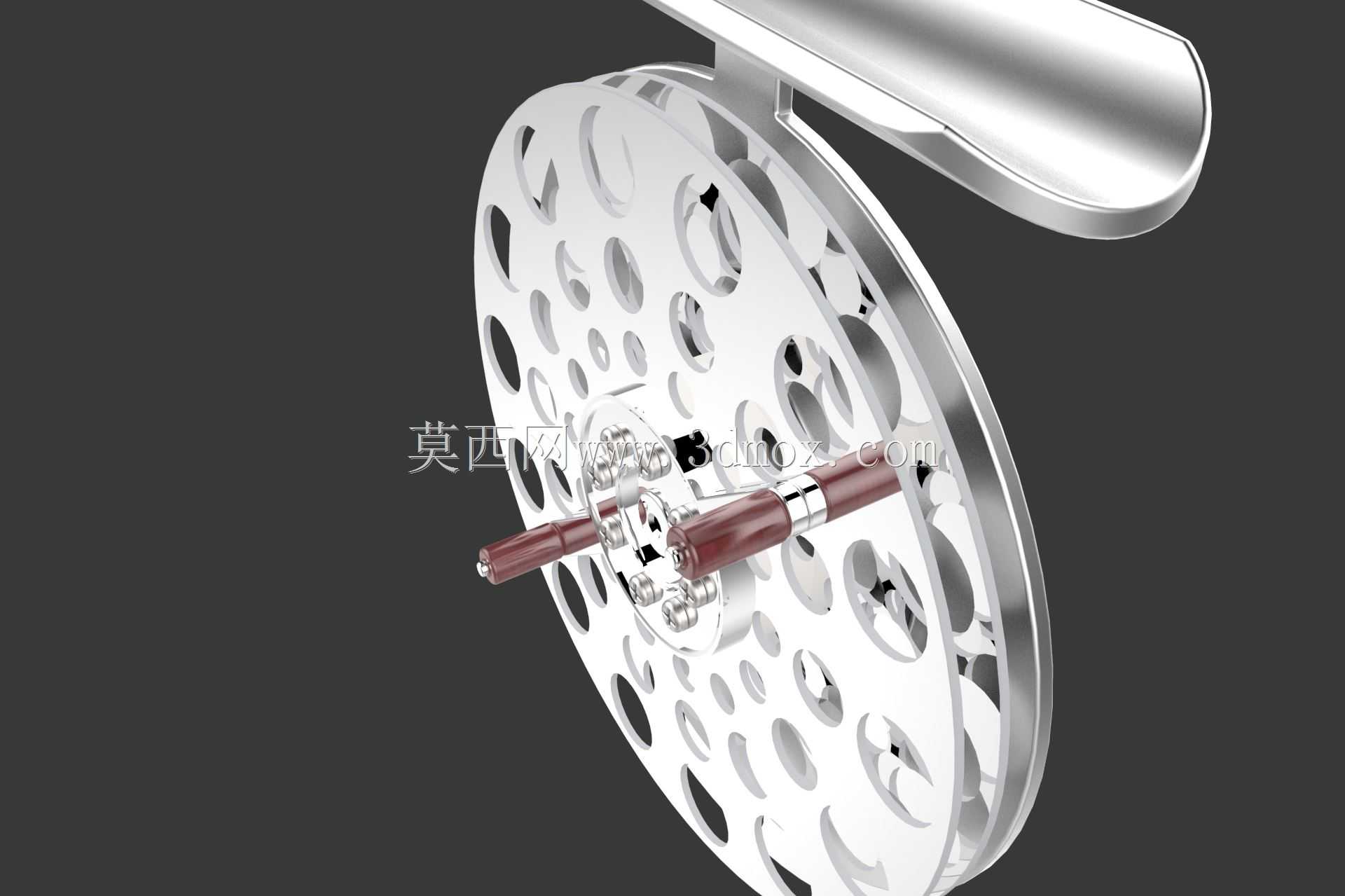

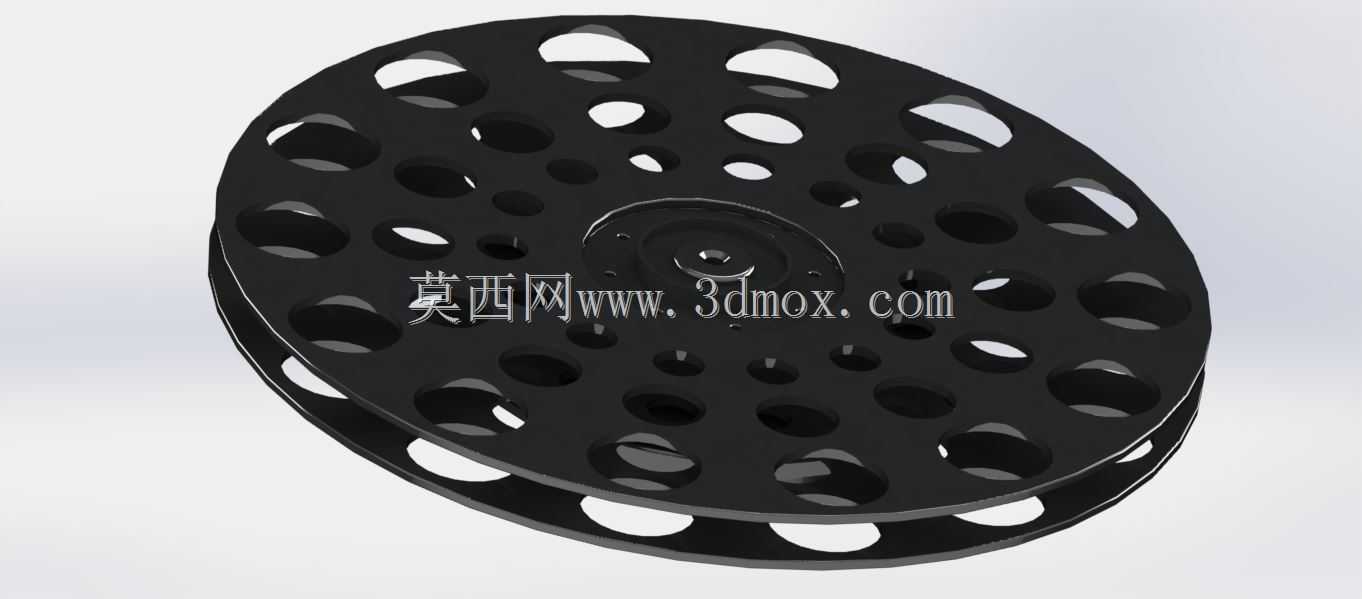

　　线盘是该作品的重点。盘面采用大面积圆孔和异形孔交错布置，孔位沿圆周多圈分布，外圈孔径较大，内圈孔径随半径减小而调整。这样的处理并非单纯追求外观：金属板材切割或铣削后，去除材料可显著降低旋转质量，使起转和停转更灵敏；多孔结构还能让沾水后的线盘快速沥水，减少泥沙和水渍滞留。孔边需要保留连续环带，尤其在外缘、内轮毂和径向传力路径上，不能因开孔把盘体分割成薄弱悬臂。设计中相邻孔之间保留均匀筋宽，外圈形成完整圆环，内圈通过多条放射状筋条与轮毂连接，保证扭转时力流连续。

　　轮缘采用浅槽式卷线边界，宽度与常用鱼线缠绕量匹配。外缘需要有足够厚度承受鱼线勒压，表面不宜出现尖锐棱边，否则细线在受力时容易受损。线盘两侧面保持平行，旋转过程中不应与支架或摇臂发生摩擦。侧向摇臂从线盘一侧伸出，末端形成圆润握持或拨转结构，臂体与盘体之间留有安全间隙。摇臂根部靠近轮毂布置，以较短力臂实现手动控制，适合前打轮频繁点动、轻力收线的操作习惯。

　　从安装边界看，整轮属于扁平盘状部件，径向尺寸明显大于轴向厚度。中心轴孔位置决定与钓竿轮座或支架的配合关系，装配时需保证线盘旋转平面与导线方向一致。两侧支撑间距应略大于线盘厚度，留出转动间隙；垫片或衬套可设置在轮毂与支架之间，用来控制轴向窜动。若进入工程细化阶段，还需要在轴孔、摇臂连接螺钉和制动接触面补充公差：轴孔配合控制同轴度，盘片端面控制跳动，轮缘槽宽控制鱼线排列稳定性。

　　结构材料思路偏向轻量化金属，盘体可采用铝合金加工或冲压成型，中心轴和紧固件采用不锈钢，以兼顾强度与耐蚀性。镂空边缘应去毛刺并做倒角处理，潮湿环境下可通过阳极氧化或抛光表面降低腐蚀风险。整体模型把线盘孔洞、轮缘卷线槽、中心轴系、摇臂轮廓和装配间隙都表达得较清楚，适合用于渔具结构分析、非标零件建模练习以及小型手动绕线装置的方案参考。
