机加工用碳钢麻花钻三维设计作品

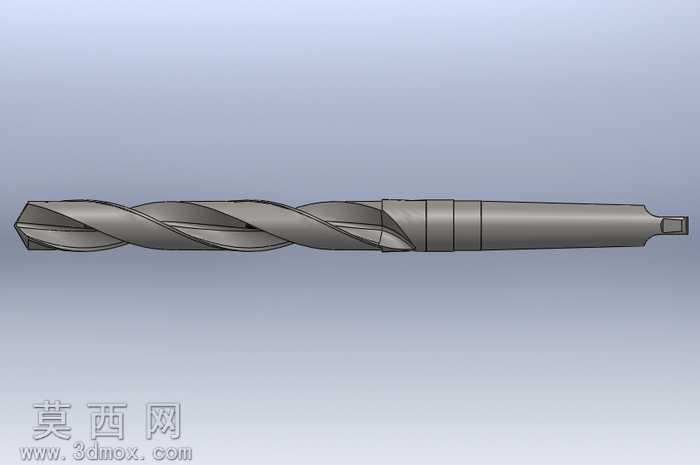

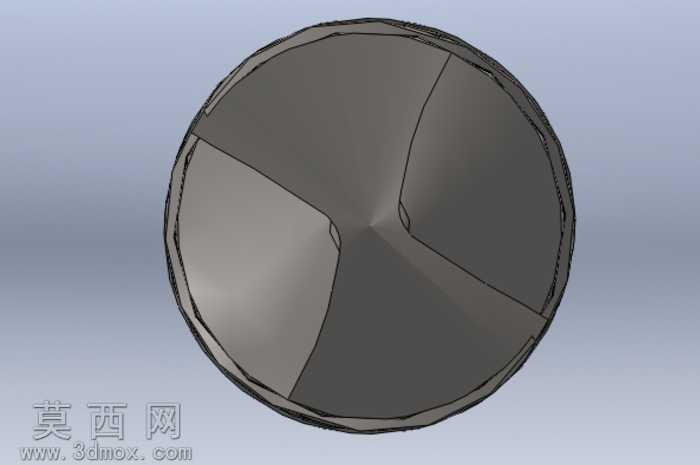

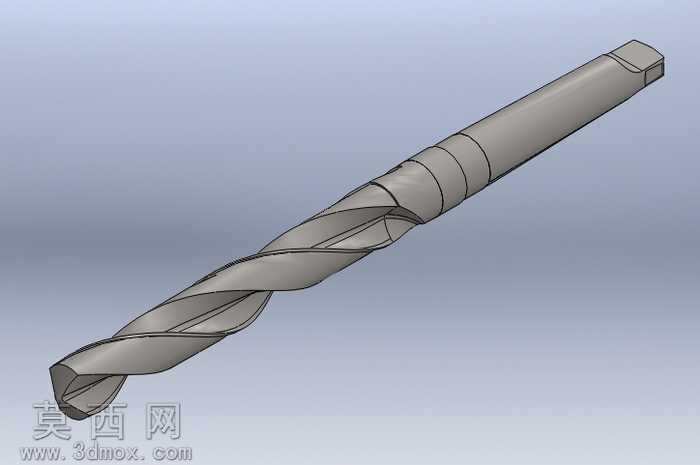

本作品为机加工常用的碳钢麻花钻三维建模成果，建模过程依托主流三维设计软件完成，整体建模逻辑严格遵循实际麻花钻的生产制造标准，还原了刀具从夹持端到切削端的完整结构。建模初期先梳理麻花钻的结构组成，将整体拆分为莫氏锥柄、颈部、切削工作段三个核心部分，首先通过旋转凸台命令构建钻体的基础回转基体，针对锥柄部分严格按照标准锥度参数绘制草图，保证锥柄的夹持适配性，还原了锥柄末端的扁尾结构，该结构用于传递钻削扭矩，建模时精准控制扁尾的厚度、倒角参数，匹配实际装夹时的卡槽配合要求。针对核心的螺旋槽结构，采用螺旋线扫描切除的方式完成，首先根据钻头直径参数计算对应螺旋角，生成符合导程要求的螺旋线路径，再绘制匹配钻芯厚度、槽型弧度的截面草图，沿螺旋路径完成扫描切除，过程中反复调整槽型的曲率参数，保证螺旋槽的排屑空间符合碳钢钻削的排屑需求，避免钻削过程中铁屑卡滞。切削部分的建模重点还原了主切削刃、横刃、棱边的结构细节，通过拉伸切除、倒角组合命令构建出两个对称的主切削刃，控制刃带的宽度参数，保证钻孔过程中的导向精度，横刃部分按照标准修磨角度完成建模，还原实际钻头横刃的斜角结构，保证钻削时的定心效果。材质渲染阶段，针对碳钢材质的金属特性调整材质参数，设置合适的金属粗糙度、反射度，还原高速工具钢经表面处理后的哑光金属质感，对刃口部分做细微的高光处理，突出切削刃的锋利特征，整体渲染效果贴合真实碳钢钻头的外观质感。结构设计上充分考虑实际使用的受力特性，钻芯部分从切削端向柄部做逐渐增厚的锥度设计，提升钻头整体的刚性，避免钻削过程中出现断钻风险，棱边部分做微小的倒棱处理，减少钻孔过程中棱边与孔壁的摩擦，降低钻头工作时的发热磨损。整个建模过程全程以实际刀具的工程参数为依据，没有随意的结构夸张，各部分尺寸比例符合通用碳钢麻花钻的生产规范，可用于机加工教学演示、刀具结构认知、虚拟装配场景使用。
