机夹式可转位多齿铣削刀具结构设计

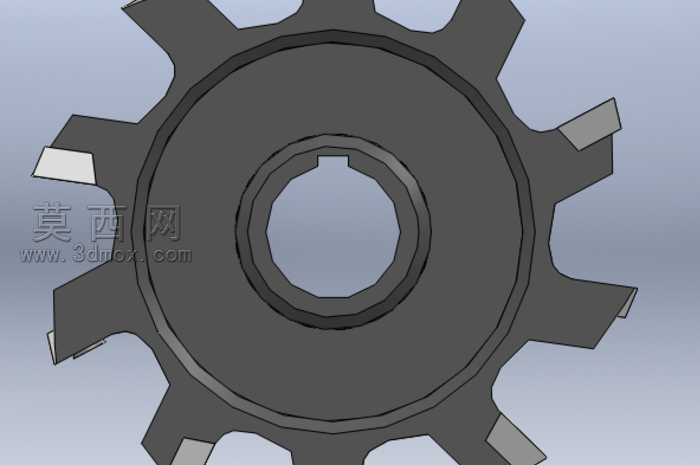

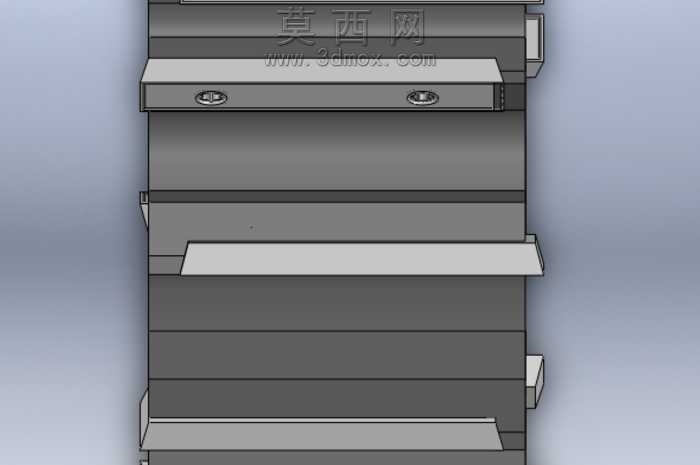

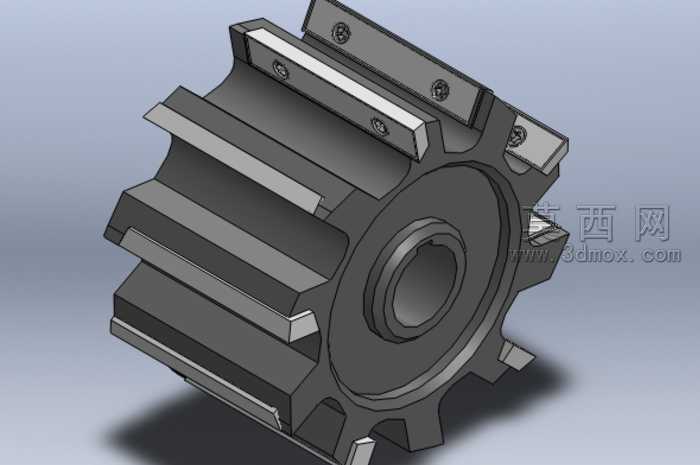

本作品为机夹式可转位多齿铣削刀具的三维参数化建模成果，建模过程中严格遵循机械加工刀具的设计规范，首先完成核心基体刀盘的结构绘制：刀盘采用中空轴孔设计，轴孔内壁预留键槽定位结构，可与机床主轴实现周向固定，保证切削过程中扭矩的稳定传递；刀盘外缘均匀分布多组刀齿安装位，每个安装位设置精准的定位台阶面与螺丝锁紧孔，确保刀片安装后的位置精度与重复定位一致性。建模阶段对刀片的装夹结构做了精细化处理，每片硬质合金刀片通过两颗内六角锁紧螺钉固定在刀座上，刀片的切削刃角度、后角与前角参数均按照铣削加工的通用工艺要求设置，既保证切削过程中的排屑顺畅，又兼顾刀片的抗冲击性能。渲染环节采用金属材质质感表现，刀盘主体赋予调质合金钢的哑光金属材质，表面做细微的氧化质感处理，还原工业刀具的真实外观；刀片部分采用硬质合金的亮面金属材质，与刀盘形成材质区分，锁紧螺丝赋予标准紧固件的镀锌质感，整体渲染光影柔和，清晰展现各部件的装配关系与结构细节。设计思路上采用模块化可转位结构，当刀片切削刃磨损后，只需松开螺丝将刀片转位更换新的切削刃即可继续使用，无需重新对刀，大幅降低刀具使用成本与换刀辅助时间；多齿均匀分布的结构可在单次进给中实现多刃同时切削，有效提升铣削加工效率，同时刀盘的动平衡结构做了对称化设计，可适配中高速铣削工况，减少加工过程中的振动，提升工件表面加工质量。建模过程中对所有配合面做了公差适配的结构预留，保证虚拟装配下各部件无干涉，装配关系符合实际刀具的装拆逻辑，可直接用于刀具结构验证、加工工艺模拟以及教学演示场景。
