汽车通风打孔盘式制动器三维结构设计

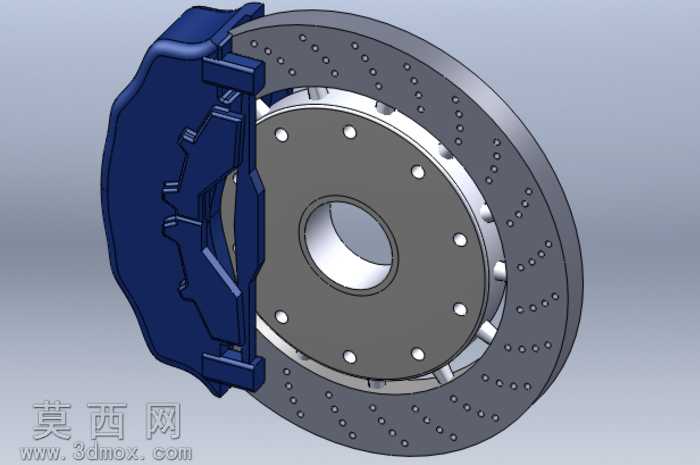

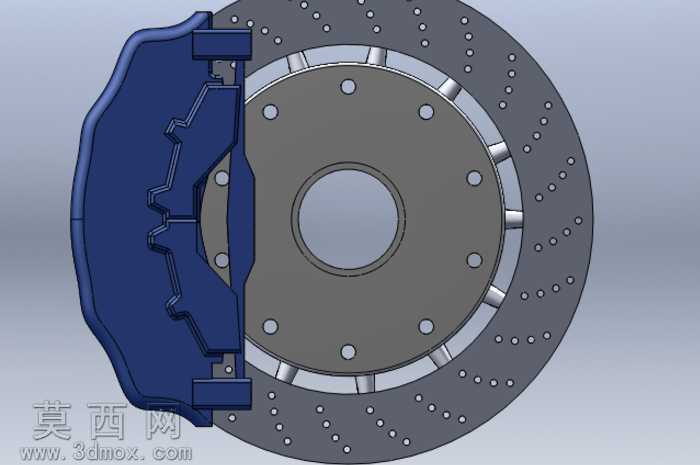

本作品为汽车盘式制动器的三维结构设计，采用主流三维机械设计软件完成全参数化建模，完整还原了浮动式通风打孔制动盘与对置活塞制动卡钳的装配关系与细节结构。建模过程中首先基于实车制动系统的尺寸参数搭建基准坐标系，优先完成制动盘基体的特征构建：制动盘采用双层通风腔体结构，两层摩擦盘面之间设计有径向导流散热筋，摩擦工作面上按照等距环形阵列排布多组圆形散热通孔，既能够在制动过程中快速导出摩擦产生的高温热量，避免热衰减现象，也可以及时排走摩擦产生的磨屑，减少制动异响与盘面异常磨损。制动盘中心的安装法兰面设计有均匀分布的螺栓安装孔，用于与车轮轮毂实现刚性连接，法兰与摩擦盘之间通过连接辐条实现结构过渡，在保证整体结构强度的前提下尽可能降低零件自重，符合汽车零部件轻量化的设计要求。制动卡钳部分采用分体式装配结构建模，卡钳壳体采用高强度铸铁材质的外观渲染设置，表面做了深蓝色哑光烤漆的材质效果，卡钳跨骑在制动盘两侧，内部预留了摩擦片安装腔、活塞安装孔与制动液流道的对应结构，摩擦片的背板与摩擦材料层做了分层材质区分，摩擦材料层采用耐高温复合材料的粗糙质感渲染，还原真实制动片的材质特性。整体装配过程严格按照实际生产的装配顺序添加配合约束，保证卡钳与制动盘的同轴度、摩擦片与盘面的间隙符合实际设计要求，所有零件之间无干涉、无配合错误，可直接用于后续的工程图导出、运动仿真模拟或者制动性能有限元分析。设计过程中充分考虑了盘式制动器响应速度快、散热性能好、制动稳定性强的结构优势，对关键受力部位做了结构加强处理，在保证制动效能的前提下优化了零件的工艺性，所有特征均具备可加工性，能够为汽车制动系统的设计研发、教学演示提供直观的三维结构参考。
