M12螺纹C型G夹手动紧固工装三维设计

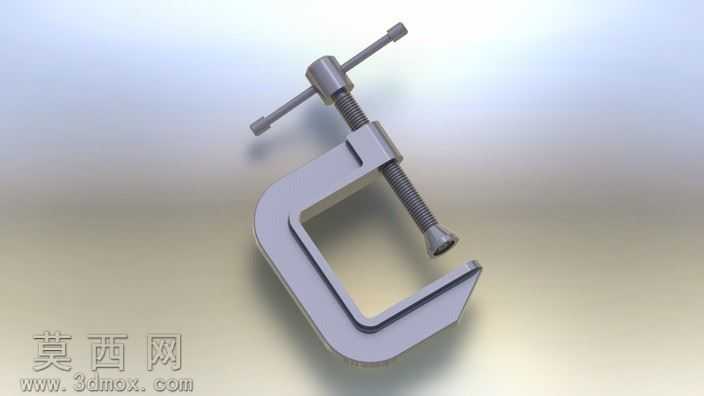

本作品为M12螺纹规格的基础款G型夹三维建模作品，建模过程依托三维机械设计软件完成，整体采用自底向上的建模思路，先拆分各功能零件逐一完成参数化建模，再通过标准配合关系完成整体装配，完整还原G夹的真实结构与运动逻辑。建模阶段首先构建C型夹主体框架，采用拉伸凸台结合圆角特征完成夹身的一体化造型，对夹身的弯折受力区域做了等壁厚处理，还原五金夹具的冲压成型结构特征，夹身开口尺寸、夹持深度均参照常规M12螺纹G夹的通用工业参数设定，保证模型尺寸符合实际使用规格。其次构建夹紧螺杆组件，通过螺旋线扫描特征生成M12标准外螺纹结构，螺杆顶端的T型转动手柄采用圆柱拉伸加十字交叉配合完成，手柄表面做防滑纹理的简化处理，螺杆底端的压头采用旋转凸台特征建模，压头与螺杆之间添加同轴心与端面配合，还原压头可随螺杆转动自适应贴合工件表面的结构特性。材质与渲染阶段，整体模型赋予哑光金属钢材质，调整材质的粗糙度、金属度参数还原普通碳钢五金件的磨砂质感，对螺纹牙型、手柄边缘做细微的倒角处理，避免模型出现尖锐棱角失真问题，渲染场景采用柔和的渐变影棚环境光，添加软阴影效果突出模型的结构层次，清晰展现C型夹身的轮廓、螺杆的螺纹细节与各部件的装配关系。设计思路上以实用化、通用化为核心，未添加多余的装饰结构，完整保留基础款G夹的核心功能结构，所有配合间隙参照五金件的实际装配公差设定，螺杆与夹身的螺纹孔配合添加螺旋副模拟，可实现转动手柄带动螺杆轴向进给的运动仿真，直观展现G夹通过螺纹传动实现工件夹紧、松脱的工作原理，模型结构简洁规范，可作为五金工具类建模参考、工装设计基础组件使用，也可用于装配教学、五金产品展示场景。
