块式井架挖掘作业臂结构三维设计

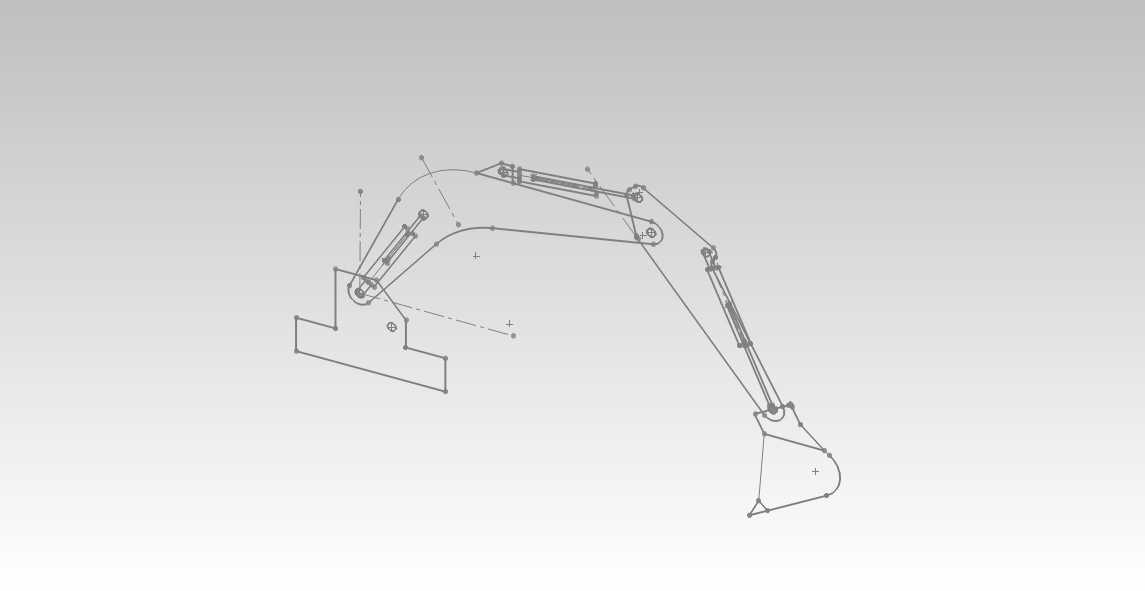

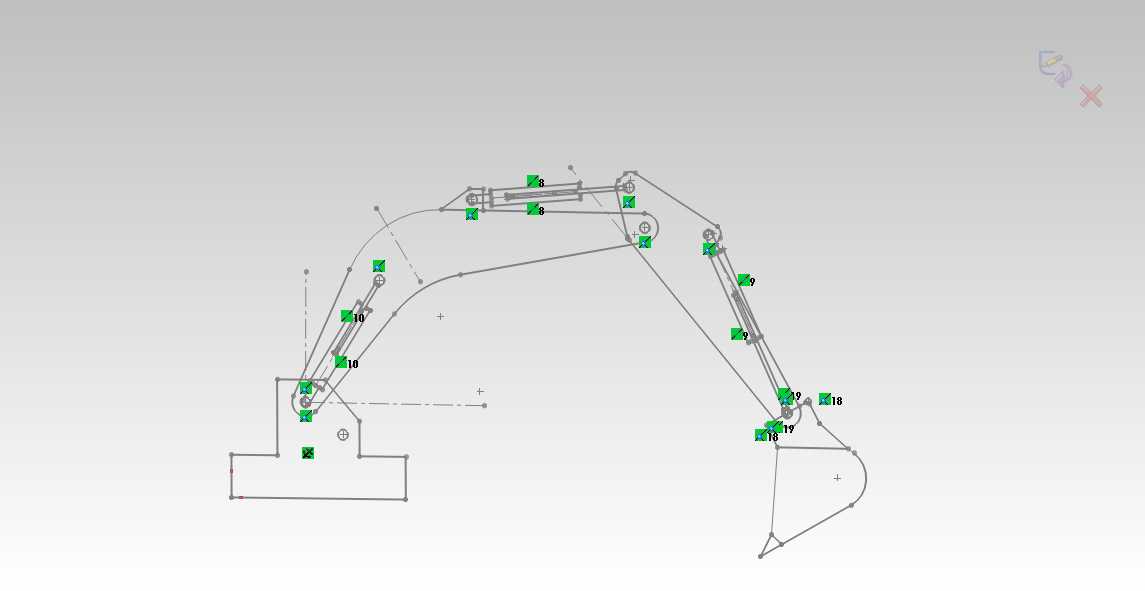

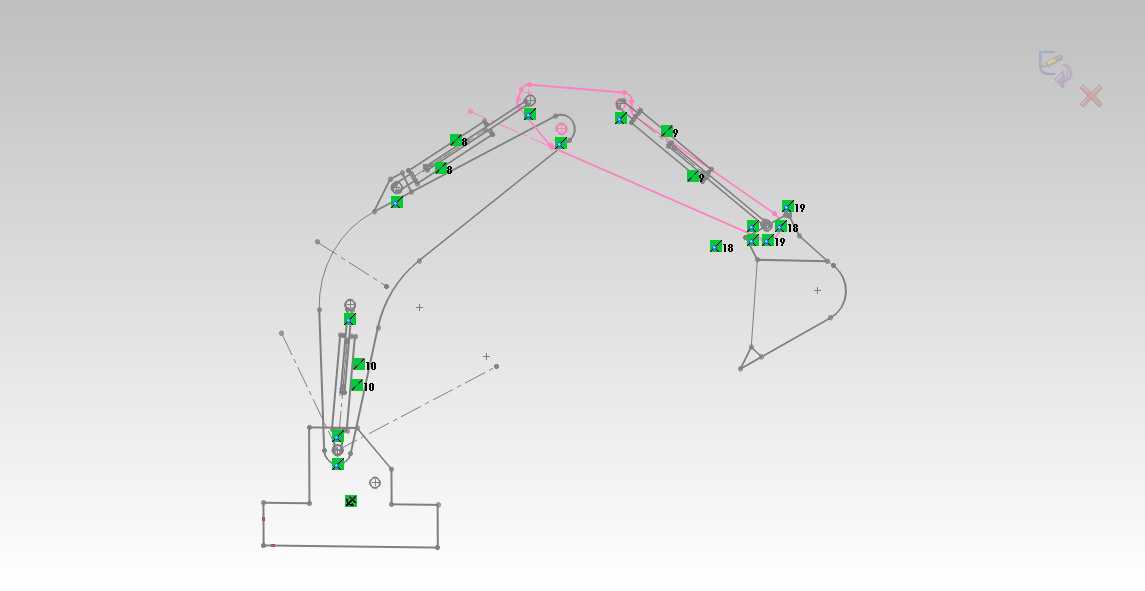

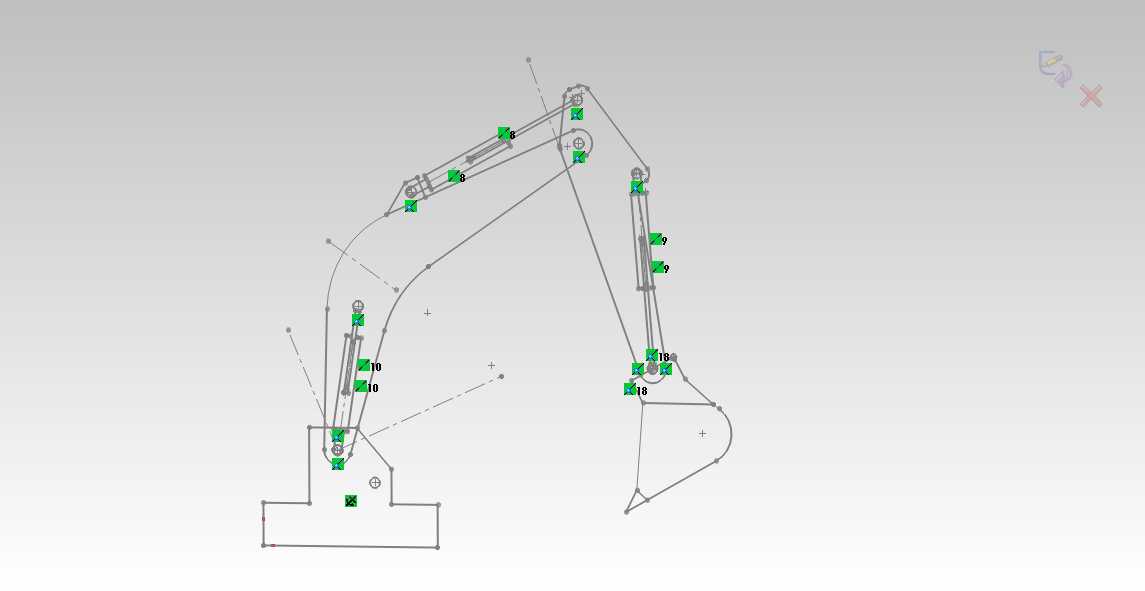

本次设计的块式井架结构挖掘作业臂，主要适配中小型履带式挖掘设备，广泛应用于城镇管网开挖、小型矿场浅层采掘、农田水利沟渠修整、建筑地基边角清理等作业场景，可在狭窄作业空间内完成灵活的挖取、提升、卸料动作，适配松散沙土、碎石、轻质回填土等多种作业介质，能够替代人工完成高强度的土方转运作业，有效降低一线作业人员的劳动强度，提升狭小场地作业的施工效率。该作业臂采用多段铰接式结构设计，整体由动臂、斗杆、挖斗以及配套的液压驱动组件构成，各段臂架之间通过高强度铰接销轴连接，可通过对应液压缸的伸缩动作实现多自由度的姿态调整，能够完成大臂抬升、小臂收放、挖斗翻转等连贯作业动作，作业覆盖范围可满足常规3至5米挖掘半径的施工需求，最大挖掘深度可适配常见的浅层管网铺设作业要求。在设计思路上，该结构充分考虑了作业过程中的受力分布特点，臂架主体采用变截面箱型结构设计，在铰接点位、液压缸安装座等应力集中区域做了局部加厚补强处理，既保证了整体结构的抗扭、抗弯承载能力，又尽可能控制了臂架自身重量，降低设备工作过程中的能耗损失。各铰接点位预留了标准的润滑注油通道，可在日常维护时快速加注润滑脂，减少销轴与轴套之间的磨损，延长结构件的使用寿命。液压元件的安装点位均做了避让设计，避免臂架收放过程中出现液压管路与结构件的干涉磨损，同时预留了足够的管路排布空间，方便后期的管路检修与元件更换。从安装边界来看，该作业臂的根部铰接点位尺寸适配常规中小型挖掘机的上车架连接接口，可直接替换同吨位级别的常规挖掘臂结构，无需对上车架主体结构做额外改造；臂架完全收拢时的整体外轮廓尺寸符合道路运输的宽度与高度要求，转场运输时无需额外拆解臂架结构，能够满足设备快速转场的使用需求。挖斗与斗杆的连接点位采用通用接口设计，可根据不同作业需求更换破碎锤、抓斗等附属作业机具，拓展设备的多场景作业适配能力。整体结构的运动轨迹经过反复校核，在最大伸展与完全收拢状态下均无结构干涉，各动作行程的限位点设置合理，能够避免液压缸过伸或者过收造成的元件损坏，保证作业过程的稳定性与安全性。
