宝马d1200R摩托车后悬架结构三维建模

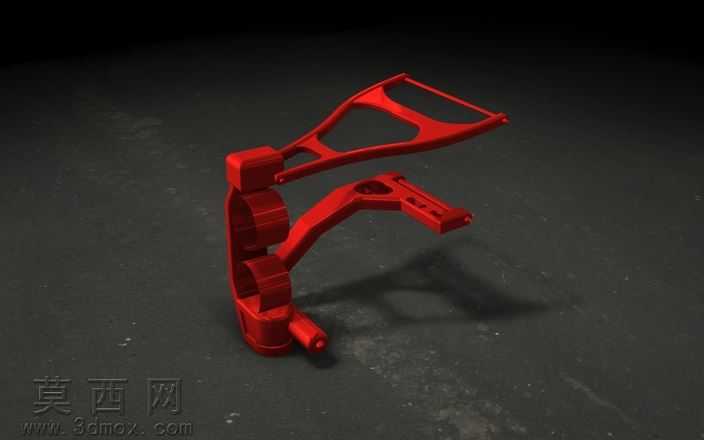

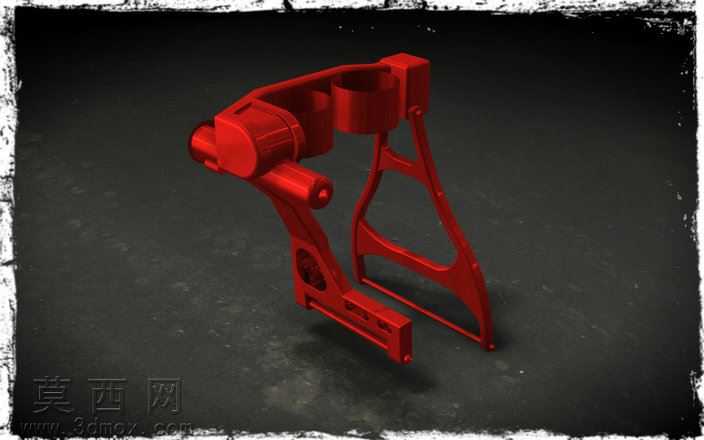

本次建模针对宝马d1200R车型的后悬架部件展开，建模过程以实车悬架的结构参数为基准，首先在三维建模环境中绘制悬架各组成构件的二维轮廓草图，精准勾勒主支撑臂、铰接安装座、副连接支架、减震连接位的外形边界，通过拉伸、切除、扫掠等基础特征操作搭建各零件的基础实体形态。针对悬架上的镂空减重结构，采用薄壁切除与筋条阵列的方式还原，既保证结构形态与实车一致，也还原了量产部件兼顾强度与轻量化的设计特点。建模过程中对各铰接孔位的同轴度、安装面的平面度做了参数化约束，确保各零件装配后可实现真实的摆动动作，还原悬架在车轮跳动过程中的运动轨迹。材质与渲染环节，为悬架主体赋予高光亮面红色金属漆材质，调整漆面的反射粗糙度与高光层级，模拟量产车型高性能改装悬架的阳极氧化红漆面质感，为铰接销轴部位赋予哑光金属材质，区分不同构件的材质差异；场景搭建采用深色哑光地面作为承载，添加柔和的侧方主光源与顶部补光，投射出柔和自然的阴影，突出悬架构件的立体轮廓与结构转折，清晰展现各连接部位的衔接关系。设计思路上，该悬架采用多连杆式组合结构，主支撑臂承担主要的承载载荷，副支架用于连接减震器与车架安装位，各铰接位置预留的轴承安装位可匹配实车的连接销轴，整体结构在保证足够支撑强度的前提下，通过大面积镂空设计降低非簧载质量，提升摩托车行驶过程中的操控响应性，建模过程完整还原了该悬架的所有结构细节，包括安装孔位的倒角、筋条的过渡圆角、构件边缘的工艺倒角，让模型既具备外观展示效果，也可用于结构运动验证、改装方案设计等场景。
