宝马K75发动机进气凸轮轴三维建模作品

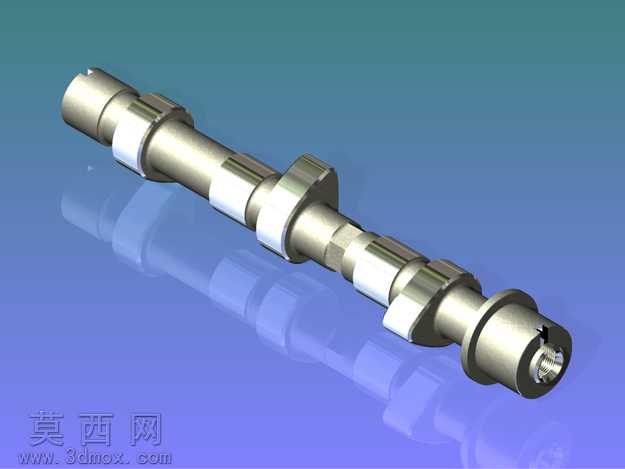

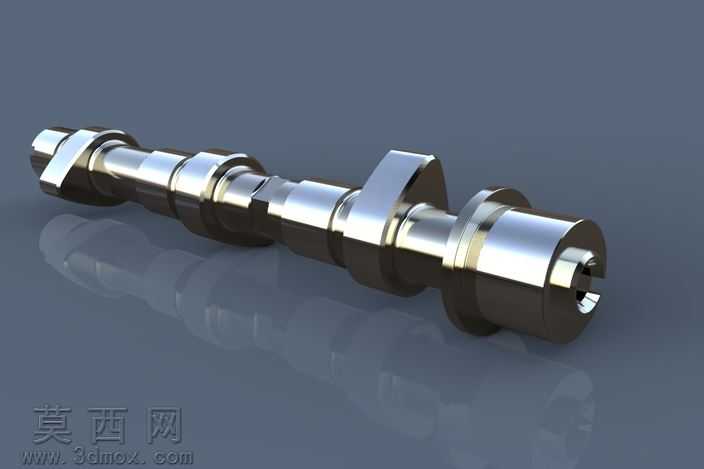

本作品为宝马K75动力单元配套的进气凸轮轴三维建模成果，建模过程严格遵循内燃机配气机构的工程设计逻辑，以实物测绘参数结合原厂维修手册的尺寸公差要求为基准，在三维建模环境中逐步完成整体结构搭建。建模初始阶段首先完成中心主轴的回转体特征构建，通过旋转特征生成主轴的基准轴身，精准控制各轴段的直径公差、轴向定位尺寸，确保轴身与轴承配合段的圆柱度、同轴度符合发动机零部件的装配精度要求。随后针对凸轮轴核心的凸轮型线部分，采用样条曲线拟合进气凸轮的工作型面，严格匹配配气相位对应的升程曲线，保证进气门的开启正时、开启持续角度、最大升程参数完全符合宝马K75发动机的动力调校特性，同时对凸轮型面的过渡圆角做平滑处理，避免应力集中带来的零件疲劳损耗。在附属结构建模环节，依次完成轴端定位槽、驱动端连接结构、轴身油道孔、凸轮定位环带等细节特征的构建，所有倒角、退刀槽、密封环槽的尺寸均参照量产零件的加工工艺要求设置，确保模型可直接对接后续的数控加工编程、装配干涉校验等工程环节。材质与渲染阶段，为模型赋予合金钢锻件的金属材质，调整材质的粗糙度、金属度参数模拟凸轮轴表面经淬火处理后的金属光泽，同时为轴身配合段设置差异化的材质表现，区分磨削加工面与非加工面的视觉差异；渲染环境采用渐变蓝紫色背景，搭配柔和的定向打光，清晰呈现轴身的阶梯结构、凸轮的轮廓形态以及各细节特征的位置关系，通过反射效果强化金属零件的质感，直观展现零件的整体结构与工艺特征。整个建模过程遵循自上而下的设计思路，先搭建整体基准框架再逐步细化局部特征，所有特征参数保持全关联，可根据后续的性能仿真需求快速调整凸轮型线、轴段尺寸等参数，适配不同的配气调校方案，模型同时兼顾了外观展示的还原度与工程应用的参数准确性，可用于发动机结构教学、零部件装配仿真、改装方案验证等多个场景。
