十米高桁架式通信信号发射塔架

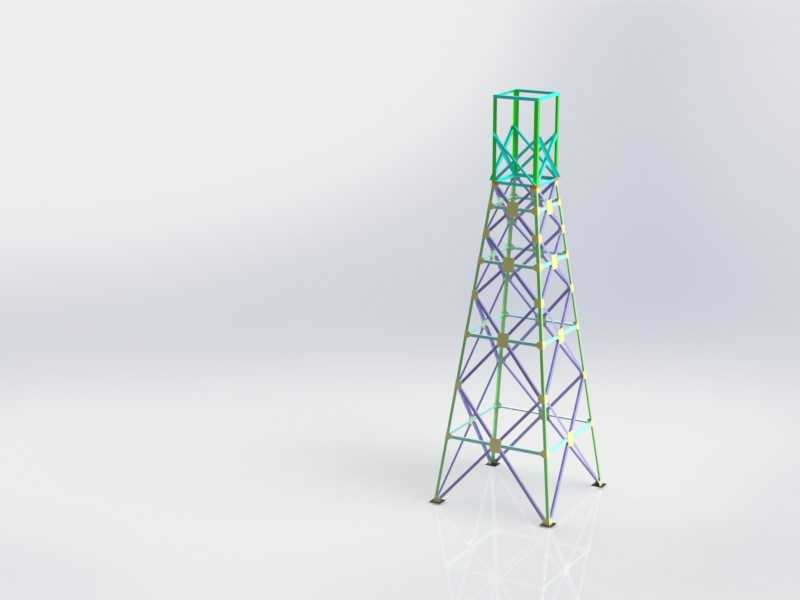

这款十米高度的桁架式塔架，主要服务于民用通信网络补盲、偏远区域临时信号覆盖、小型专网通信搭建这类场景，常见于城郊村落信号弱覆盖区、野外作业临时驻点、景区局部信号增强点位，也可作为小型气象监测、局部区域物联网信号中继的搭载载体，核心作用是为通信收发设备提供足够的安装高度，规避地面建筑、植被的信号遮挡，保障信号传输的视距传播路径，提升信号覆盖范围与传输稳定性。从功能特性来看，该塔架采用全金属型材拼接的桁架结构，整体为上窄下宽的四棱锥形态，底部四个支脚向外延展形成稳定的支撑边界，安装时仅需对四个支脚点位做硬化基础固定，无需大面积浇筑整面基础，适配山地、楼顶、野外临时场地等多种复杂安装环境；塔身采用交叉腹杆拼接的结构形式，在大幅降低整体自重的同时，保证了结构的抗扭、抗侧倾能力，常规气象条件下可稳定承载顶部安装的通信天线、射频单元等设备，非极端飓风天气下结构形变均在安全允许范围内，完全满足日常使用的结构强度要求。在设计思路上，这款塔架没有做冗余的应力仿真特殊强化，而是聚焦常规使用场景的实用性，全部采用标准化金属板件、型材拼接，所有构件均可在常规机械加工车间完成下料、冲孔、折弯加工，无需特殊定制的异型构件，现场安装时仅需通过螺栓拼接即可完成组装，无需现场焊接作业，大幅降低了运输与现场施工的难度；塔身的腹杆排布兼顾了结构强度与后期检修攀爬的便利性，运维人员可借助塔身结构攀爬至顶部完成设备检修，无需额外搭设攀爬梯架，降低了配套设施的成本。从安装边界来看，该塔架总高度为十米，底部支脚展开的占地范围不足两平方米，顶部作业平台尺寸可满足三套以内小型通信天线的安装需求，安装时需保证塔架周边五米范围内无高大乔木、建筑的直接遮挡，基础点位的地面承载力满足每支脚不低于五百公斤的承重要求即可完成部署，整体部署灵活度远高于大型通信铁塔，非常适合小范围、快速部署的信号覆盖需求。
