工业储液罐配套泵阀管路集成装置

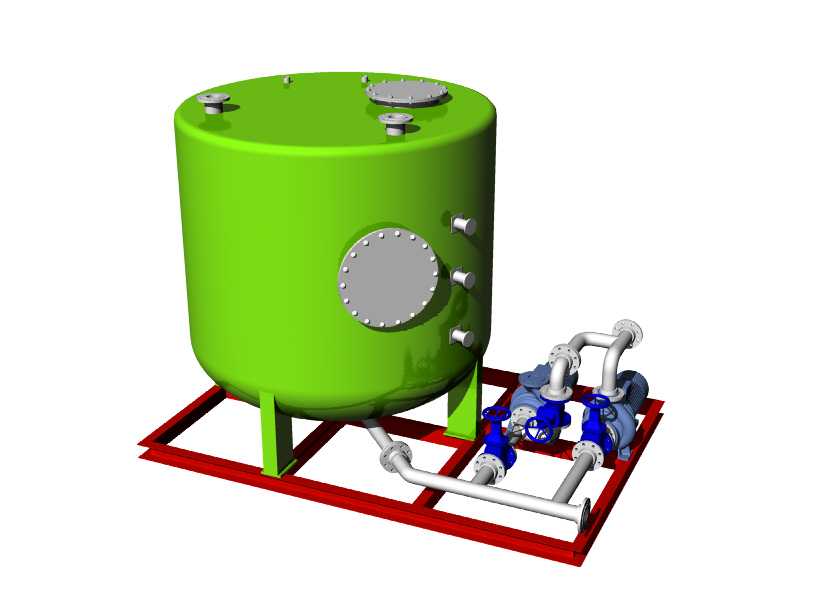

这套集成装置主要面向中小型工业流体储配、循环处理场景设计，常见于厂区供水稳压、轻质油料中转、小型水处理工艺单元等作业环节，可独立完成储液、流体增压、通断控制、管路导流的整套作业流程，无需额外零散拼接管路与泵体配件，大幅降低现场安装的施工难度与调试周期。装置核心由立式承压储液罐体、撬装底架、两台并联离心泵组、控制阀门、连接管路五个部分组成，罐体采用立式圆筒结构设计，顶部设置有人孔检修口、排气接口与仪表安装位，侧面预留了大口径检修法兰口，可方便后期进入罐体内部开展清洁、检修与滤芯更换作业，罐体底部采用三点式支腿结构，将罐体载荷均匀传递到底部撬架上，避免长期承重出现支腿变形或罐体倾斜问题。撬装底架采用型钢焊接成型，整体为矩形框架结构，所有泵体、阀门、管路都预先固定在撬架平面上，现场安装仅需要对接罐体进出口与外部工艺管线，固定撬架地脚即可完成部署，不需要现场开展复杂的管路配焊与泵体找正作业。泵组采用一用一备的并联设计思路，日常作业可单台运行满足常规流量需求，当单台泵体需要维护或者流量需求提升时，可开启备用泵组保障作业连续不中断，管路上配置的手动手柄阀门可灵活切换管路通断状态，调整不同泵组的作业模式，管路弯头全部采用大曲率半径设计，降低流体输送过程中的阻力损失，减少泵组长时间高负载运行的能耗。设计过程中充分考虑了现场安装的边界限制，罐体直径控制在常规车间通道可通行的尺寸范围内，整体撬架的长宽尺寸适配标准货运托盘的装载要求，运输过程不需要拆分部件即可完成整体转运，罐体高度与泵组的安装位置经过匹配校核，保障罐体出液口到泵体入口的管路坡度符合流体输送要求，避免出现气蚀、积液残留等影响设备运行寿命的问题。罐体侧面的接口位置预留了足够的操作空间，阀门手柄的操作范围没有被其他部件遮挡，日常开关阀门、查看泵体运行状态都可以在撬架周边完成，不需要额外搭设操作平台。整套装置的结构布局紧凑，在满足全部功能需求的前提下尽可能压缩了整体占地面积，适合场地空间有限的中小型生产车间、厂区配套站点使用，所有外露部件都做了圆角过渡处理，避免安装运维过程中出现磕碰划伤的安全隐患。
