不锈钢嵌入式船用导缆构件结构设计

　　在船舶系泊、码头停靠、海洋平台缆绳排布的作业场景里，导缆构件是直接承担缆绳导向、限位、防磨功能的核心受力五金件，这款嵌入式不锈钢导缆器的设计，完全围绕近海作业船舶、内河货运驳船、小型工作艇的甲板安装需求展开，没有多余的装饰性结构，所有几何特征都服务于实际受力与安装适配。从实际使用场景来看，这类导缆器主要安装在船舶舷侧的甲板预埋基座上，当船舶停靠码头时，从绞缆机引出的缆绳需要通过导缆器改变走向，精准对齐码头系缆桩，避免缆绳与甲板舷边的尖锐结构直接摩擦，同时在风浪导致船舶起伏、缆绳角度动态变化时，导缆器的光滑环形工作面可以均匀分散缆绳的侧向压力，不会出现缆绳局部应力集中导致的断丝、磨损过快问题。不同于外露式的导缆桩，

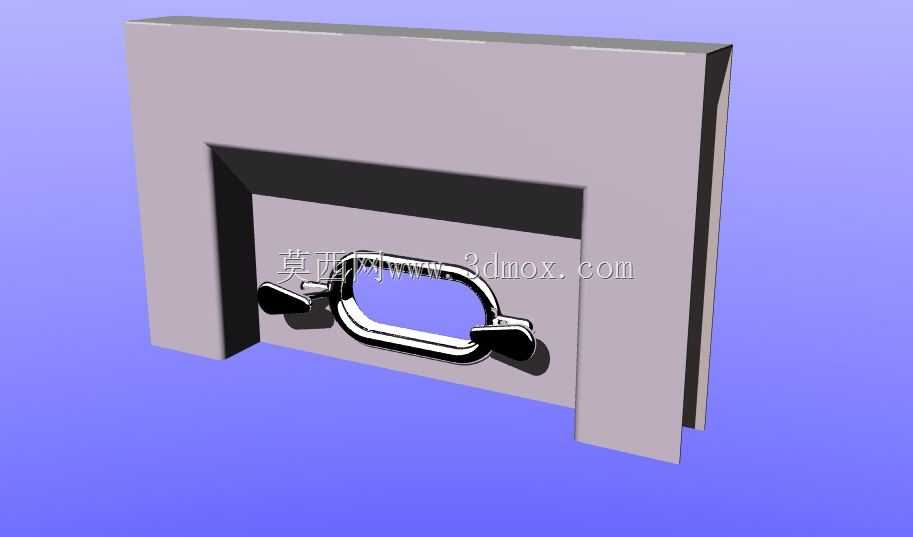

　　这款嵌入式结构的安装基面与甲板预埋槽完全贴合，安装完成后构件的外端面与舷墙结构表面齐平，不会在甲板表面形成突出的磕碰结构，减少船员作业时被绊倒、剐蹭的风险，同时也能降低航行过程中突出构件带来的风阻与浪击载荷。从设计思路上看，整个构件分为三个核心功能段：首先是与预埋基座配合的安装背板，这块矩形背板的四个边角做了R5的圆角过渡，避免安装时应力集中导致的基材开裂，背板上预留的两个对称安装凸耳，是用来穿设固定螺栓的位置，凸耳的厚度比背板主体厚2mm，刚好抵消螺栓预紧时的局部压应力，不会出现长期受力后安装孔变形的问题；中间的环形导缆工作面是整个构件的核心受力区，这个环形结构的内边缘做了R8的圆弧倒圆角，所有与缆绳接触的面都做了抛光处理，

　　表面粗糙度控制在Ra1.6以内，不管是尼龙缆绳、丙纶缆绳还是钢丝缆绳，在通过这个工作面滑动时，都不会被尖锐棱边割伤，环形结构的截面做了等强度设计，受力最大的下侧弧段壁厚比上侧厚3mm，匹配缆绳承重时的压力分布，不会出现长期受力后环形结构变形、开口变大的问题；两侧的锁止卡扣结构是用来和预埋基座快速定位的，安装时不需要额外的焊接工序，只需要将构件推入预埋槽，卡扣自动卡入基座的预留卡槽，再穿入固定螺栓即可完成安装，后期维护更换时只需要拆除螺栓、拨开卡扣就能整体取出，不需要破坏舷墙的基体结构。从安装边界尺寸来看，这款导缆器的安装背板宽度适配常规120mm-150mm厚度的舷墙结构，预埋槽的开口尺寸只需要比背板外轮廓大2mm即可，安装完成后导缆环的内通径可以适配直径20mm以内的各类系泊缆绳，额定工作载荷满足5吨级的系泊拉力要求，完全覆盖10米-30米长度小型船舶的系泊需求。在细节设计上，整个构件采用304不锈钢一体铸造成型后再做机加工处理，没有拼接焊缝，避免了焊缝位置在海洋高盐雾环境下出现的晶间腐蚀问题，构件的所有外露棱边都做了倒钝处理，不会在船员操作缆绳时划伤手部。不同于普通民用五金的松散公差要求，这款导缆器的安装配合面公差控制在±0.2mm以内，安装后不会出现晃动、异响的问题，导缆环的中心高度与常规船用绞缆机的出线高度对齐，不需要额外调整缆绳的走向角度，缆绳从绞缆机引出后可以平滑进入导缆环，减少缆绳的弯折损耗。在实际选型适配时，

　　需要注意安装位置的舷墙内部要有足够的预埋深度，确保整个背板可以完全嵌入槽内，卡扣的卡接位置要避开舷墙内部的加强筋结构，固定螺栓要采用同材质的不锈钢螺栓，避免不同金属接触产生的电化学腐蚀。从结构建模的角度来看，整个模型的特征构建完全遵循机械加工的工艺逻辑，先绘制安装背板的矩形轮廓，拉伸生成基体后再切除出中间的导缆环空腔，之后添加两侧的安装凸耳与锁止卡扣，最后对所有接触棱边做圆角过渡，没有无法落地的理想化特征，所有壁厚、圆角参数都匹配实际铸造与机加工的工艺要求，不管是用来做3D打印样件验证，还是直接导出工程图做机加工生产，都不需要做额外的特征调整。在海洋作业环境下，这类导缆器还要承受海浪的反复冲击，所以在设计时特意将背板与导缆环的连接位置做了加强筋过渡，筋板的厚度从背板到导缆环逐渐过渡，不会出现应力集中导致的连接位置断裂问题，即使在缆绳突然受拉的冲击载荷下，整个结构的形变也能控制在弹性范围内，不会出现永久变形。
