润滑油加注用气动隔膜泵结构设计

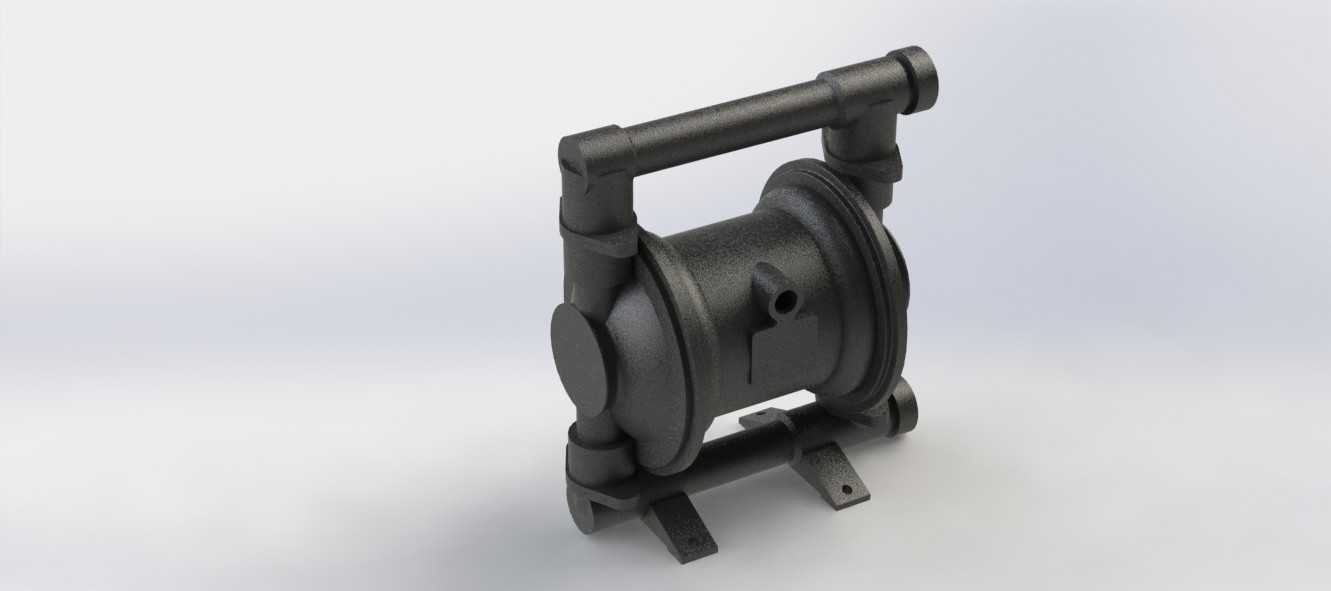

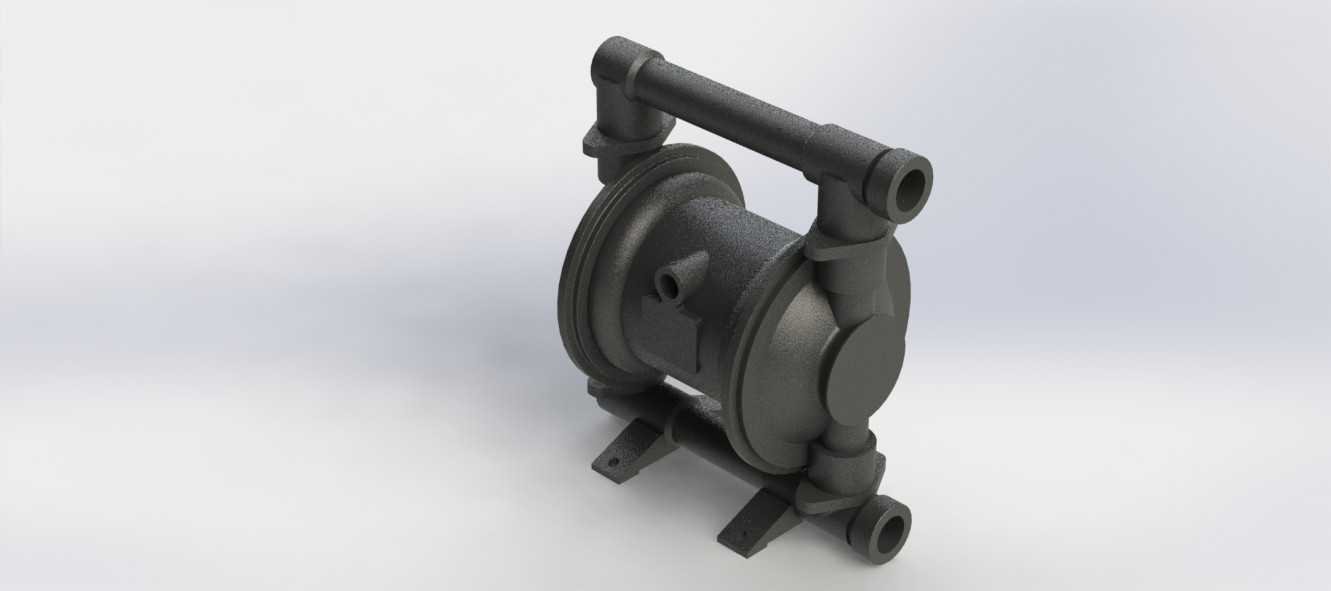

这款隔膜泵主要面向商用车维保、重型卡车运维场景的润滑油输送作业需求，可适配润滑油、低粘度机油、轻质传动油等多种介质的加注、转储与回收作业，在卡车维修站点、矿区车辆维保车间、物流车队自备维保工位中，能够替代传统手动加注设备，大幅降低油料加注作业的人力消耗，同时避免开放式加注带来的油料洒落、杂质混入等问题。从实际使用功能来看，该款隔膜泵依托隔膜往复形变形成腔室压差完成介质输送，无需叶轮等高速旋转部件接触输送介质，对介质中的微小杂质耐受度更强，不会因为润滑油中混入的少量金属碎屑、积碳颗粒出现卡滞、磨损故障，同时气动驱动的动力形式天然具备防爆特性，在存放油料的维保区域使用时不存在电火花引燃风险，适配油料存储区域的安全作业要求。在产品设计思路上，整体结构采用对称式布局，进出液接口分布在泵体两侧的同轴位置，方便现场管路对接时调整走管方向，减少管路弯折带来的流阻损失；顶部集成的一体式提手结构兼顾搬运移动与管路固定的双重作用，无需额外加装吊装结构即可完成单人短距离移位，底部的两个支脚采用带安装孔的平板式设计，既可以直接放置在地面、储油桶顶面使用，也可以通过螺栓固定在墙面支架、加注小车的安装面板上，适配不同工位的安装需求。从外形尺寸与安装边界来看，泵体整体轮廓紧凑，主体圆柱形腔室的直径控制在合理区间，横向总长度适配常规加注小车的安装位尺寸，安装支脚的孔位间距符合通用流体输送泵的安装孔距标准，可直接替换同规格的老旧隔膜泵，无需对现有安装基座、连接管路进行改造；进出液接口采用通用管螺纹规格，可直接对接市面上常见的耐油橡胶管、快插接头，现场安装无需额外加工转换接头。泵体外部的流道结构采用一体化成型设计，减少了额外的连接密封点位，降低长期使用过程中出现渗漏的概率，侧面设置的气路接口位置避开了管路操作区域，连接气源管路时不会与进出液管路产生干涉，日常维护时只需定期检查隔膜磨损状态即可，维护操作简单，无需专业工具即可完成易损件更换，非常适合车辆维保场景下高频次、长时间的连续作业需求。
