重型铰接式工业铰链三维结构设计

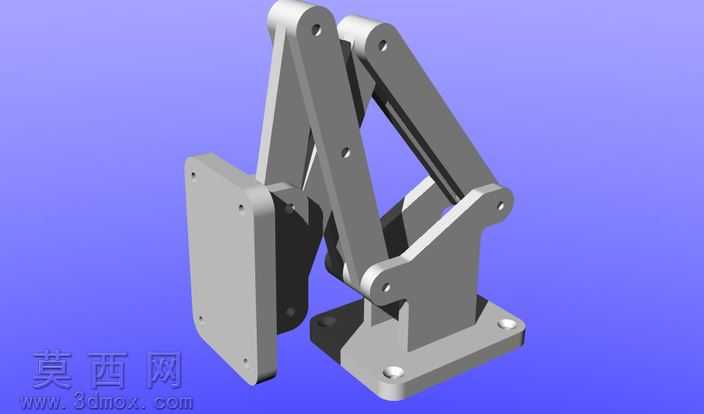

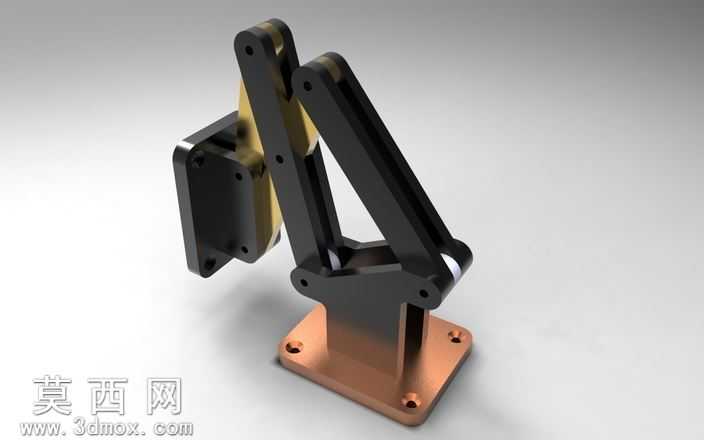

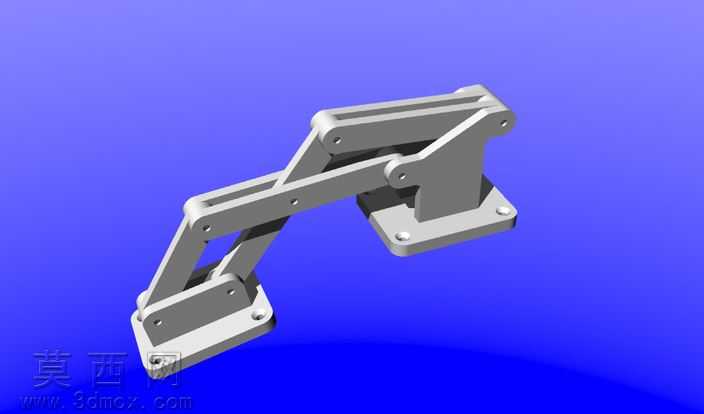

本款重型铰接式铰链采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械加工公差配合标准，对每一处铰接转轴、安装基座、连杆臂的尺寸进行精准约束，确保各活动部件在开合运动过程中无干涉卡滞问题。模型渲染阶段采用金属哑光材质模拟实际铸钢或不锈钢加工后的表面质感，搭配纯色背景突出结构本身的机械美感，渲染参数调整至真实工业产品展示级别，可清晰呈现各部件的倒角、安装孔位、铰接配合面的细节特征。从结构设计来看，该铰链采用多连杆铰接式布局，区别于普通单轴铰链，通过两组平行连杆与上下安装基座形成稳定的四连杆运动机构，上下安装基座均设计有带沉头孔的方形安装法兰，可通过螺栓牢固固定在需要连接的两个构件上，多组铰接转轴均采用同轴度精准定位的设计，保证开合过程中运动轨迹平稳，能够承受远大于普通轻型铰链的径向与轴向载荷，适配重型柜门、大型设备舱门、特种工业门窗等需要大承重开合连接的场景。设计过程中优先考虑结构的承重性能与耐用性，所有连杆臂均采用等强度结构设计，在保证整体结构刚度的前提下优化材料分布，避免不必要的材料冗余，铰接位置的配合间隙经过反复模拟调整，既保证转动的顺滑度，又控制合理的配合公差减少长期使用后的磨损量，安装孔位的位置与尺寸经过标准化适配，可匹配行业通用的安装规格，无需额外定制加工即可完成装配。模型完整还原了铰链的所有装配关系，各部件可独立拆分查看，能够直接用于结构验证、装配模拟、工程出图等后续设计环节，也可作为重型连接结构的设计参考案例，帮助设计人员快速理解多连杆承重铰链的运动原理与结构设计要点。
