蜗轮蜗杆减速器三维结构设计模型

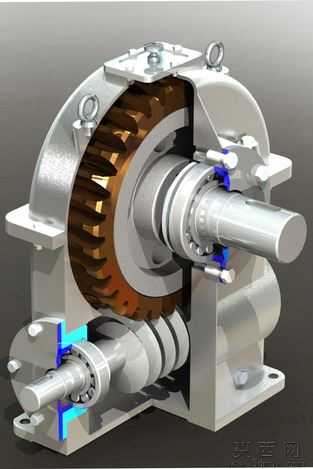

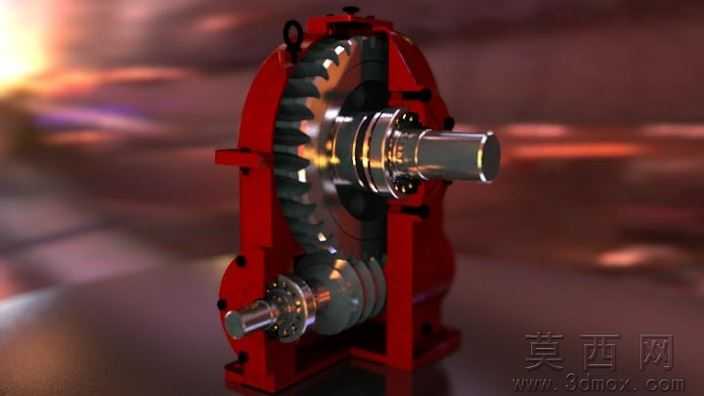

本模型为单级蜗轮蜗杆减速器完整三维结构模型，建模过程严格遵循机械设计规范，从核心传动副参数定义出发，首先完成蜗轮、蜗杆的齿形参数化建模，依据给定的传动比、模数、中心距等核心参数，通过螺旋扫描、阵列切除等特征操作生成精准的齿廓结构，随后依次完成输入轴、输出轴、箱体、轴承端盖、吊环、密封件、紧固件等全部零部件的独立建模，再按照实际装配约束关系完成总装配合，校验各部件间的干涉情况，确保运动过程无卡滞、无碰撞。参数设计层面严格匹配实际工程需求，设定传动比U=8，蜗杆头数为4，蜗轮齿数为32，蜗杆传动模数M=12，轴间中心距为258毫米，蜗轮分度圆直径132毫米，直径系数dc=384毫米，起重端蜗杆幅角19.98度，传动效率0.889，额定输出扭矩可达3400Nm；轴承选用角接触轴承7311与7219适配不同轴段载荷，蜗轮采用40H材质，蜗杆采用锡青铜ZCuSn10Pb1材质，输入轴轴端直径45毫米，轴承座处轴径85毫米，所有尺寸公差、配合精度均符合通用减速器设计标准。渲染材质方面针对不同零部件做了差异化处理，箱体采用铸铁哑光金属材质还原铸造壳体质感，蜗轮齿圈做铜合金金属质感渲染突出传动副结构，蜗杆与轴类零件采用调质钢亮面金属效果，轴承、紧固件做镀锌件金属质感，密封件采用蓝色橡胶材质区分，整体渲染效果清晰展示内部传动结构，剖切视角可直观呈现蜗轮蜗杆啮合状态。结构原理上该减速器利用蜗轮蜗杆啮合实现空间交错轴间的运动与动力传递，具备反向自锁特性，可在起重、输送等场景中防止负载倒转，输入轴连接动力端带动蜗杆转动，通过螺旋齿啮合驱动蜗轮低速转动，最终由输出轴输出大扭矩动力，两端轴承承担径向与轴向载荷，端盖实现轴承定位与箱体密封，吊环结构方便设备吊装转运。软件兼容层面，模型提供SolidWorks原生格式，同时导出STEP、IGES等通用三维格式，可兼容Kompas-3D、UG、Pro/E、CATIA等主流三维设计软件，无需转换即可直接打开编辑，适配不同设计人员的软件使用习惯。研发教学应用层面，该模型可作为机械设计课程中蜗轮蜗杆传动章节的教学演示案例，帮助学生理解交错轴传动的结构特点、参数选型逻辑与装配关系，也可作为起重设备、输送线、自动化传动工位的研发参考原型，设计人员可在此基础上根据实际负载、安装尺寸需求做参数调整，快速完成专用减速器的改型设计，缩短产品研发周期。
