单级圆锥齿轮减速器三维结构设计

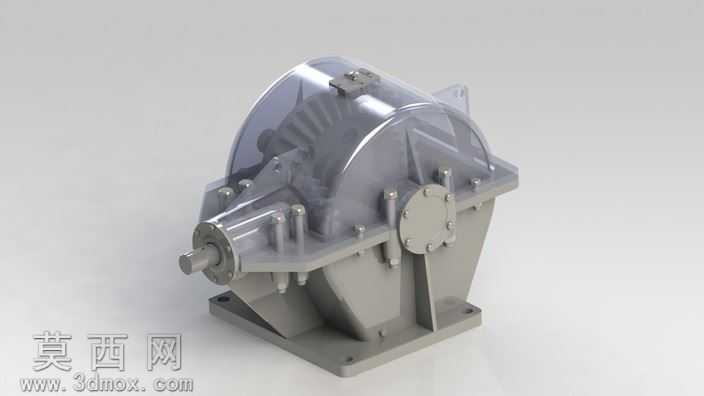

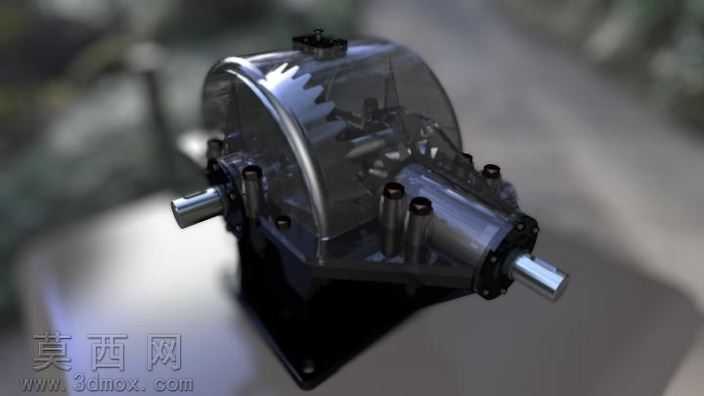

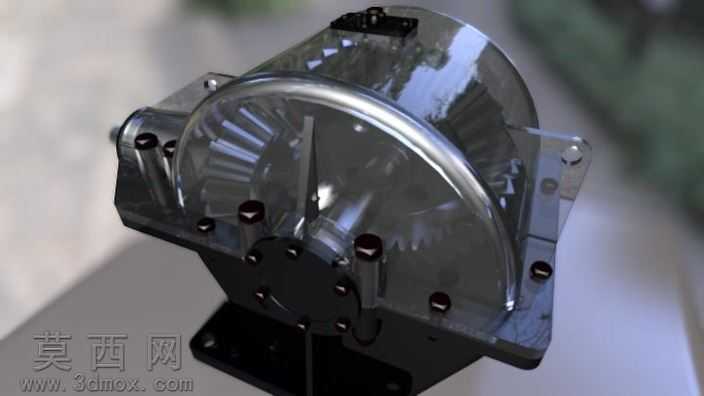

本作品为单级圆锥齿轮减速器的三维结构设计，整体建模过程严格遵循机械设计规范，从传动方案论证到零件细节建模均经过严谨的尺寸校核，可直接用于机械设计教学、传动方案参考及结构拆解学习。建模阶段首先完成核心传动副的参数化构建，依据单级减速的传动比要求匹配圆锥齿轮的模数、齿数、分锥角参数，保证两交错轴之间的动力传递精度，齿轮齿面经过渐开线轮廓的精准拟合，还原真实锥齿轮的啮合特性，可直观展示啮合过程中的接触轨迹与传动逻辑。箱体部分采用剖分式结构设计，上箱盖设置透明视窗结构，既能够清晰展示内部齿轮、轴系、轴承的装配关系，也还原了实际工业产品中油位观察、检修维护的结构设计，箱体加强筋、安装底座、轴承座孔的位置均经过受力合理性校验，螺栓连接孔、定位销孔的位置与尺寸完全符合装配公差要求，保证各零件装配时无干涉。轴系部分包含输入轴、输出轴的完整结构，轴肩、键槽、轴承安装位的尺寸与对应配合零件完全匹配，轴承选用标准圆锥滚子轴承型号，可承受锥齿轮传动产生的轴向与径向复合载荷，端盖、密封件、透气塞、油塞等附属零件均按照行业标准选型建模，完整还原减速器的所有装配细节。渲染阶段采用金属材质搭配半透明箱盖材质，金属零件赋予磨砂铸铁与镀锌钢的差异化质感，透明视窗采用高透亚克力材质并添加轻微折射效果，光影布置突出内部结构的层次感，能够清晰呈现各零件的装配位置与连接关系。整体设计围绕单级锥齿轮减速的传动特性展开，兼顾了工业实用性与教学展示性，可帮助设计者快速理解交错轴传动的减速结构布局，也可作为非标传动设备设计的参考原型，所有结构均经过装配干涉检查，各运动部件预留合理的运转间隙，完全符合实际机械产品的设计逻辑。
