车辆前部金属防护保险杠结构设计

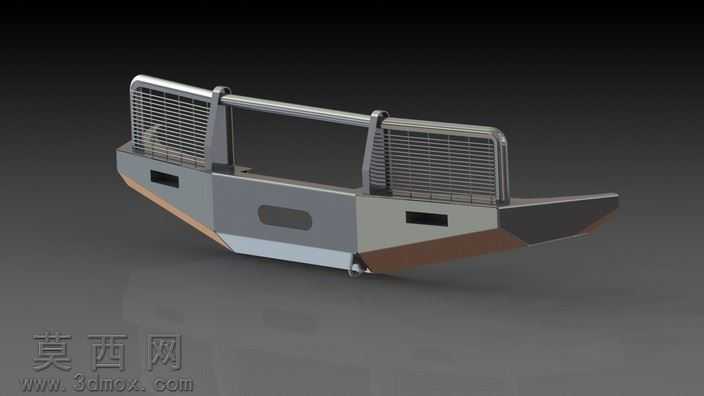

本作品为车辆前部使用的金属防护保险杠三维设计模型，采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循金属冲压、弯管类零部件的成型工艺逻辑，确保模型可直接对接后续的生产加工环节。模型主体结构分为下部承托基座与上部防护栏两大部分，下部基座采用多段折弯金属板材拼接设计，预留了对应车辆前部安装点位的固定孔位，同时在基座侧面开设了减重与避让用的矩形镂空结构，在保证结构强度的前提下尽可能降低构件自重，基座底部边缘设置了倾斜的导角结构，可在车辆发生低速剐蹭时引导受力方向，减少对车身主体的冲击损伤。上部防护栏采用圆管弯制的框架结构，框架内侧加装了网格状金属防护网，可在车辆行驶过程中阻挡飞溅的碎石、杂物撞击车辆前部核心部件，防护栏与下部基座之间设置了加厚的连接固定座，通过多组螺栓点位实现刚性连接，保证整体结构的抗冲击性能。材质设计上，模型主体赋予了磨砂金属材质，基座下部的接触边缘赋予了耐磨金属涂层材质，防护网采用细金属丝编织材质表现，渲染阶段采用了影棚级三点布光方案，主光从侧上方投射突出金属构件的硬朗轮廓，辅光弱化暗部死黑区域，轮廓光勾勒构件边缘提升立体感，背景采用深灰色哑光背景突出金属保险杠的质感表现。设计思路上，该保险杠兼顾了防护实用性与外观整体性，没有采用过于夸张的外凸结构，在保证防撞防护能力的同时尽可能贴合车辆前部的造型线条，既可以作为越野类车辆的加装防护部件，也可作为特种作业车辆的前部防护结构使用，模型所有结构均做了工艺合理性校验，不存在无法加工的倒扣、薄壁失效等结构问题，各连接部位的厚度、圆角参数均符合金属构件加工的常规标准，可直接用于结构验证、改装方案展示或生产开模参考。
