鱼修整设备用挤出机构装配结构

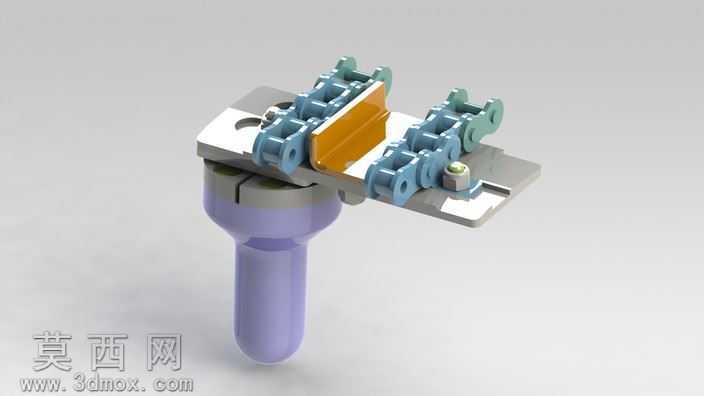

本模型为应用于鱼修整整机中的挤出机构装配结构，采用三维参数化建模方式完成全零件建模与整体装配，建模过程严格遵循机械设计装配规范，对每个零件的尺寸公差、配合关系进行了严谨定义，确保整体结构可实现预期的动作逻辑。模型整体分为下部握持驱动段、中部安装基座、上部链条输送挤出段三个核心部分，下部握持段采用符合人体工学的流线型柱体结构，建模时对曲面过渡进行了连续曲率处理，渲染阶段赋予半透明磨砂紫的工程塑料材质，模拟实际生产中使用的绝缘防滑握持外壳，表面添加细微的哑光颗粒质感，还原真实注塑件的表面效果。中部安装基座采用金属切削加工件的设计思路，建模时还原了机加工平面的倒角、安装孔位、定位槽结构，渲染时赋予银灰色金属材质，添加细微的切削纹理与金属反光效果，还原铝合金机加工零件的真实质感，基座上设计有精准的定位结构，用于固定上部的输送组件与挤出执行件，确保各部件安装位置精度符合使用要求。上部输送组件采用双排工业链条结构，建模时还原了链条的链节、销轴、外链板的完整结构，每个链节都保留了转动自由度的装配关系，链条采用蓝绿色工程塑料与金属销轴结合的材质设定，渲染时区分塑料链板的哑光质感与金属销轴的金属光泽，两组链条之间设置橙色的挤出推块，推块采用耐磨工程塑料材质，建模时做了边缘圆角处理，避免工作过程中刮伤待处理物料，推块与链条之间通过紧固件实现刚性连接，随链条同步运动完成挤出送料动作。基座端部还设置有可调式定位挡块与锁紧螺丝结构，可根据实际加工需求调整挤出行程与定位位置，整体装配结构完整，各部件之间的配合关系清晰，既满足鱼修整设备的实际功能需求，也通过合理的材质搭配与渲染处理清晰展现各零件的材质属性与结构特征，完整还原了该挤出机构的设计思路与结构特点，可直接用于设备结构验证、装配教学以及相关设备的设计参考。
