堆垛作业配套索具吊梁结构设计方案

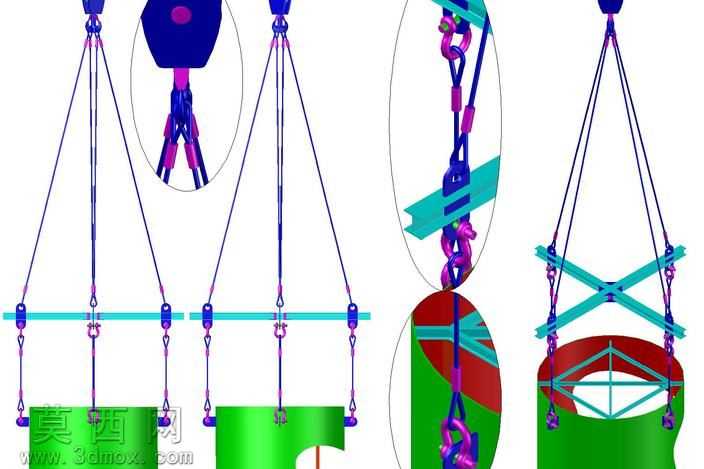

本套索具吊梁三维模型针对堆垛作业的吊装需求开展设计，建模阶段依托三维参数化设计工具完成全部件的精准构建，首先对吊梁主体的承载横梁结构进行参数化建模，根据堆垛作业的额定载荷要求，确定横梁的截面尺寸、跨度参数，同时对横梁上的吊点安装位进行定位设计，确保各吊点受力均匀，避免吊装过程中出现偏载问题。模型完整还原了上部连接吊环、中间调节索链、下部承重吊钩的全链路结构，对索链的链环衔接结构、吊钩的防脱卡扣结构、调节器的长度调节结构都进行了精细化建模，每一处连接副的配合间隙都按照实际五金配件的装配公差进行设置，保证模型可直接用于装配验证与结构校核。材质渲染阶段，针对不同部件的实际材质属性赋予对应材质参数：承载吊梁部分赋予高强度合金结构钢材质，调整金属粗糙度、反光度参数还原钢材的哑光金属质感；索链与吊钩部分赋予调质合金钢材质，添加表面镀锌层的微弱反光效果，模拟实际起重索具的表面处理工艺；配套的绑扎固定部件则根据其功能属性，分别赋予高强度织带、防滑橡胶等材质参数，通过色彩区分不同功能模块，让整套吊装系统的结构层次清晰直观。结构设计上充分考虑堆垛作业的实际工况，设计了多吊点均衡排布结构，可适配不同尺寸规格的堆垛货物，同时在索具部分加入了长度调节结构，可根据堆垛货物的高度、重心位置灵活调整各吊索的长度，保证吊装过程中货物保持水平稳定，避免堆垛货物倾斜散落；针对圆柱形堆垛货物还配套设计了专用的环抱式固定吊具结构，通过交叉绑扎的固定梁配合底部承托结构，实现对圆柱类货物的稳固吊装，解决常规吊具吊装圆柱货物易滑脱的问题。整套模型的设计思路围绕堆垛吊装的安全性、通用性、易用性展开，在保证结构强度满足起重载荷要求的前提下，尽可能简化部件的拆装流程，各连接部位均采用标准化的起重配件接口，可与常规起重设备直接适配，无需额外定制转接部件，模型的结构细节完整覆盖实际生产所需的加工、装配参考需求，可直接用于索具吊梁的产品研发、作业方案演示、吊装工艺培训等场景。
