多台绞线千斤顶配套蒸汽鼓提升装置

　　在大型工业厂区的蒸汽管网改造、炼化装置检维修以及动力站核心设备安装场景中，大直径蒸汽鼓的就位作业一直是现场施工的难点环节——这类承压部件自重较大，安装位置往往处于管廊层间或设备基础上方，常规汽车吊受作业半径、站位空间限制无法直接完成精准就位，而单台起重设备又难以匹配长条形蒸汽鼓的多点位受力要求，容易在起吊过程中造成部件变形、焊缝受力不均的问题，这套四点位配置的绞线千斤顶提升结构，正是针对这类窄空间、大载荷、高精度就位需求设计的专用提升工装。

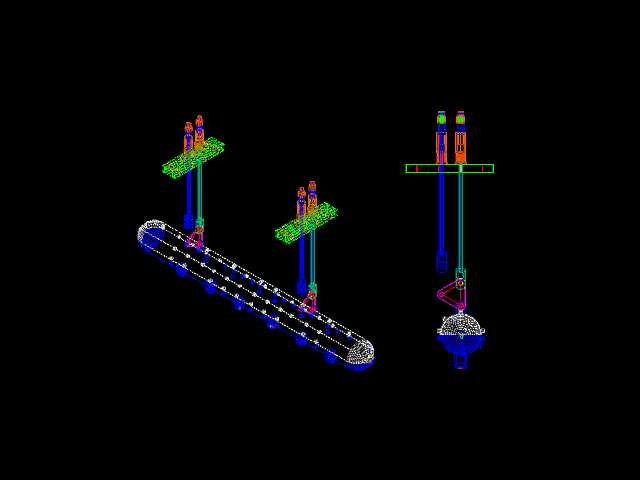

　　从结构布局来看，整套装置沿蒸汽鼓的长度方向均匀布置四个提升点位，每个点位独立配置绞线千斤顶承重单元，配套的导向架沿垂直方向设置通长导向槽，避免提升过程中绞线出现偏摆、扭转的问题，每个千斤顶下方通过专用吊具与蒸汽鼓外壁的预设吊耳连接，吊具与鼓体接触位置加装弧形垫板，分散局部压应力，避免薄壁承压壳体在吊装受力时出现局部凹陷。设计阶段首先要核算的是蒸汽鼓的空载、满水两种工况下的总重量，结合动载系数给每个千斤顶预留足够的载荷裕量，四个点位的载荷分配要结合鼓体的重心位置做微调，靠近管道接口、人孔等重量集中区域的两个千斤顶额定载荷要比另外两个点位高15%左右，避免出现单点过载的情况。导向架的安装边界需要提前匹配现场的上部承载结构，一般是依托已安装完成的上层管廊横梁或者临时设置的提升门架做固定，导向架的垂直度偏差要控制在千分之一以内，防止提升过程中出现卡滞；整套装置的横向安装尺寸要避开蒸汽鼓上的外接管道、阀门、仪表接口，保证吊具安装后不会和鼓体上的附属部件产生干涉，提升行程要覆盖从地面预制堆放位置到最终安装基础的总高度，还要预留200mm左右的微调余量，方便就位时调整鼓体的水平度、对接法兰的同轴度。实际作业时，四个千斤顶通过同步控制系统实现联动，提升速度控制在每分钟0.5米以内，每提升1米高度就做一次点位停检，核查绞线张力、吊具受力、导向架间隙的状态，避免出现不同步导致的鼓体倾斜；当鼓体提升至基础上方200mm位置时，切换为点动微调模式，配合人工对位调整鼓体的轴向、径向位置，待地脚螺栓孔完全对齐后缓慢落位，整个过程不需要大型起重设备长时间占位，特别适合在已投产厂区的局部改造项目中使用，能大幅压缩作业窗口期，降低对周边正常生产的影响。

　　从结构细节来看，绞线千斤顶的固定端采用铰接结构连接在上部承载梁上，允许微小的角度偏转，抵消安装过程中的垂直度误差带来的附加应力；下部吊具设置了万向调节环节，能自适应鼓体在提升过程中微小的姿态变化，避免吊耳处产生额外的弯曲应力；导向架上每隔500mm设置一个绞线导向环，约束绞线的横向晃动量，即使在有风的室外作业场景下，也能保证提升过程的稳定性。这套结构的建模过程中，需要重点校验几个关键位置的受力：一是上部承载梁在四个点位集中载荷下的挠度，要保证最大挠度不超过梁跨度的1/500，避免承载梁变形导致千斤顶倾斜；二是吊耳与鼓体连接位置的焊缝强度，要结合吊装动载做疲劳校核，防止起吊瞬间的冲击载荷拉裂焊缝；三是绞线的安全系数，按照相关规范要求不小于6倍，同时要考虑多根绞线受力不均的情况，给单根绞线预留足够的强度裕量。

　　和传统的吊装方式相比，这种多点位绞线千斤顶同步提升的方案，不需要占用大面积的吊装站位场地，对作业面的空间要求更低，提升过程的姿态控制精度更高，能将蒸汽鼓就位的水平度偏差控制在2mm以内，完全满足承压管道安装的规范要求，尤其适合长度超过6米、重量在20吨级的中型蒸汽鼓安装作业，在化工、电力、供热等行业的现场施工中都有广泛的适配场景。建模时还要注意预留现场安装的调整空间，比如导向架与承载梁的连接位置设置长圆孔，允许现场安装时做±30mm的位置调整，适配现场承载结构的实际安装误差；吊具的弧形垫板可以根据不同直径的蒸汽鼓做更换，提升整套工装的复用率，减少项目的工装投入成本。
