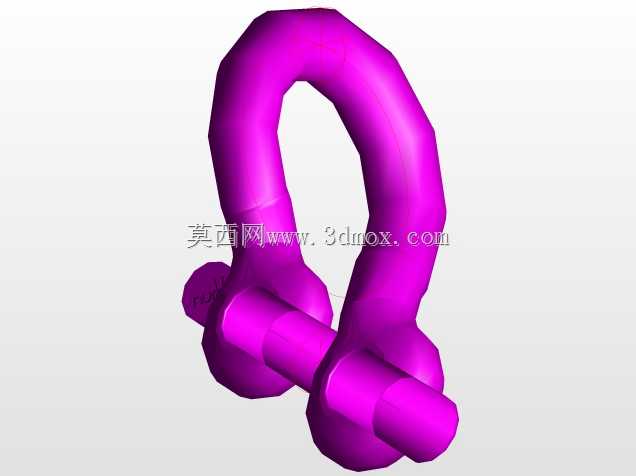

2.5英寸欧姆环卸扣连接承重构件

　　在起重吊装、索具配套、重型设备移位、船舶系固、户外重型构件安装等作业场景里，这类2.5英寸规格的欧姆型卸扣是索具系统里极为常用的受力连接件，承担着吊点与吊索、构件与牵引端之间的载荷传递作用，是保障吊装作业受力可靠的核心基础零件。从结构设计逻辑来看，该构件采用环形弯弧主体搭配横向销轴的组合结构，环形主体的弯弧段做了等截面过渡设计，避免截面突变带来的应力集中问题，销轴与环体两端的销孔采用间隙配合，既保证销轴拆装的便捷性，又能控制配合间隙避免作业过程中出现过大的窜动冲击。

　　2.5英寸的规格对应其额定承载区间适配常规中型吊装作业需求，环形主体的内空尺寸可以适配对应直径的钢丝绳、吊装带、卸扣本身的互联搭配，销轴的伸出长度做了限位设计，安装到位后销轴端部不会超出环体外侧过多，避免作业过程中剐蹭周边构件或是意外勾挂引发安全隐患。实际作业中，这类卸扣常搭配钢丝绳索具、合成纤维吊装带、链条索具使用，既可以作为单吊点的末端连接件，也可以多件组合用于多吊点的载荷分配，在设备安装现场、港口货物装卸、钢结构吊装、重型物料转运等场景都有极高的使用频次。

　　设计建模过程中，需要重点把控环体弯弧段的曲率半径，曲率过小会导致环体内侧应力叠加过大，曲率过大则会增加整体外形尺寸，挤占安装空间；销孔的同轴度是建模时需要重点保证的形位公差，两端销孔同轴度偏差过大会导致销轴安装卡滞，作业过程中出现偏载受力，大幅降低构件的实际承载能力。销轴的头部做了加大挡边设计，避免销轴从销孔中滑出，部分同类型构件还会在销轴尾部配置保险销孔，加装开口销防止作业过程中销轴转动脱出。从安装边界来看，该卸扣的环形开口宽度适配对应规格的吊耳厚度，安装时需要保证吊耳的受力面与卸扣环体的受力平面保持一致，禁止侧向斜拉受力，否则会让环体承受额外的弯曲载荷，超出设计承载阈值引发断裂风险。

　　建模时还原了构件的整体外形特征，包括环体的圆滑过渡曲面、销轴的圆柱结构、端部的挡边结构，能够为索具配套选型、吊装方案模拟、工装夹具设计提供精准的三维装配参考，在做吊装工位的三维布局验证时，可以直接调用该模型进行干涉检查，确认吊点位置、索具走向是否与周边设备、构件存在空间冲突，提前规避现场安装时可能出现的装配干涉问题，减少现场整改的工作量。
