倾斜吊装用吊索滑轮吊具组合结构

　　在重型设备安装、大型构件转运的施工现场，常遇到作业面受限、构件就位路径存在角度偏移的工况，常规垂直吊装索具无法适配带倾斜角度的提升需求，这套组合索具结构正是针对这类场景开发的专用吊装配套结构。从结构组成来看，整套装置包含承重吊索、变向滑轮组、专用吊具三个核心部分，其中变向滑轮组采用双轮缘槽型结构，轮槽表面做了圆弧过渡处理，可避免吊索在变向过程中出现硬弯折、局部应力集中的问题，滑轮轴采用阶梯轴设计，两端配置限位挡板，能防止吊索在受力偏移时从轮槽脱出。吊具部分采用对称式吊点布局，每个吊点位置都预留了角度补偿间隙，当构件需要倾斜提升时，吊具可随构件重心偏移自动调整角度，不会出现吊索单侧过载的情况。设计过程中首先对不同倾斜角度下的索具受力做了逐点核算，当提升倾斜角度在0到30度区间内变化时，各段吊索的受力差值控制在15%以内，不会出现单根索具受力骤增的风险。滑轮的安装位置做了可调节设计，可根据被吊构件的重心位置调整滑轮固定点的横向距离，适配不同长度、不同重心分布的构件吊装需求，整套结构的安装边界可覆盖吊点间距1米到6米的常规构件，无需额外加工过渡连接件即可直接配套常规起重机吊钩使用。

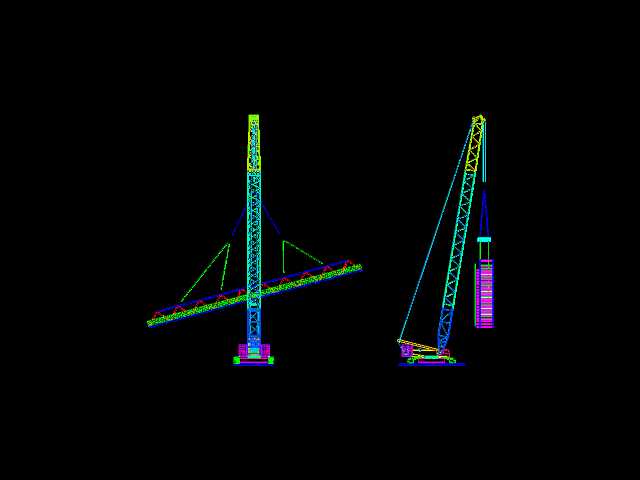

　　在实际作业场景中，这类组合索具多用于厂房内大型设备的倾斜就位、钢结构斜梁的吊装对接、狭长型构件的斜向转运等工况，相比常规垂直吊装索具，不需要额外设置辅助牵引绳来调整构件倾斜角度，可直接通过滑轮组的受力分配实现构件的倾斜姿态保持，减少了作业面的辅助人员配置，也降低了多绳索配合时的不同步风险。吊索与吊具的连接位置采用卸扣式快装结构，现场组装时不需要额外工具即可完成各部件的连接，拆解后可分件收纳，转运时不会因为整体结构过长影响运输。

　　结构设计时针对索具的磨损问题做了专项优化，所有与吊索接触的金属棱边都做了R5以上的圆角处理，滑轮轮槽的硬度比吊索材质硬度低HB20到HB30，既保证滑轮的承重强度，又能避免轮槽过硬磨伤吊索钢丝，延长吊索的使用寿命。在受力传递路径上，整套结构的力流从起重机吊钩传入后，经上部吊索传递到变向滑轮组，再通过分置的吊索传递到下部吊具，最终均匀分配到被吊构件的各个吊点上，每个受力节点都做了等强度设计，不会出现局部强度薄弱点。针对倾斜提升时容易出现的构件打转问题，吊具上预留了防晃绳连接点，作业时可根据现场风向、构件姿态调整防晃绳的固定位置，进一步提升吊装过程的稳定性。

　　这套结构的尺寸设计充分考虑了现场存储的需求，拆解后最长部件长度不超过2米，可放入常规工具柜存放，不需要占用专门的大件存储区域。在安装使用时，只需要先将滑轮组与起重机吊钩连接，再根据构件吊点位置穿绕对应长度的吊索，最后将吊具与构件吊点固定即可完成组装，整个组装过程单人即可完成，不需要多人配合操作。针对不同额定起重量的需求，可通过更换对应直径的吊索、对应载荷等级的滑轮和吊具来适配，各部件的连接接口尺寸做了统一化设计，不同载荷等级的部件可实现快速互换，不需要重新加工连接配件。在长期使用过程中，只需要定期检查滑轮轮槽的磨损量、吊索的断丝情况、吊具连接销的变形量即可完成日常维护，不需要复杂的保养工序，适合施工现场的粗放使用环境。
