外转子无刷发电机三维结构设计作品

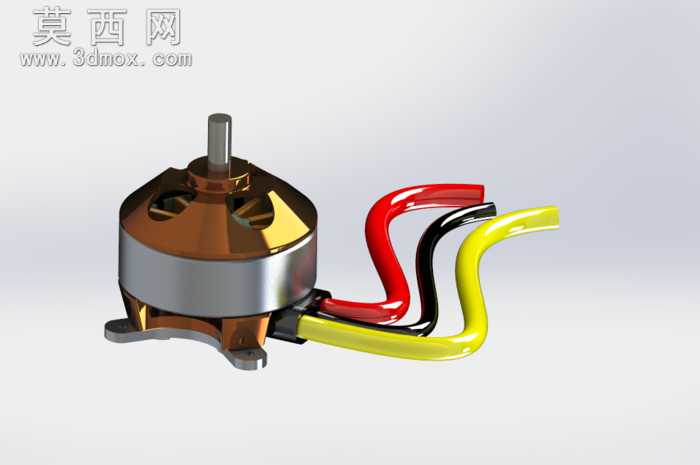

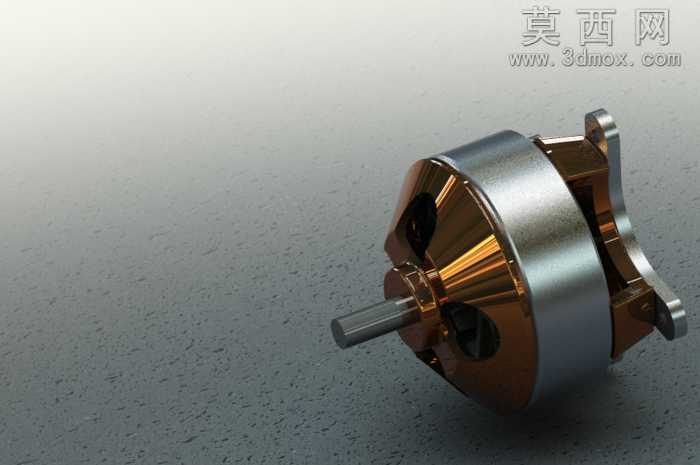

本作品为外转子结构无刷发电机的三维建模设计成果，建模阶段依托三维参数化设计软件完成全结构1:1比例构建，首先梳理无刷发电机的核心组成逻辑：将外转子壳体、内置永磁磁钢、中心定子绕组、输出转轴、前端安装支座、后端导流端盖等部件逐一拆解为独立建模特征，通过草图绘制、旋转凸台、拉伸切除、圆周阵列等基础特征命令完成各零件的实体构建，针对转子外壳的金属切削倒角、磁钢嵌装的定位卡槽、定子铁芯的叠片槽型、转轴的轴肩定位结构等细节，均按照实际加工工艺的尺寸公差要求做特征细化，确保各零件间的装配间隙符合机械设计规范。装配阶段采用自下而上的装配逻辑，先完成定子组件与中心转轴的同轴度配合约束，再依次装配转子磁钢组、外转子壳体、两端支撑轴承、安装固定耳座，全程通过同轴、重合、距离等配合约束校验各部件的运动干涉情况，确保转子在额定转速下可绕定子做无卡滞的同轴旋转。材质与渲染阶段，针对不同部件匹配对应物理材质：外转子壳体赋予抛光金属材质，添加细微的金属颗粒纹理与边缘倒角的高光反射效果，还原机加工金属件的真实质感；定子绕组部分赋予绝缘漆包线的哑光铜色材质，叠片铁芯做硅钢片的层叠纹理表现；转轴部分赋予调质钢材的磨砂金属质感，安装支座做阳极氧化的金属哑光效果；渲染场景采用浅灰色哑光地面作为承载，添加柔和的环境漫反射光与定向主光源，突出金属部件的光影层次与结构轮廓，同时在转子表面添加细微的使用质感纹理，避免渲染效果过于失真。设计思路上，该无刷发电机针对低转速高功率密度的使用场景优化，外转子结构可内置更多体积的永磁磁钢，提升单位体积的发电效率，2000rpm的额定转速参数匹配小型动力发电、航模动力回收等场景的使用需求，建模过程中特意优化了定子绕组的排布空间与磁钢的气隙间距，在保证结构强度的前提下尽可能缩小整体体积，同时预留了标准安装孔位，方便后续与其他动力结构做集成装配，所有建模特征均保留参数化编辑属性，可根据实际使用需求调整转子直径、磁钢数量、绕组槽数等核心参数，快速衍生出不同功率等级的同结构无刷发电机模型。
