高精度直齿锥齿轮传动件三维设计

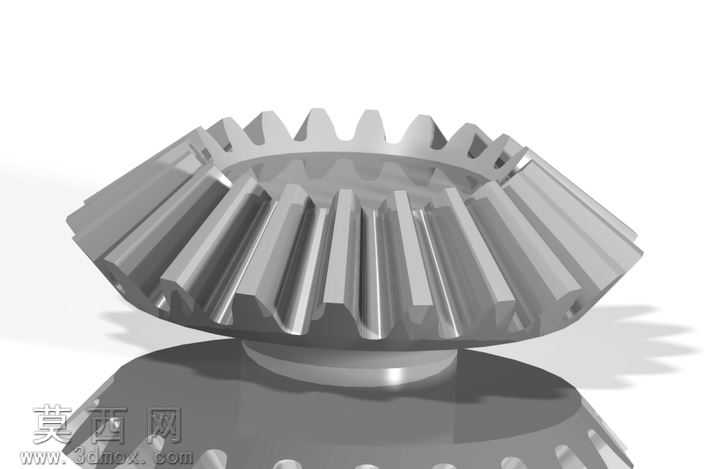

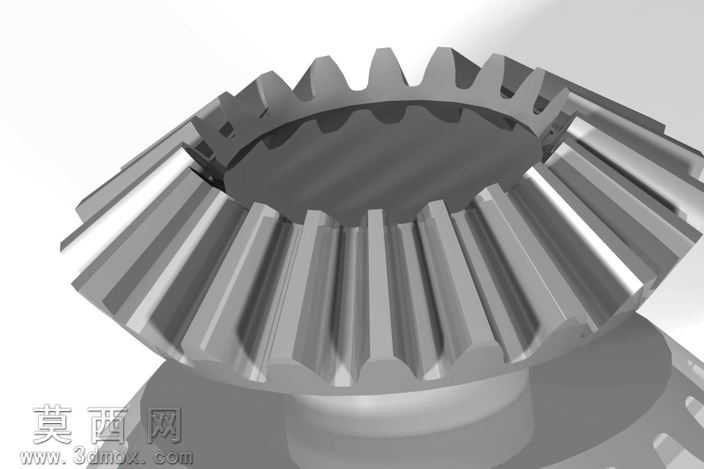

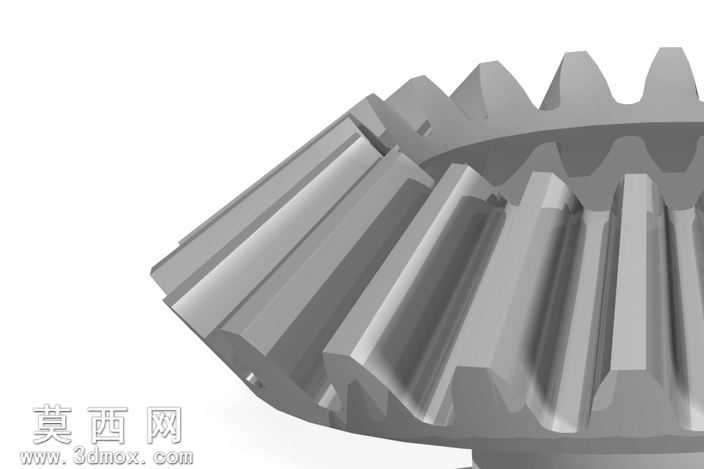

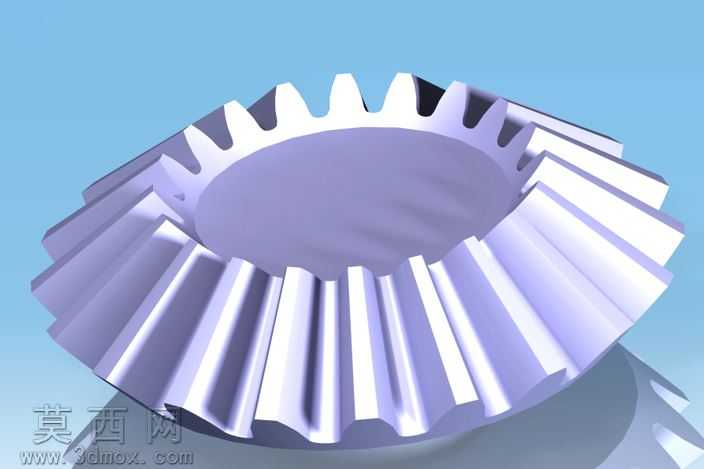

本作品为直齿锥齿轮三维建模设计成果，建模过程严格遵循直齿锥齿轮的齿形生成规范，首先通过参数化定义确定齿轮的模数、齿数、分锥角、齿顶高系数、顶隙系数等核心设计参数，依托三维建模软件的草图绘制功能完成齿轮背锥面的齿形轮廓绘制，通过投影几何关系将背锥展开的渐开线齿形精准映射到圆锥基面上，保证齿形的啮合精度符合机械传动设计标准。建模阶段采用实体拉伸、放样切除、圆周阵列等特征操作完成单个轮齿的构建，再通过圆周阵列生成整圈轮齿结构，过程中对齿根过渡圆角进行精细化处理，避免应力集中问题，同时对齿轮的轮毂、安装定位孔、端面倒角等结构进行完整还原，确保模型与实际加工的锥齿轮结构完全一致。材质渲染阶段为模型赋予金属合金钢材质，调整材质的粗糙度、反射率参数，模拟真实机加工齿轮的金属质感，通过环境光、方向光的组合打光，清晰呈现轮齿的齿面纹理、分锥面的结构特征以及轮毂部分的加工细节，渲染输出的效果图能够直观展示齿轮的整体结构与齿形细节。设计过程中重点考量锥齿轮的相交轴传动特性，确保轮齿的齿向线与分锥母线完全重合，保证两配对锥齿轮安装后能够实现稳定的相交轴动力传递，齿面接触区域符合设计预期，可用于机械传动结构的虚拟装配、运动仿真、干涉检查以及工程图纸的生成参考，模型结构完整无缺失面，特征参数可编辑，能够根据实际设计需求调整模数、齿数等参数快速生成不同规格的锥齿轮模型，适用于通用机械传动系统的设计研发、教学演示等场景。
