消防喷淋系统卧式离心吸入泵结构设计

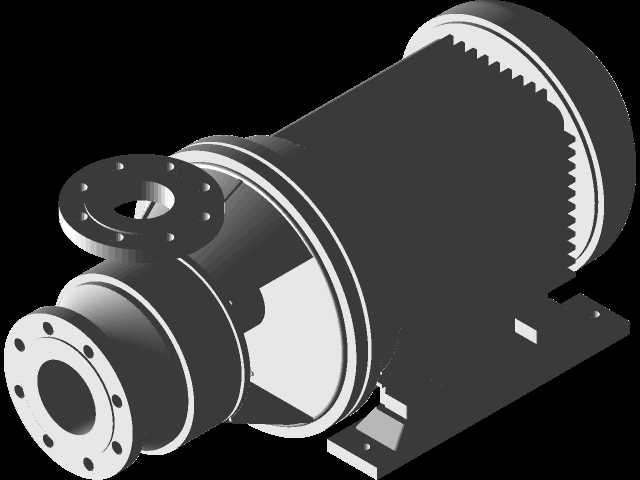

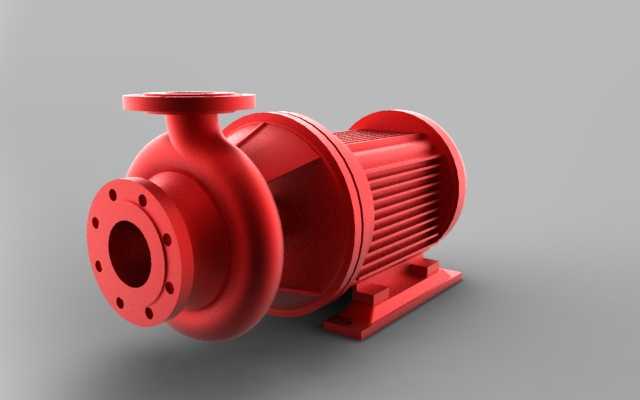

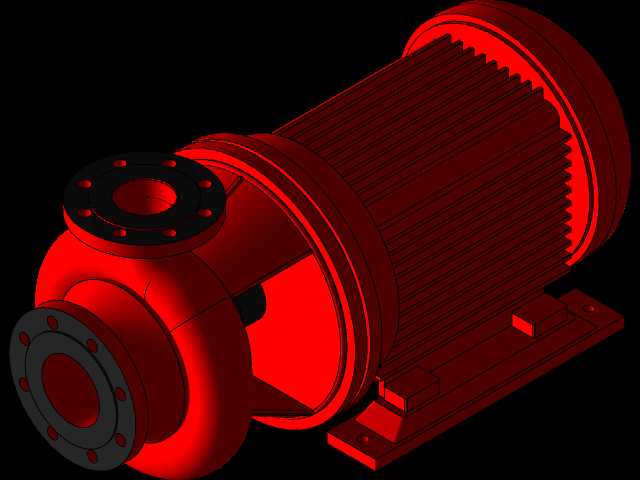

这款吸入泵主要面向民用建筑、工业厂区的消防喷淋系统供水场景设计，同时可适配常压给排水、场地洒水降尘、生产循环水输送等多类流体输送工况，核心作用是为管路系统提供稳定的增压动力，保障流体能够按照预设压力与流量输送到指定终端点位，在消防场景下可保障喷淋头在火情触发时获得足够工作压力，快速实现喷水控火灭火的功能，在常规给排水场景下可完成水体的长距离输送、高位水箱补水等作业。从功能特性来看，该泵采用电机与泵体直联的卧式结构设计，省去了传统联轴器传动的冗余结构，整体传动效率更高，运行过程中的振动与噪音控制表现更优，泵体流道采用等曲率蜗壳设计，能够有效降低流体在泵腔内部的紊流损耗，提升叶轮做功的转化效率，进水端与出水端均采用法兰连接结构，法兰端面预设均匀分布的螺栓孔位，可与对应通径的管路法兰实现精准对接，密封面适配常规橡胶密封垫片，能够保障1.6MPa额定工作压力下的管路密封性能，杜绝运行过程中的渗漏问题。在设计思路上，这款泵充分考虑了现场安装与后期运维的实际需求，整体采用同轴式布局，泵体与电机共用一体式铸造安装底座，底座预留对称分布的地脚螺栓安装孔，安装时只需将底座固定在预先浇筑的混凝土基础上即可完成整机定位，无需额外调整泵轴与电机轴的同轴度，大幅降低现场安装的调试难度与工时消耗；泵体的进出口方向采用垂直正交布局，进水端沿泵轴轴向设置，出水端沿泵体切线方向垂直向上布置，能够适配绝大多数消防泵房、给排水泵站的管路走向设计，减少管路弯头的使用数量，降低管路系统的沿程压力损失。从外形尺寸与安装边界来看，该泵整体结构紧凑，卧式布局的总长度控制在合理区间，安装底座的宽度与高度充分考虑了小型泵房的空间限制，能够在狭小的设备间内完成布置，设备运行时的检修空间预留充足，泵体端盖采用可拆卸式螺栓连接结构，后期检修叶轮、机械密封件时无需拆卸整机管路与电机，只需打开端盖即可完成易损件的更换作业，大幅降低后期运维的成本与停机时长。泵体外壳与电机外壳均采用加厚铸造结构，表面做防锈防腐涂覆处理，能够适应潮湿、多粉尘的泵房工作环境，长时间运行也不会出现外壳锈蚀剥落的问题，电机的散热筋沿轴向均匀分布，能够在运行过程中快速将电机工作产生的热量散发到空气中，保障设备长时间连续运行时的温度处于合理区间，避免电机过热烧毁的问题。
