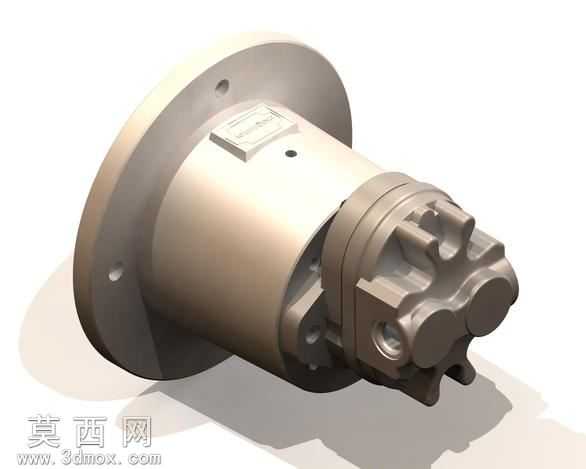

伊顿齿轮泵带安装法兰连接结构

本模型采用SolidWorks进行全参数化三维建模，完整还原伊顿齿轮泵的整体结构与装配关系，建模过程严格遵循液压元件的实际尺寸规范，对泵体的安装法兰、齿轮腔、进出油口、连接端盖等核心结构进行1:1比例复刻。建模阶段首先通过旋转凸台命令生成带安装孔的法兰基座，对法兰盘上的定位安装孔进行圆周阵列排布，保证孔位的同轴度与位置精度符合实际安装要求；随后通过拉伸、切除命令构建圆柱形泵壳主体，对泵壳表面的铭牌安装位、工艺定位孔进行细节还原，保证壳体壁厚均匀，符合铸件的工艺设计要求。齿轮啮合腔体部分采用布尔运算切除出精准的齿轮容纳空间，对进出油口的流道结构做平滑过渡处理，还原流体输送的内部通道形态；输出端的齿轮端盖部分通过多步拉伸、圆角命令构建出复杂的外形轮廓，对端盖上的密封槽、连接螺栓孔进行精准定位，还原端盖与泵壳的装配贴合面。材质渲染阶段，为整体模型赋予哑光金属漆材质，模拟铸钢泵体的磨砂金属质感，对法兰安装面、端盖配合面做轻微的高光处理，还原机械加工面的平整质感；场景内添加柔和的环境光与定向光源，投射出柔和的接触阴影，突出模型的立体结构与轮廓层次，清晰展现各部件的装配位置关系。设计过程中充分考虑齿轮泵的实际工作原理，还原内部齿轮啮合的空间布局，保证进出油口的位置与实际产品一致，安装法兰的孔位尺寸符合通用安装标准，整体模型无多余建模特征，各部件间无干涉问题，可用于液压系统装配演示、结构原理教学、安装工况模拟等场景，能够直观展现齿轮泵的外部结构与安装连接形式，帮助使用者快速理解该类液压泵的结构特点与安装方式。
