离心泵叶轮水力结构三维设计模型

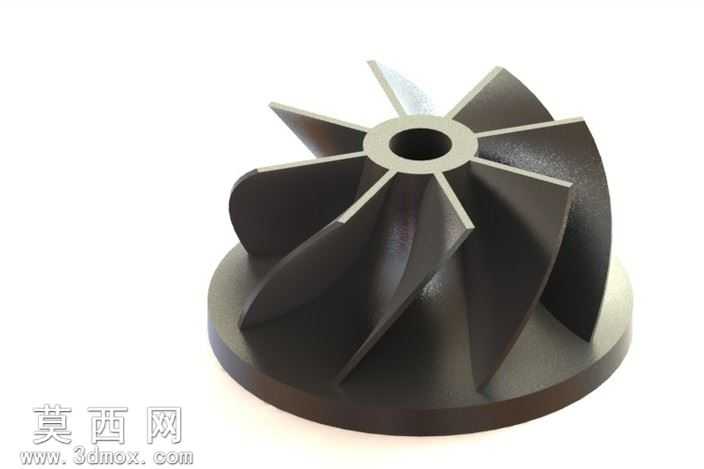

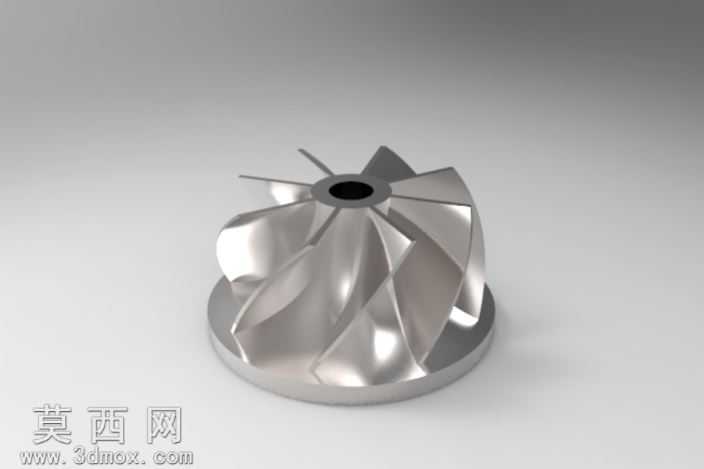

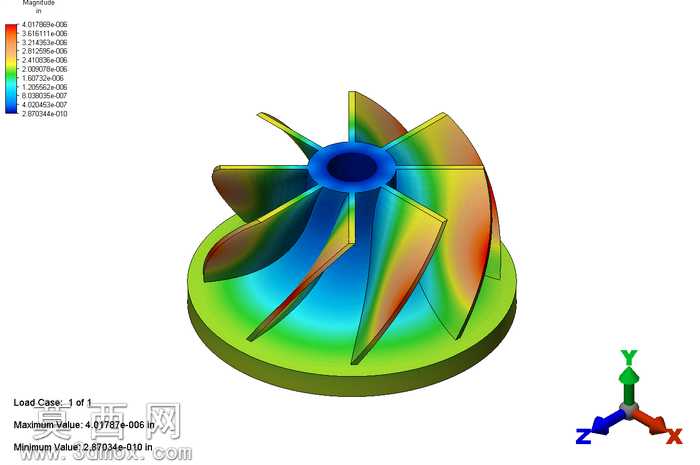

本模型为离心泵核心做功部件叶轮的三维参数化设计成果，建模阶段以水力设计计算得到的叶片型线为核心基准，首先通过旋转凸台命令构建叶轮的后盖板基体，确定轮毂的安装定位尺寸与中心轴孔的配合公差，保证后续与泵轴装配的同轴度要求。叶片建模过程中，采用曲面放样的方式逐段拟合叶片进出口安放角、包角等关键水力参数，对叶片工作面与背面的曲面做连续性曲率检查，避免曲面出现褶皱、拐点等会引发局部流道脱流的缺陷，完成单枚叶片建模后通过圆周阵列命令生成全部叶片，阵列过程中严格保证相邻叶片间的流道过流面积均匀变化，符合离心泵内流体从轴向流入转向径向流出的运动规律。前盖板采用与叶片外缘轮廓适配的旋转曲面生成，通过布尔运算将前盖板、后盖板、叶片、轮毂整合为完整的叶轮实体，对所有尖锐边做符合水力设计要求的圆角过渡处理，减少流体在边壁处的冲击损失。模型附带的有限元分析云图展示了叶轮在额定工况下的应力分布状态，可直观看到叶片进出口边、叶片与盖板连接位置的应力集中区域，为后续的结构强度校核、材质选型提供数据参考。整个建模过程完全遵循离心泵叶轮的设计规范，所有结构尺寸均匹配水力性能要求，既保证了模型的几何精度，也还原了叶轮作为流体能量转换部件的功能特性，可用于后续的流场仿真分析、结构优化设计、加工工艺编制以及泵组整体装配干涉检查，模型的曲面质量满足后续数控加工、3D打印样件验证的使用要求，能够为离心泵的性能迭代设计提供可靠的三维数字基础。
