古尔水泵配套恒压供水机组三维设计

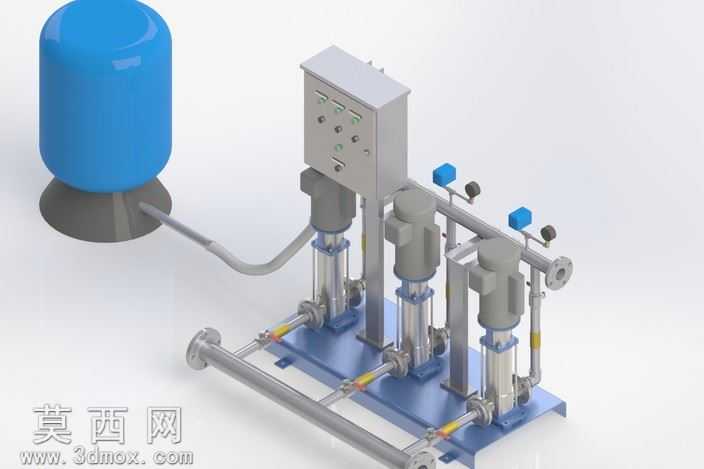

本套三维模型采用SolidWorks完成全参数化建模，整体为古尔品牌2SV-9型多级离心泵配套的恒压供水增压机组，建模过程严格遵循供水设备的实际工程尺寸比例，对每一处结构细节都做了精准还原。首先进行整体布局规划，将三台立式多级离心泵并排固定在一体化冲压成型的蓝色钢制共用底座上，底座预留了泵体安装定位孔、地脚固定孔以及管路走形避让空间，保证机组安装后的结构稳定性。泵体部分逐一还原了立式泵的电机段、多级叶轮腔体段、进出水端结构，泵体与底座之间的连接法兰、固定螺栓都做了实体建模，还原真实的装配约束关系。管路系统建模采用扫掠特征完成主进出水干管、分支连接管、旁通管路的构建，干管上依次布置了止回阀、检修球阀、压力检测传感器，每台泵的出口都设置了独立的控制阀与软连接结构，管路与泵体、罐体的连接法兰都做了密封面、螺栓孔的细节刻画，还原管路系统的流体走向逻辑。配套的蓝色隔膜式压力罐建模还原了罐体的圆弧封头、底部支撑脚、进出水接口结构，罐体通过独立支架固定在底座侧方，通过柔性管路与出水干管相连，承担系统稳压、蓄能的功能。电控柜部分建模还原了柜体的钣金折弯结构、柜门的操作按钮、指示灯、开关元件，柜体通过立式支架固定在泵组侧方，走线槽从柜体底部延伸至各泵电机与压力传感器位置，还原电气控制部分的布局。渲染阶段采用Keyshot完成材质赋予与场景搭建，泵体电机部分赋予哑光灰铸铁材质，管路赋予304不锈钢金属材质并添加轻微拉丝纹理，底座与压力罐分别赋予蓝色喷塑金属与亮蓝色工程塑料材质，电控柜表面赋予浅灰色冷轧板喷塑材质，阀门手柄部分赋予黑色橡胶材质。场景采用柔和的影棚布光，添加柔和的环境反射效果，突出金属材质的质感与设备的结构层次，整体渲染效果清晰展现机组的装配关系与各部件的形态特征。设计过程中充分考虑了供水机组的实际功能逻辑，三台泵可实现交替运行、互为备用，压力罐配合压力传感器可实现管网压力的恒定控制，管路布局紧凑合理，预留了足够的检修操作空间，电控柜的位置方便操作人员进行参数调整与设备启停操作，整体模型可直接用于产品展示、方案汇报、工程安装指导等场景，所有零部件均保留了建模参数，可根据实际项目需求调整泵组数量、罐体容积、管路通径等参数，快速适配不同供水流量、扬程的项目需求。
