径向安装液压测压压力表三维设计

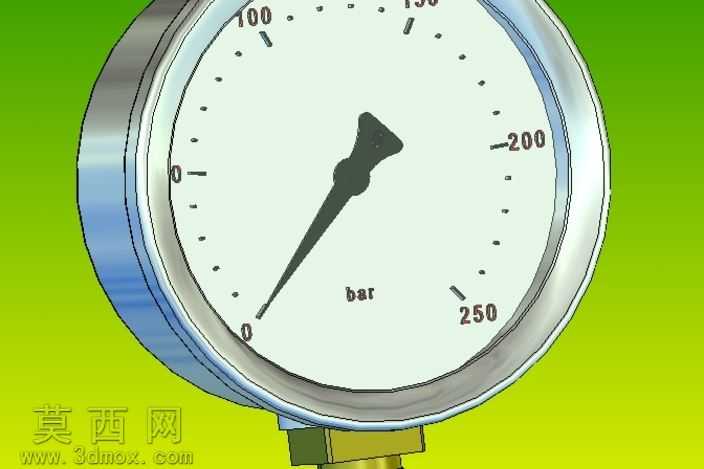

本作品为液压系统用径向安装式压力表的三维建模成果，建模过程围绕工业压力表的实际结构与使用场景展开，首先梳理压力表的核心组成部分：包含金属表壳、刻度表盘、指针组件、底部G1/4螺纹接头、内部承压传动结构几个核心模块。建模初期先确定整体尺寸参数，表径为63毫米，量程覆盖0至250bar，匹配液压系统常规测压需求，底部采用标准G1/4螺纹接口，适配常见液压管路的安装规格。建模时先构建表壳的回转体结构，对金属表壳的边缘做圆角过渡处理，还原真实工业仪表的冲压成型外壳特征，表壳表面赋予金属镀铬材质，模拟不锈钢或镀锌金属的哑光金属质感，边缘处做轻微的反光效果处理，还原金属机加工后的表面质感。表盘部分采用平面建模后贴合到表内基准面，刻度标识严格按照0-250bar的量程做等比例分布，0、100、200、250几个关键刻度做加长标识处理，表盘底色采用工业压力表常用的乳白色哑光材质，刻度与数字采用黑色印刷质感，避免反光影响读数，表盘中心位置标注bar单位标识，符合液压行业的压力单位使用习惯。指针组件采用锥形结构建模，指针尾部做配重平衡处理，还原压力表指针的实际动平衡结构，指针材质赋予黑色哑光烤漆质感，与表盘形成清晰的视觉对比，保证读数辨识度。底部接头部分采用六角加外螺纹的结构建模，螺纹部分按照G1/4管螺纹的标准参数构建牙型，接头与表壳的连接位置做密封台阶结构，还原实际产品的密封安装结构，接头材质采用黄铜金属质感，区分于表壳的镀铬材质，还原真实压力表的材质搭配。渲染阶段采用渐变绿色背景突出主体模型，调整光照角度让表壳的金属反光自然柔和，既体现金属材质的质感，又不会因为过强反光遮挡表盘刻度细节，整体模型严格按照实物比例构建，各部件的装配关系清晰，可用于液压系统装配模拟、工业演示动画制作、产品选型参考等场景，建模过程中对仪表的可视结构做了精细化还原，在保证模型轻量化的同时，完整呈现了该款压力表的外观特征与安装接口特征，能够满足工业设计展示、虚拟装配等不同场景的使用需求。
