台式PC电源金属钣金外壳结构设计

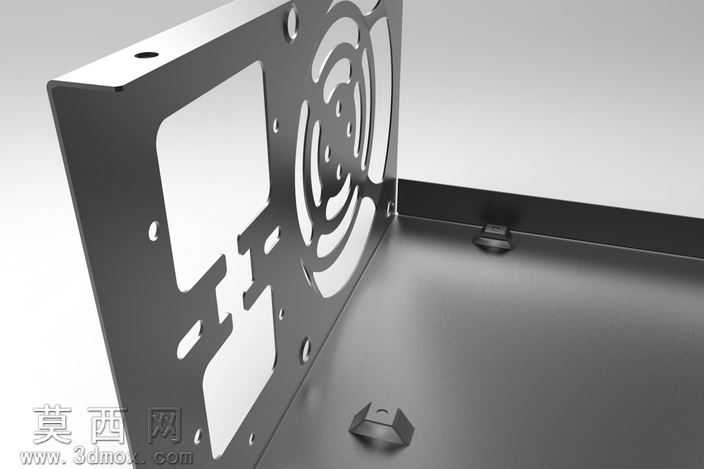

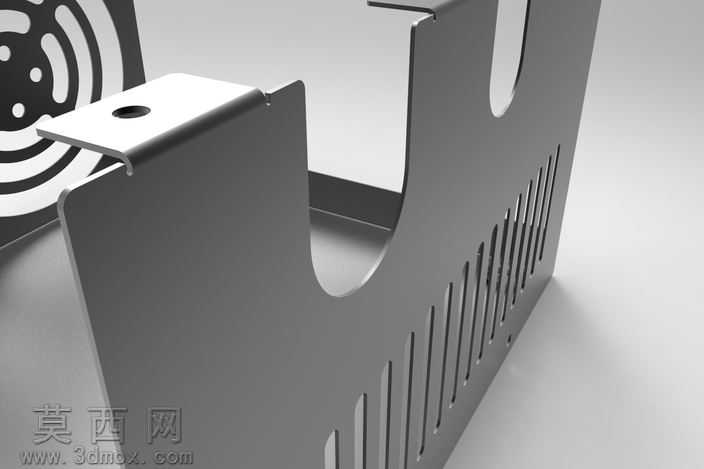

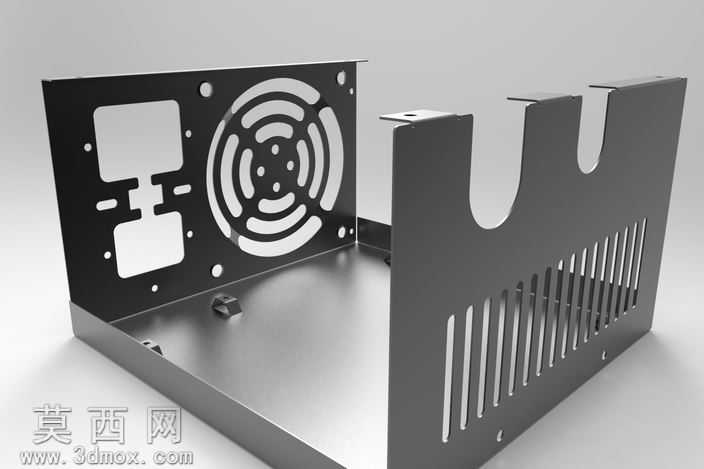

本作品为台式计算机PC电源的金属钣金外壳三维设计，整体采用钣金折弯工艺的结构逻辑完成建模，全程依托三维参数化建模思路搭建，从基础的基体法兰特征开始绘制，先确定外壳的整体围合尺寸，匹配标准ATX电源的安装适配规格，预留出与机箱固定的安装卡位、主板供电线材的出线缺口。建模过程中精准处理每一处折弯止裂槽、边角避让结构，避免钣金加工时出现材料撕裂、装配干涉的问题。外壳后侧面板设计有同心圆排布的散热风扇安装位，预留了风扇固定螺丝孔位，同时在侧面板设计了等距排布的长条形通风散热槽，既保证电源内部工作时的空气流通散热效率，又通过连续的钣金翻边结构提升外壳整体的结构刚度，避免薄金属板出现受力变形的问题。前面板区域预留了电源输入接口、开关档位的安装空位，同时设计了工字型的补强压型结构，提升面板的抗形变能力。材质渲染阶段采用了磨砂镀锌钢板的材质参数，还原真实五金钣金件的哑光金属质感，调整金属粗糙度、反射参数模拟真实冲压钣金件的表面纹理，对边角处的折弯圆角做了精细化处理，还原真实钣金加工的工艺特征。整体结构设计充分考虑钣金加工的工艺可行性，所有开孔、折弯、压型结构都符合常规冲压、折弯设备的加工能力，无需特殊定制工装即可完成生产，同时兼顾了电源外壳的电磁屏蔽需求、结构强度需求与散热需求，各部件之间的连接卡位设计精准，装配时可通过卡扣与螺丝结合的方式完成组装，无需额外焊接工序，有效降低生产装配的成本，外壳内部预留了电源PCB板、变压器、散热片的安装固定柱位，可直接匹配常规PC电源的内部元器件布局，实现结构与功能的高度适配。
