16毫米直径短行程下压式按钮结构设计

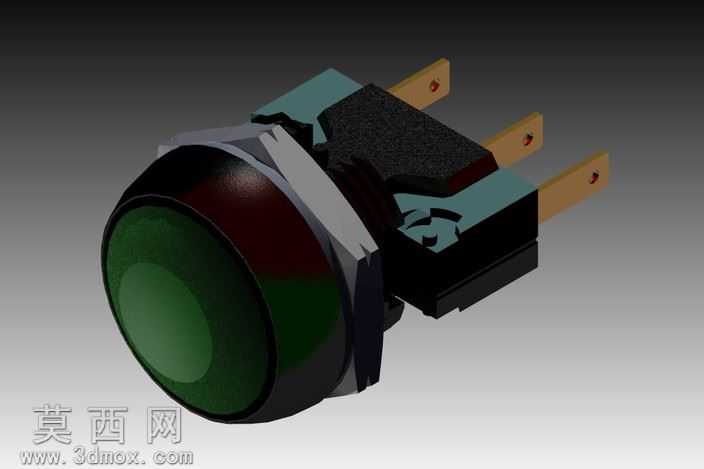

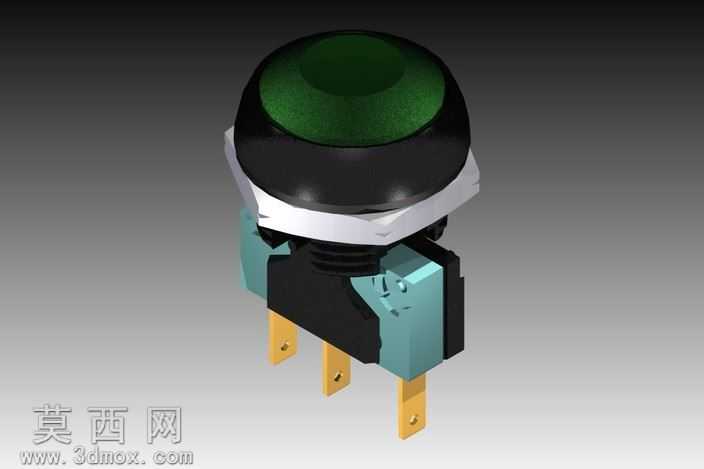

本作品为16毫米直径短行程下压按钮的三维建模设计成果，建模过程中严格遵循工业控制按钮的实际尺寸规范与装配逻辑，首先通过草图绘制勾勒出按钮头部的圆形轮廓，采用旋转凸台命令生成带弧度的绿色操作帽曲面，操作帽边缘做了细微的圆角过渡处理，既符合人体工学按压触感要求，也避免了尖锐棱角带来的使用安全隐患。按钮的基座部分采用分层建模思路，黑色绝缘外壳通过拉伸与切除命令构建出内部的卡扣安装槽位，精准还原了实物中用于面板固定的卡扣结构，确保模型能够模拟真实的面板安装场景。接线端子部分采用铜质材质设定，建模时还原了插片式端子的扁平形态与安装孔位，端子与基座的连接位置做了嵌合结构设计，还原了实际产品中端子与内部触点组件的装配关系。内部的触点支撑结构采用青绿色绝缘材质区分，通过多实体建模方式拆分出静触点、动触片以及复位相关的结构件，各部件之间预留了合理的装配间隙，能够直观展示按钮下压时的触点动作行程逻辑。渲染阶段针对不同部件赋予了对应的材质属性，绿色操作帽采用半透明磨砂塑料材质，调整了材质的漫反射与透明度参数，模拟出工业按钮操作帽常见的柔光质感；黑色基座采用哑光阻燃塑料材质，表面添加了细微的颗粒质感提升真实度；接线端子赋予抛光铜金属材质，调整金属反射参数还原铜件的金属光泽；内部绝缘支撑件采用硬质工程塑料材质，通过色彩区分清晰展现内部结构层次。设计过程中重点考量了短行程按钮的按压行程参数，将按钮下压行程控制在符合16mm规格按钮的常规范围内，各部件的配合尺寸均参考行业通用标准设定，既保证了模型外观的还原度，也让内部结构具备合理的运动逻辑，可用于电气控制类产品的装配演示、结构教学或者相关设备的配套三维布局使用，模型整体结构完整，各部件拆分清晰，能够直观展现这类小型下压按钮的完整构造与装配关系。
