电容放电螺柱焊机配套ETD49变压器三维建模

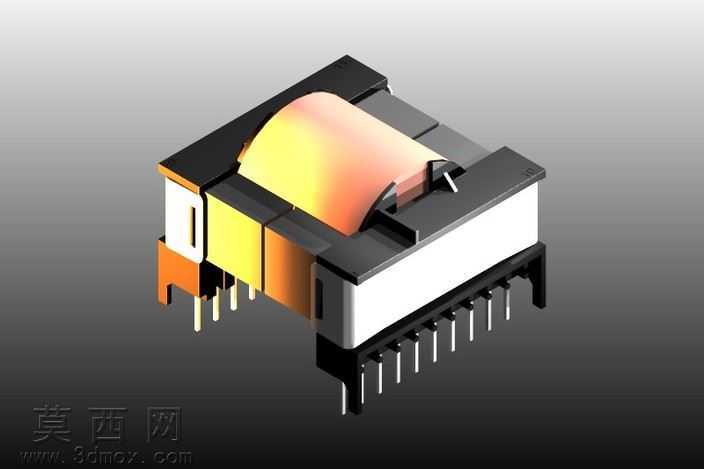

本模型为电容放电螺柱焊机电路板组件配套的ETD49型变压器三维建模成果，建模过程围绕电子变压器的实际生产装配逻辑展开，完整还原了该款变压器的全部结构细节。建模阶段首先依据ETD49磁芯的标准尺寸参数搭建磁芯骨架结构，精准还原了磁芯的E型对接结构、中柱气隙预留位置以及磁芯表面的定位卡槽特征，确保磁芯部分的尺寸公差符合实际电子元器件的装配要求。绕组部分的建模区分了初级绕组与次级绕组的排布层次，还原了绕组外层的绝缘包覆层结构，通过材质参数的调整区分了漆包线绕组、绝缘胶带、外包绝缘层的不同质感，绕组端部的引线出线位置、引脚焊接端的结构都做了精细化处理，完全匹配实际产品的接线逻辑。底座部分采用插装式直插引脚结构设计，精准还原了每一根插针的直径、长度、排布间距以及插针与底座塑封结构的连接关系，底座侧边的定位卡扣、防呆凸台结构都做了完整复刻，能够直接适配电路板的对应焊盘开孔位置，可直接用于电路板装配的干涉检查与布局验证。渲染阶段针对不同部件赋予了对应的材质属性：磁芯部分采用哑光黑色铁氧体材质，调整了材质的粗糙度与反光度还原铁氧体磁芯的磨砂质感；绕组部分的漆包线采用暖铜色金属材质，外层绝缘包覆层采用半透明的聚酯薄膜材质，模拟绝缘层的通透质感与轻微反光效果；底座部分采用黑色阻燃工程塑料材质，插针采用亮面镀锡金属材质，通过光影参数的调整突出不同部件的材质差异，让整体渲染效果贴近实物的视觉表现。整个建模过程严格遵循电子变压器的设计规范，所有结构特征都服务于实际装配需求，既保证了外观的还原度，也兼顾了结构的准确性，可用于电容放电螺柱焊机的电路板整机装配仿真、产品结构展示以及生产前的结构验证工作，能够帮助设计人员提前排查变压器与周边电路板元器件的装配干涉问题，优化电路板的整体布局设计。
