潜水履带式传动链机构三维设计

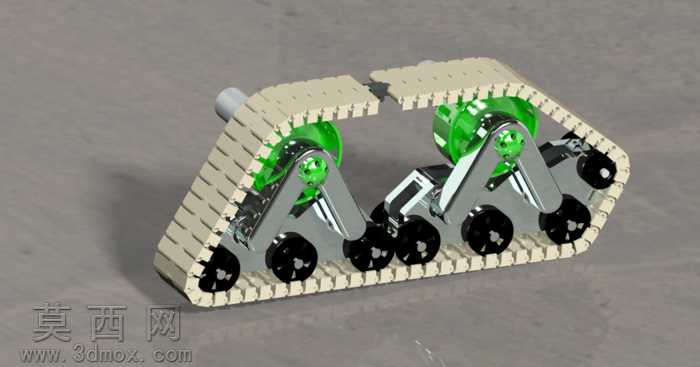

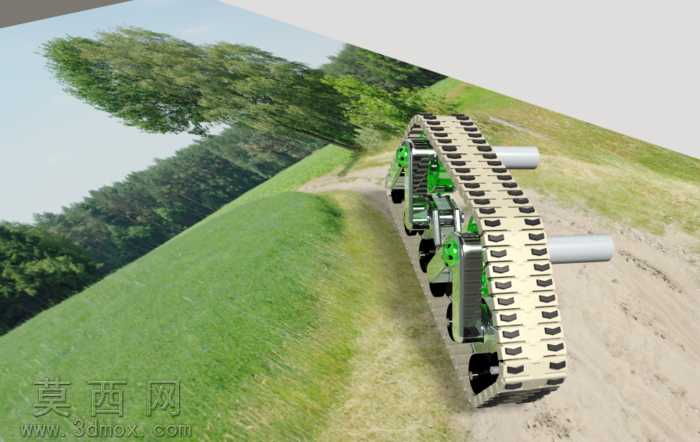

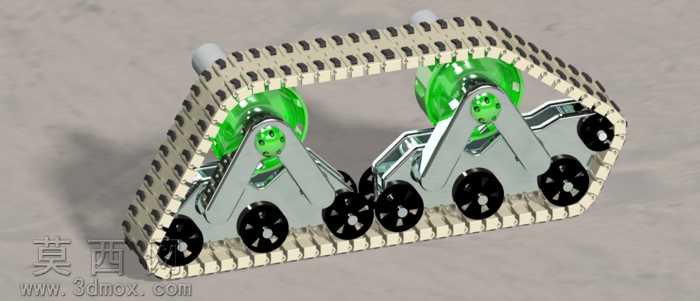

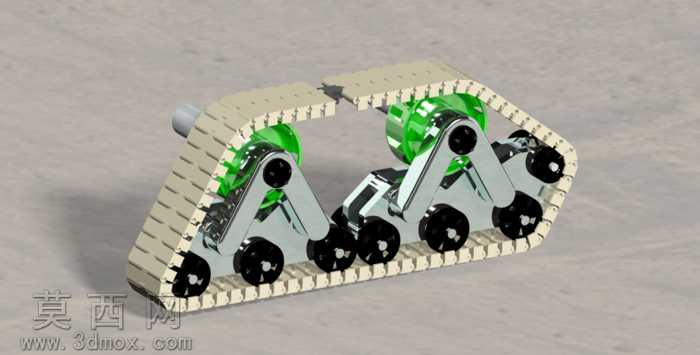

本作品为适配水下作业场景的潜水履带传动链机构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循链传动的啮合设计规范，对履带链节、驱动轮、负重轮、导向张紧轮的配合尺寸进行了精准约束，确保各部件在装配状态下无干涉、运动逻辑通顺。建模阶段先完成单个履带链节的结构绘制，对链节的铰接孔、啮合卡槽、外侧防滑接触面做了细节优化，再通过阵列装配完成整条闭合履带的排布，保证链节与驱动轮齿槽的啮合间隙控制在合理范围，避免运动卡滞。主体支架采用三角承力结构设计，建模时对支架的安装定位孔做了同轴度约束，可同时固定上部驱动轮组与下部负重轮组，上部两个绿色透明材质的驱动轮内置传动连接结构，渲染时采用半透明高亮材质区分功能部件，既直观展示内部传动衔接关系，也让整体视觉层次更清晰。下部的负重轮采用黑色硬质材质模拟工程橡胶轮面与金属轮毂的组合效果，每个负重轮都预留了独立的转动铰接约束，可模拟真实履带行走时的随动转动效果。渲染阶段对金属支架做了哑光银金属材质调整，还原金属构件的磨砂质感，履带链节采用浅米色工程塑料材质模拟水下专用履带的轻量化材质属性，背景采用素色水泥质感地面突出机构主体，光影采用柔和漫反射设置，清晰呈现各部件的结构轮廓与装配关系。设计思路上针对潜水作业的特殊需求，优化了履带的包覆角度，增大履带与接触面的接触面积，降低水下行走时的接地压强，同时三角排布的轮组结构可提升机构越障能力，闭合传动链的张紧度通过上部导向轮的位置调整实现适配，整体结构紧凑，传动路径清晰，可作为水下行走机器人、小型潜水作业载具的行走机构参考模型，完整还原了履带链传动的运动逻辑与结构组成，各部件的装配关系符合机械设计的工程规范。
