公寓建筑采暖通风管线系统三维设计

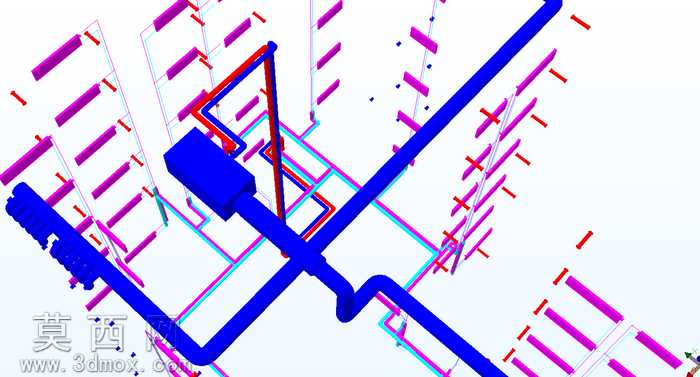

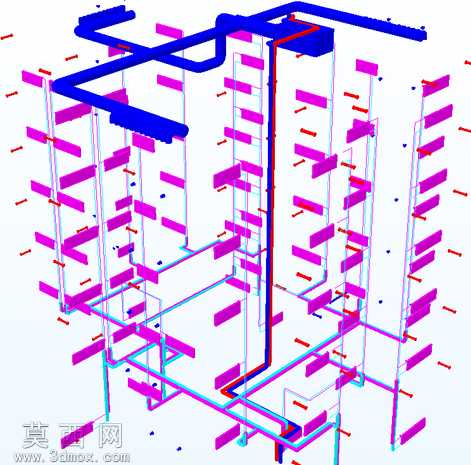

本作品为公寓建筑配套的采暖与通风系统三维设计成果，依托三维BIM建模工具完成全流程搭建，首先依据公寓建筑的户型布局、楼层高度与功能分区规划管线走向，在建模初期就完成了管线碰撞预校验，避免后续施工阶段出现管线交叉冲突的问题。建模过程中，针对不同功能的管线做了明确的视觉区分：主采暖供回水干管采用高饱和度蓝色与红色材质区分供回水路，支管采用对应色系的半透明材质便于观察走向，通风管线采用亮紫色哑光材质，末端风口采用红色短构件标识，整体配色清晰直观，能够快速区分不同系统的构件边界。结构设计上，系统采用竖向立管贯通各楼层，水平干管沿建筑公共区域顶部排布，支管延伸至各个公寓房间的采暖末端与通风点位，管线转弯处采用标准曲率的弯头构件，衔接处做了密封结构的细节还原，保证模型的工程实用性。材质设置阶段，为金属管线赋予了轻微反光的金属质感，为通风管道赋予了复合板材的哑光纹理，不同构件的材质区分度高，渲染后能够清晰呈现整个管线系统的空间层次。设计思路围绕民用公寓的暖通使用需求展开，兼顾采暖系统的水力平衡与通风系统的气流组织合理性，在保证系统功能达标前提下尽可能压缩管线占用的竖向空间，提升建筑室内的净空高度，模型完整还原了从主干管到末端点位的全链路构件，可直接用于施工交底、方案展示与管线综合优化参考，整体建模精度达到施工级模型标准，构件参数符合民用建筑暖通设计的相关规范要求，能够直观呈现整个公寓建筑暖通系统的空间布局与连接逻辑。
