电动方程式赛车用行星齿轮传动结构

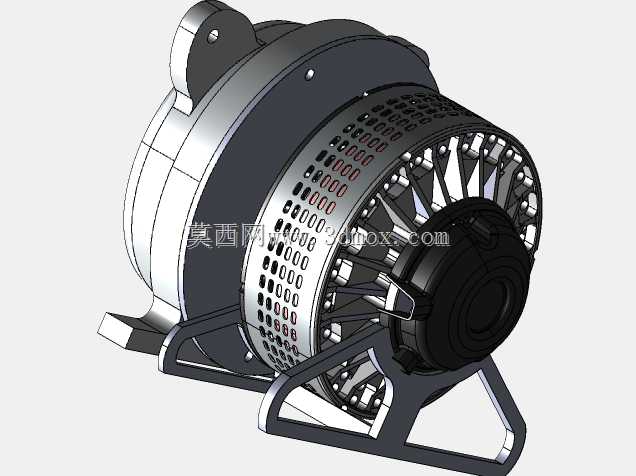

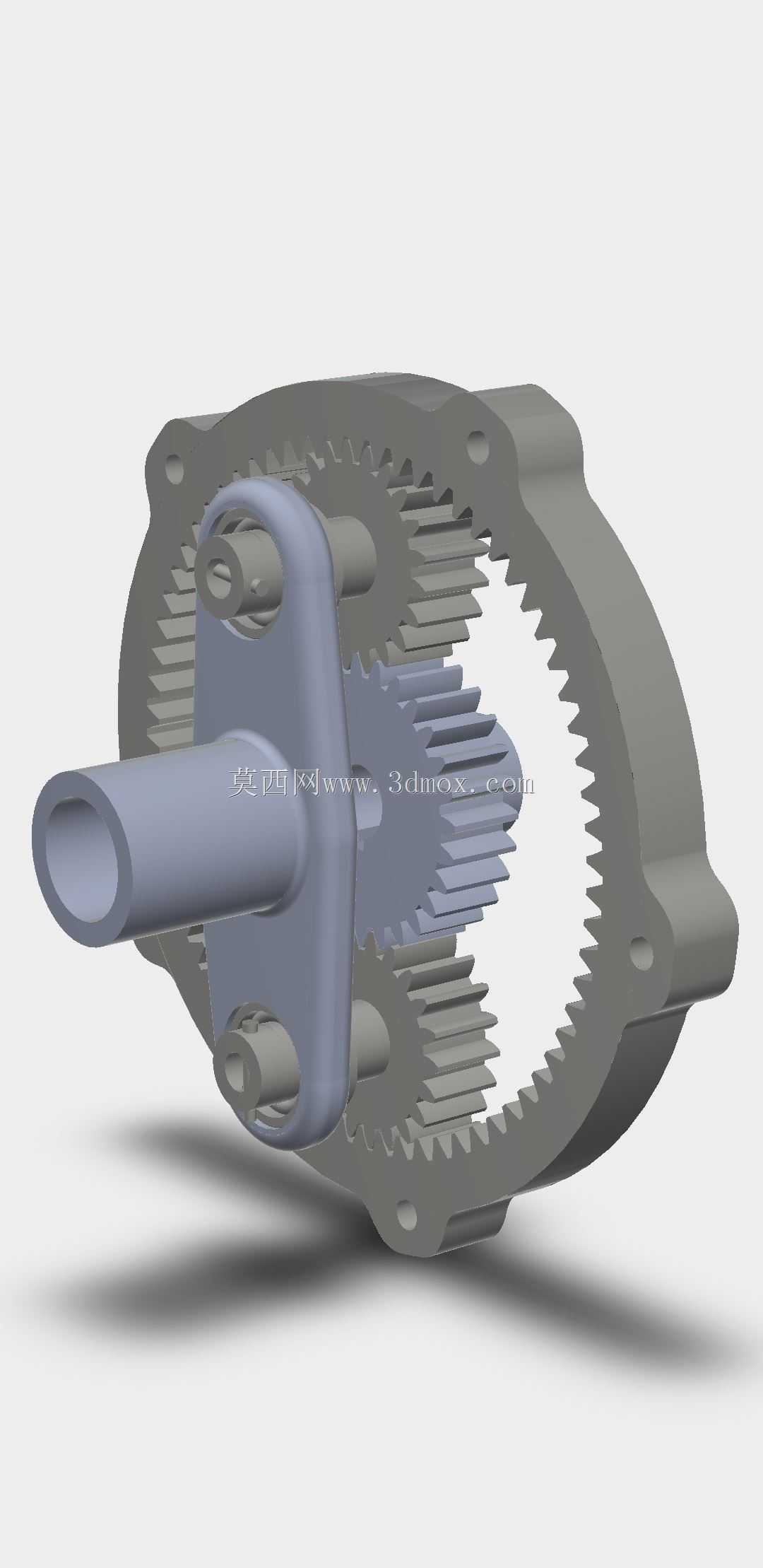

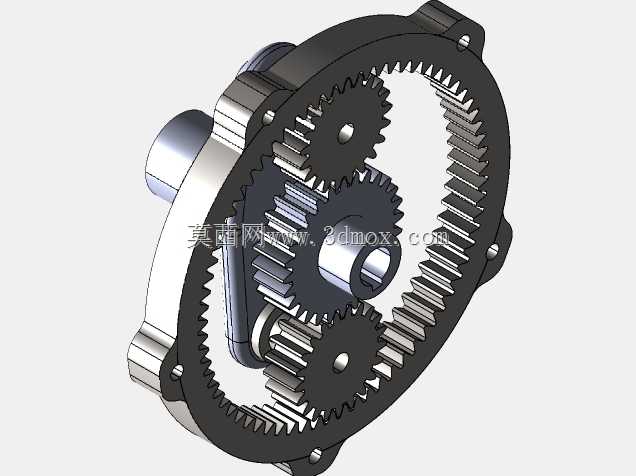

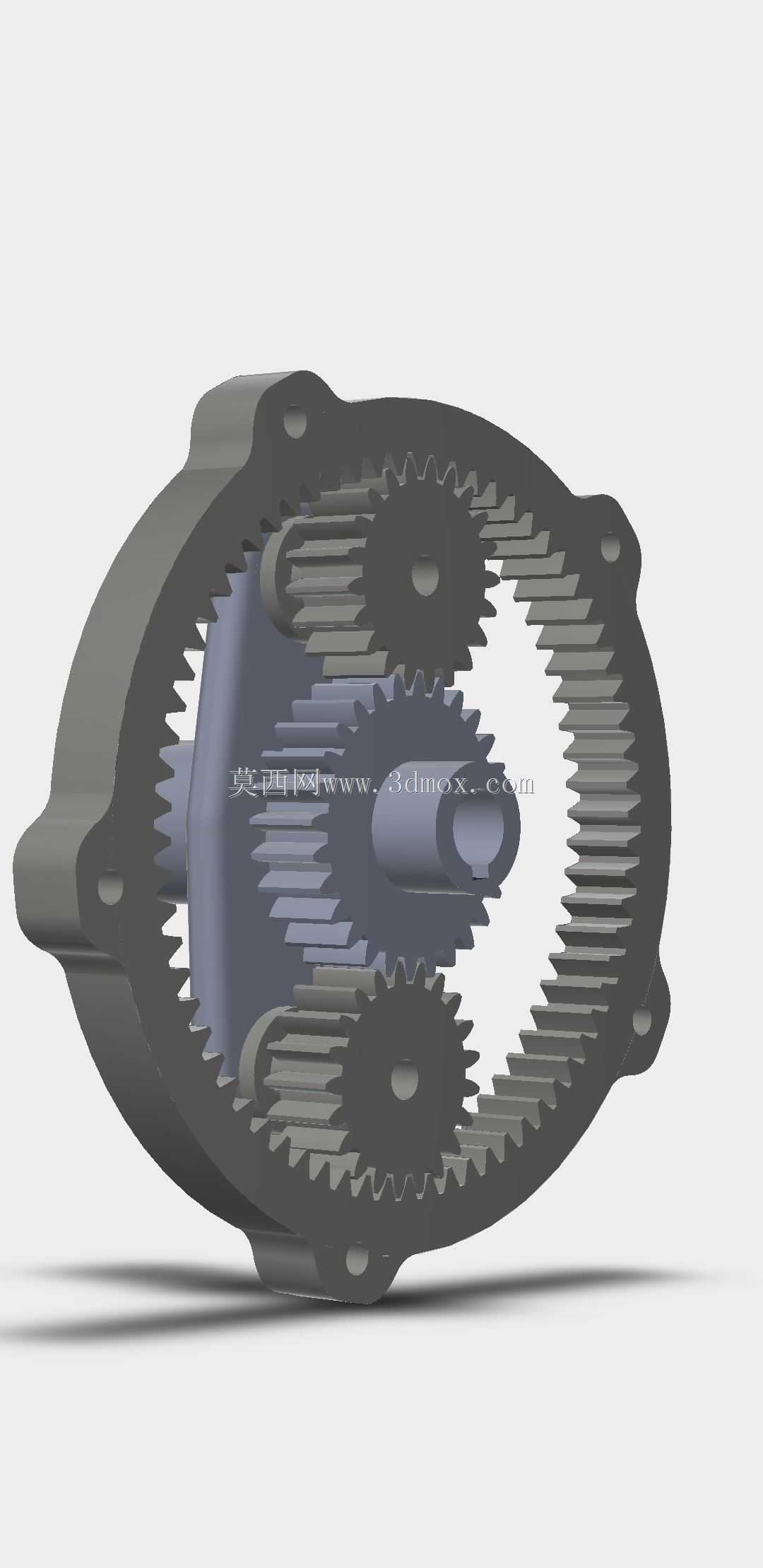

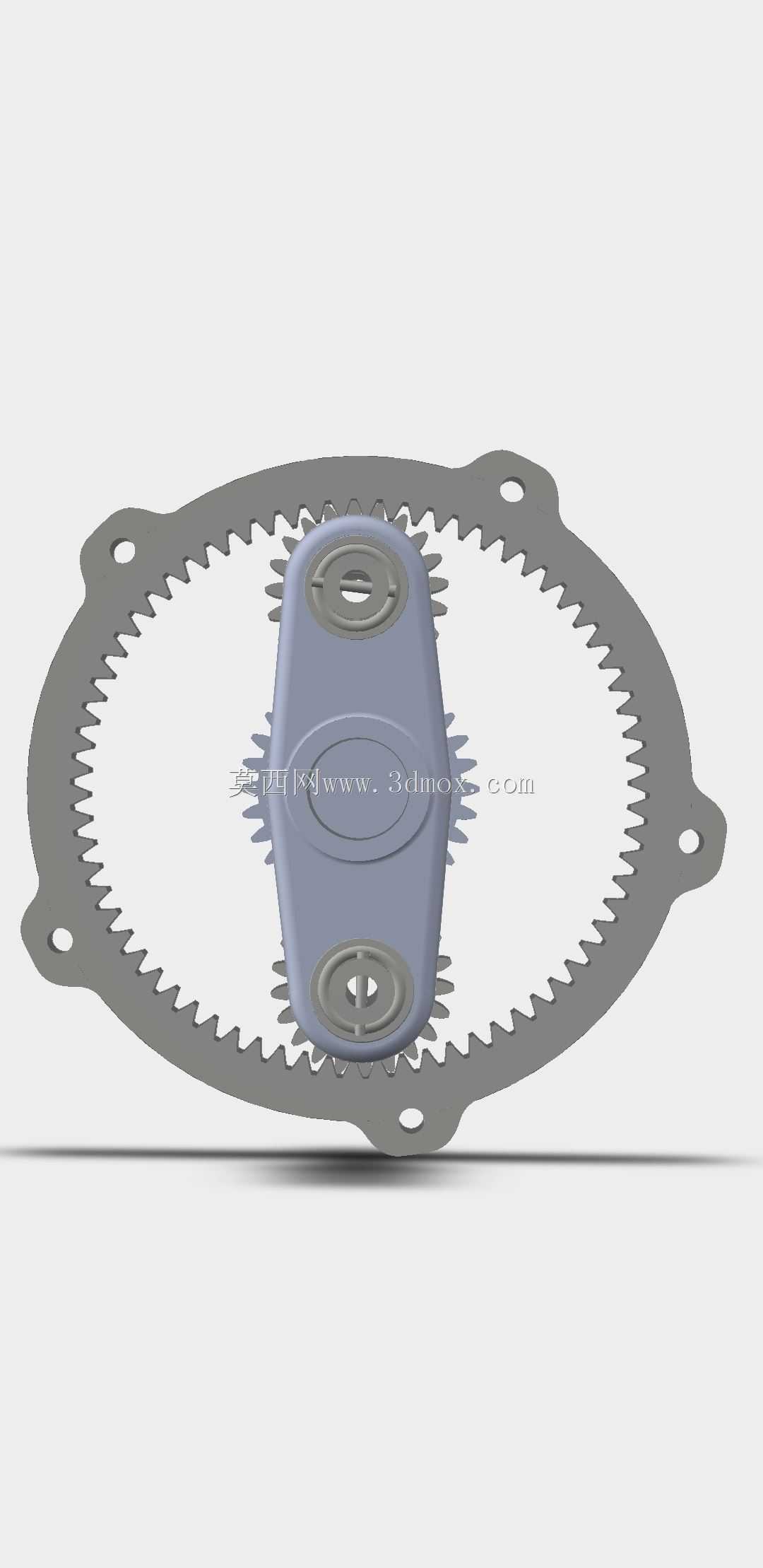

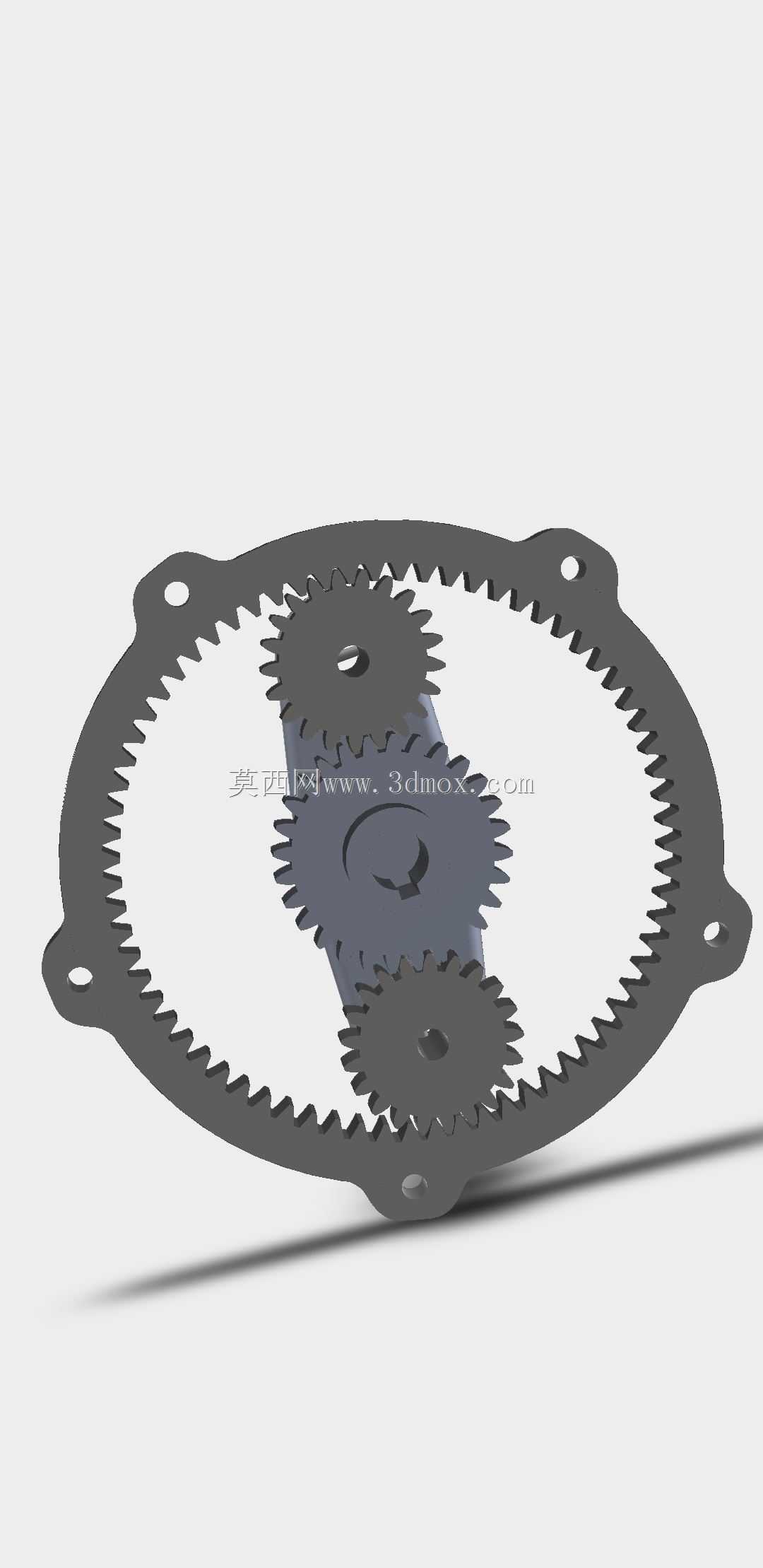

这款行星齿轮传动结构主要面向学生电动方程式赛车的动力传输场景设计，是赛车动力总成中连接驱动电机与车轮传动半轴的核心减速部件，承担着匹配电机高转速输出特性、放大输出扭矩、保障动力平稳传递的关键作用，能够适配电动方程式赛车紧凑的底盘布置空间与激烈驾驶工况下的载荷需求。在实际赛事应用中，该结构可将驱动电机输出的高转速低扭矩动力，按照固定传动比完成转换，让电机始终工作在高效转速区间，同时满足赛车急加速、高速巡航、连续过弯等不同行驶状态下的动力输出要求，避免因传动匹配不当导致的动力损耗或部件过载损坏。从功能特性来看，该行星齿轮结构采用经典的NGW型行星传动布局，以内齿圈作为固定构件，太阳轮连接动力输入侧，行星架作为动力输出端，三个均匀分布的行星轮同时与太阳轮、内齿圈啮合，能够实现功率分流，让载荷均匀分布在多组啮合齿面上，相比传统定轴齿轮减速结构，在相同减速比与承载能力要求下，体积更小、重量更轻，传动效率更高，运行过程中的振动与噪音也更低，非常适合对重量控制极为严苛的方程式赛车使用。设计过程中，工程师首先围绕电动方程式赛车的动力参数与底盘安装空间边界开展匹配计算，确定3.5的传动比来适配所选驱动电机的输出特性与轮胎滚动半径，确保赛车的最高车速、加速性能满足赛事规则与竞技需求；齿轮参数选定上，结合载荷计算结果确定模数为2.5，太阳轮、行星轮、内齿圈的齿数分别为21齿、28齿、70齿，对应分度圆直径分别为52.5mm、70mm、175mm，在保证齿面接触强度与齿根弯曲强度满足峰值载荷要求的前提下，尽可能压缩结构的径向尺寸，适配赛车底盘的安装空间。结构布局上，三个行星轮通过轴承均匀安装在行星架的定位轴上，行星架输出端直接对接传动半轴，输入轴与太阳轮采用同轴一体式设计，外壳集成内齿圈与安装法兰，可直接通过法兰孔固定在赛车底盘的动力舱安装位上，整体结构的安装边界清晰，轴向与径向尺寸紧凑，不需要额外设计复杂的转接固定结构，能够有效降低动力总成的整体重量，同时减少传动链路的连接间隙，提升动力响应的直接性。在细节设计上，齿轮齿廓采用渐开线修形处理，能够降低啮合过程中的冲击载荷，提升传动平稳性；行星轮轴与行星架之间采用滚针轴承支撑，可承受高速运转下的径向载荷，减少转动摩擦损耗；外壳采用轻量化的高强度铝合金材质，在保证结构刚度的前提下进一步降低自重，适配赛车的轻量化设计需求。
