齿条直齿圆柱齿轮啮合滚切加工结构展示

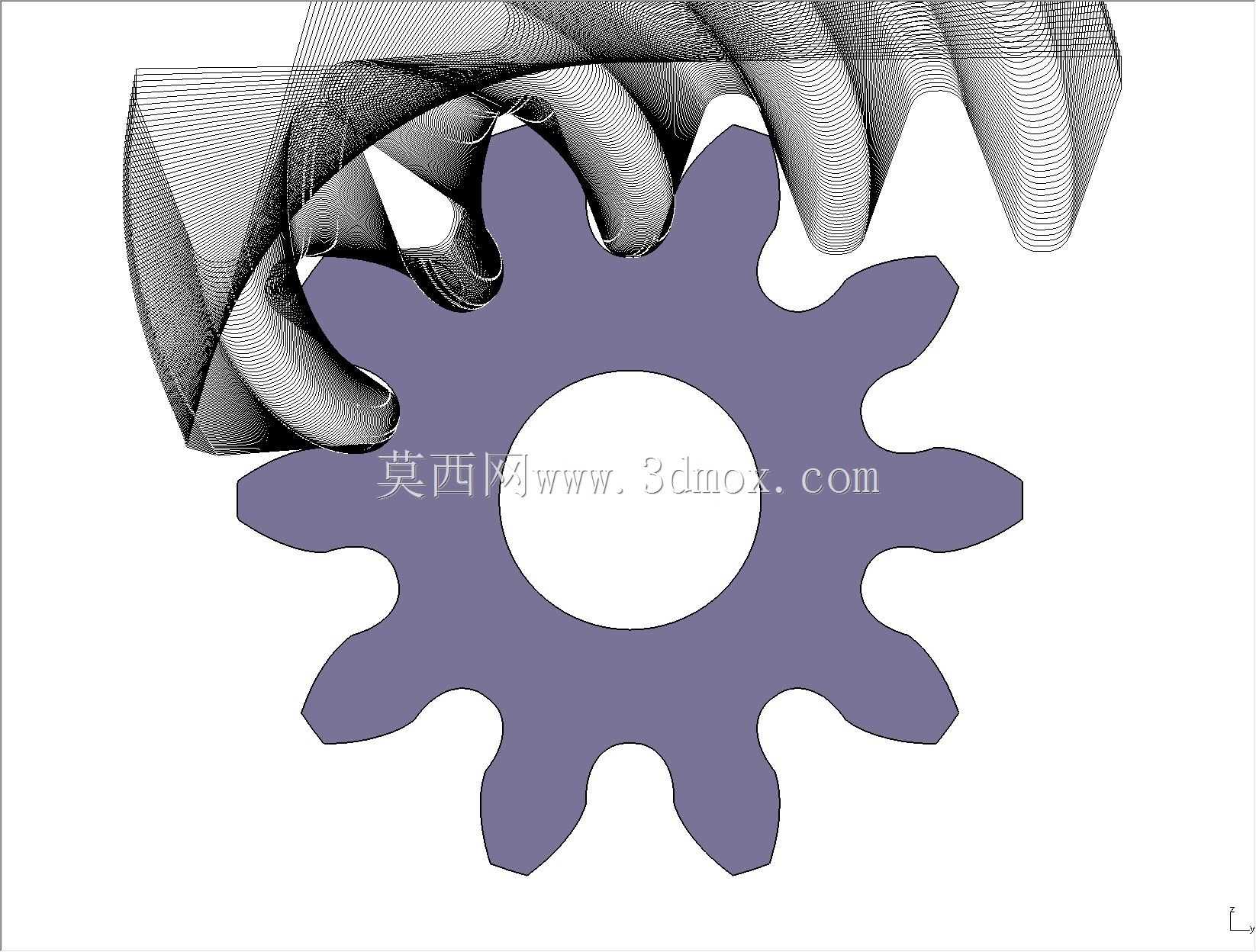

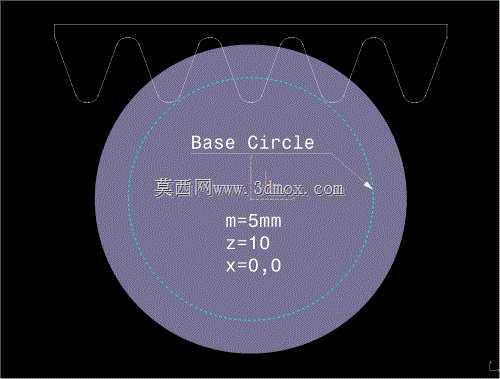

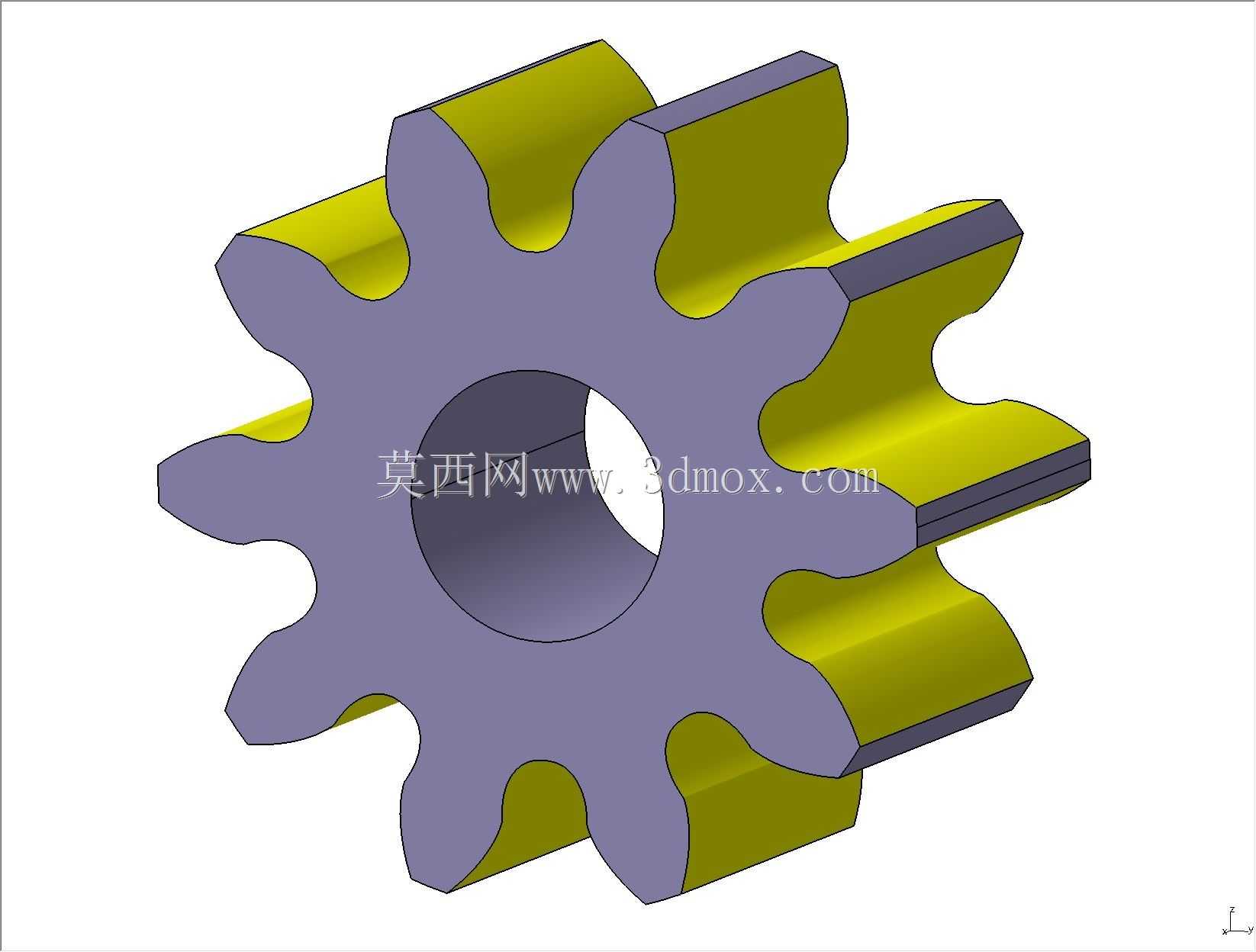

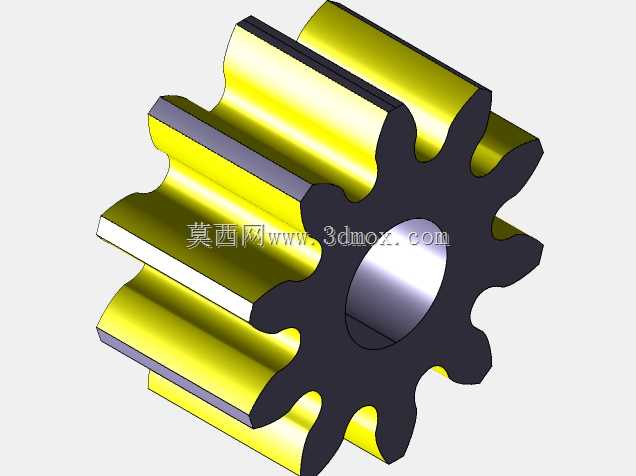

这套齿轮加工结构模型，核心还原了齿条刀具滚切直齿圆柱齿轮的完整啮合运动过程，广泛应用于通用机械传动领域的齿轮加工场景，覆盖机床主轴传动、减速机变速机构、输送设备动力传递等多个工业场景的齿轮件加工验证环节，可用于滚齿加工前的工艺校验、啮合干涉排查以及变位系数选型验证，为实际齿轮加工工序提供前置的运动逻辑参考。从功能特性来看，模型完整复现了齿条轮廓与轮齿渐开线齿面的啮合生成逻辑，清晰展现了滚切过程中齿廓的形成轨迹，可直观观察到齿数较少时齿根处的边棱结构，同时能模拟不同齿廓移位系数对轮齿成型的影响：当齿廓移位系数取负值时可大幅改善根切现象，取正值时则能有效避免轮齿啮合过程中的顶切问题，帮助工艺人员快速验证变位参数的合理性，减少实际加工中的试切成本。设计思路上，整套结构围绕范成法加工齿轮的核心原理搭建，严格遵循直齿圆柱齿轮的齿廓生成规律，将齿条刀具的直线切削刃与轮齿渐开线的包络生成过程做了可视化呈现，完整还原了刀具与齿坯之间的展成运动关系，让原本抽象的齿廓形成过程变得直观可查。从外形与安装边界来看，展示的直齿圆柱齿轮采用中心通孔安装结构，中心孔为标准光孔设计，可适配常规传动轴的装配需求，轮齿沿圆周均匀分布，齿顶圆、齿根圆尺寸符合常规模数直齿轮的设计规范，配套的齿条刀具切削刃平直，与轮齿的啮合间隙控制在合理范围内，整体结构无多余外凸部件，可直接用于传动机构的装配模拟，也可作为滚齿机加工工位的工艺演示载体，帮助一线操作人员理解展成法加工的运动逻辑，也能为齿轮设计阶段的参数选型提供直观的验证依据，规避因参数选择不当导致的根切、顶切等加工缺陷，提升齿轮成品的传动精度与啮合稳定性。
