汽车驱动桥差速器齿轮传动结构

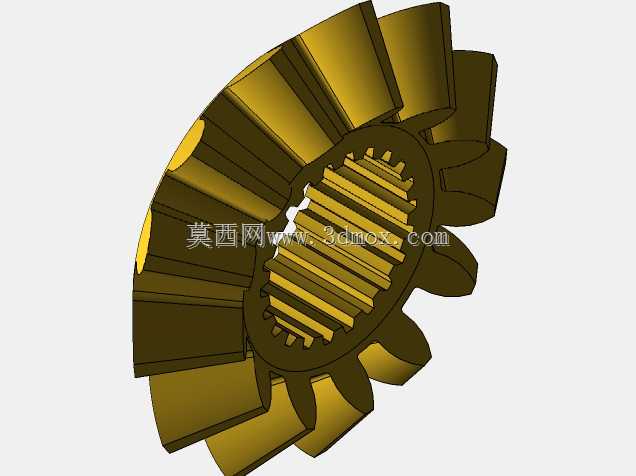

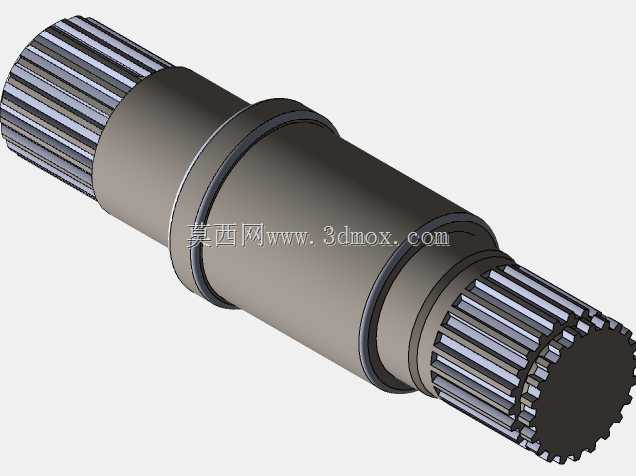

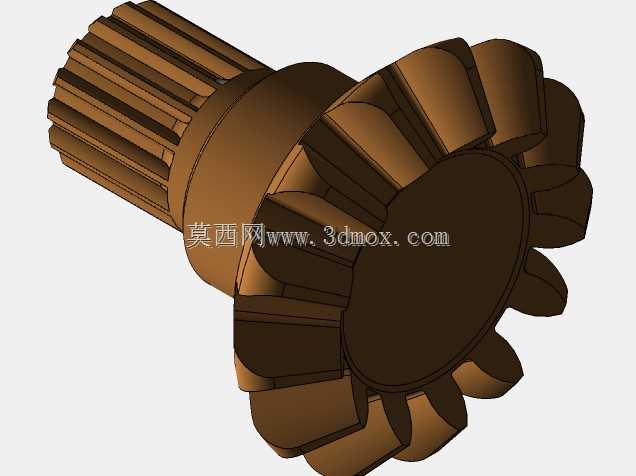

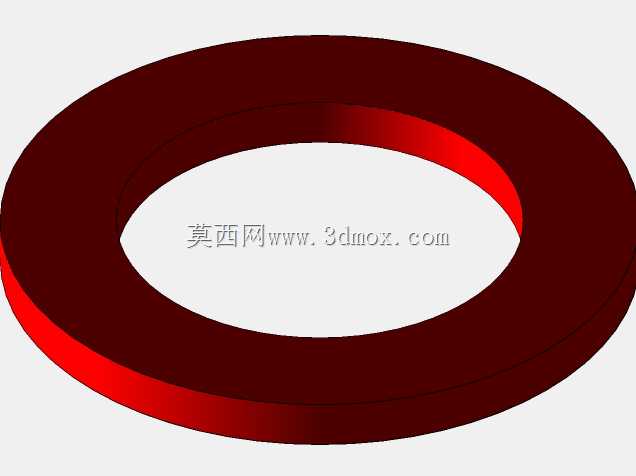

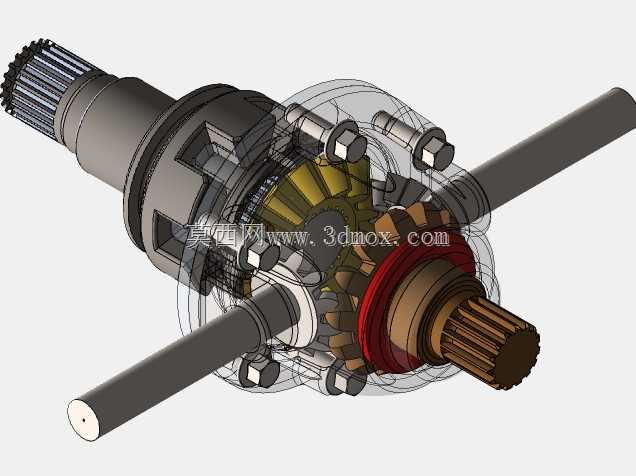

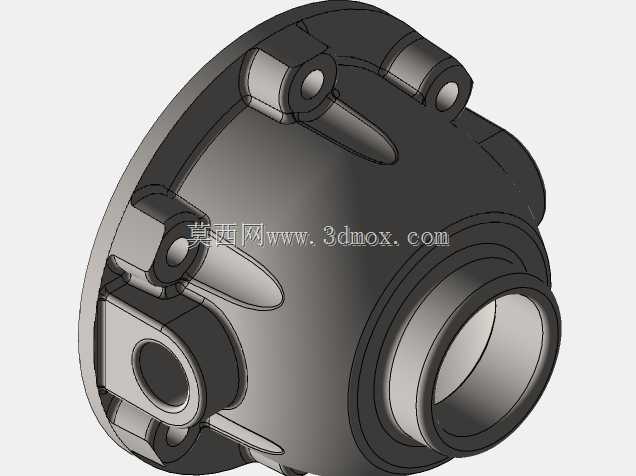

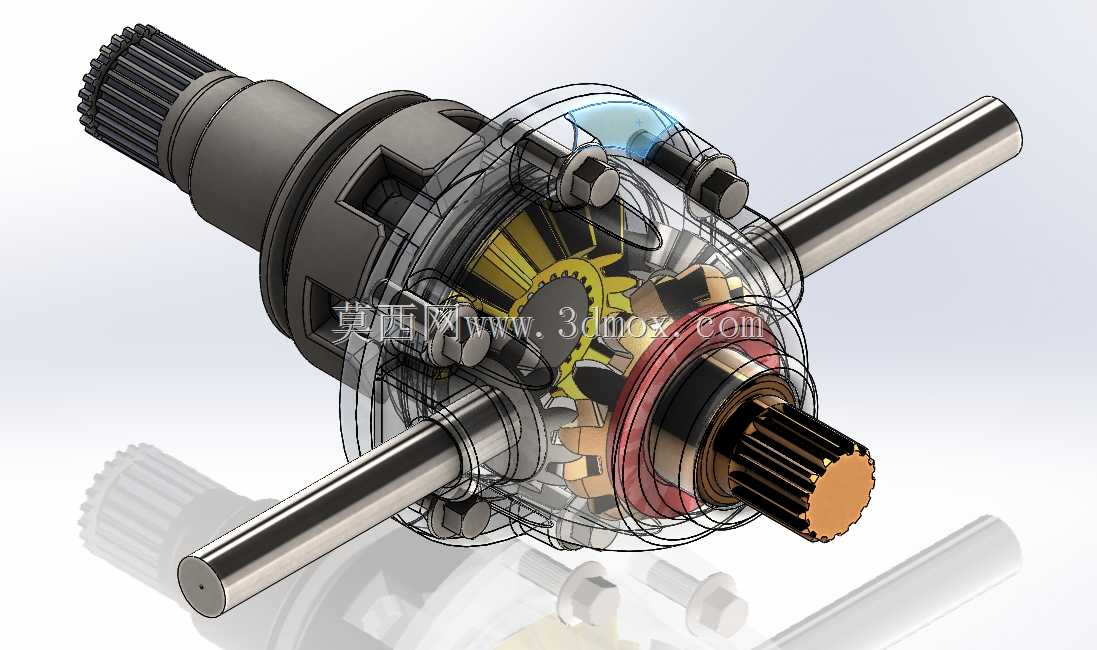

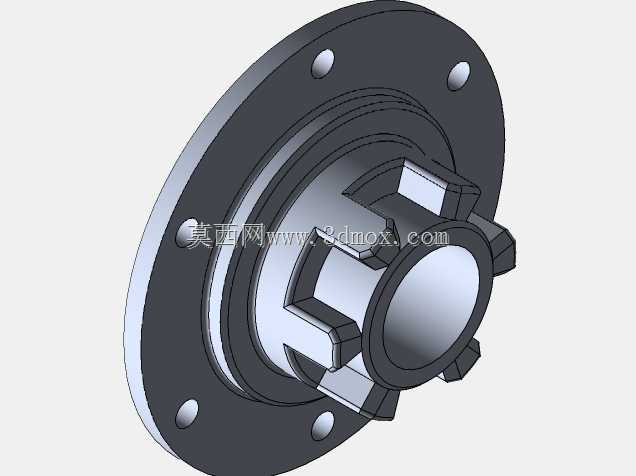

差速器齿轮箱是汽车驱动系统中的核心传动部件，主要应用于各类燃油乘用车、新能源乘用车、轻型商用车的驱动桥总成中，是保障车辆转向与复杂路面行驶能力的关键结构。在实际车辆运行场景中，当车辆进行转弯动作、或是行驶在坑洼不平的非铺装路面时，两侧驱动轮的滚动半径与实际行驶路径长度会出现明显差异，如果两侧车轮被刚性连接同步转动，就会出现轮胎滑磨、传动部件额外受力、转向阻力过大等问题，严重时甚至会损坏传动构件、引发行驶安全隐患，而差速器齿轮箱的核心作用，就是在将动力传递至两侧驱动轮的同时，允许两侧车轮以不同转速转动，在保证动力持续输出的前提下，适配不同的行驶工况需求。这款差速器齿轮箱采用对称式锥齿轮传动结构，核心包含差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、两端花键输出轴等核心构件，整体采用同轴输入、双侧垂直输出的布局形式，输入轴端采用渐开线花键结构，可与主减速器从动齿轮可靠连接，接收经变速箱、主减速器传递而来的发动机或驱动电机扭矩；两侧输出轴同样采用花键连接结构，可直接与左右半轴对接，将动力传递至车轮端。在设计过程中，首先围绕动力分配的核心需求，确定了行星齿轮与半轴齿轮的模数、齿数与压力角参数，保证齿轮啮合重合度满足扭矩传递要求，同时通过齿面修形设计降低啮合冲击与运行噪音；差速器壳体采用框架式镂空结构，既保证了壳体的结构强度，能够承受齿轮啮合带来的径向与轴向载荷，也为内部齿轮预留了充足的润滑空间，工作时齿轮飞溅的润滑油可在壳体内部循环，充分润滑各个啮合点与配合面，减少部件磨损。在安装边界方面，这款差速器的整体径向尺寸适配主流紧凑级车型的驱动桥安装空间，轴向安装长度可匹配对应车型的桥壳内腔尺寸，两端输出轴的花键参数与半轴完全适配，十字行星齿轮轴与差速器壳体采用过盈配合加定位销固定的方式，避免大扭矩传递时轴体出现窜动；行星齿轮背部与差速器壳体之间设置有耐磨垫片，可承受齿轮转动时产生的轴向推力，同时垫片采用低摩擦耐磨材质，长期运行也不会出现过度磨损导致的间隙过大问题。在实际装配时，差速器整体通过两端的轴承支撑在驱动桥壳内部，可随主减速器从动齿轮同步转动，当车辆直线行驶时，行星齿轮随差速器壳体整体公转，自身不发生转动，两侧半轴齿轮转速相同，动力均匀分配给两侧车轮；当车辆转弯时，内侧车轮受到更大的行驶阻力，行星齿轮在公转的同时发生自转，自动降低内侧半轴转速、提升外侧半轴转速，在保证总输出扭矩不变的前提下，让两侧车轮以适配转弯半径的转速滚动，既避免了轮胎滑磨，也让转向动作更加顺畅，大幅提升车辆行驶的稳定性与操控性。
