带皮带输送结构的砂石筛分设备

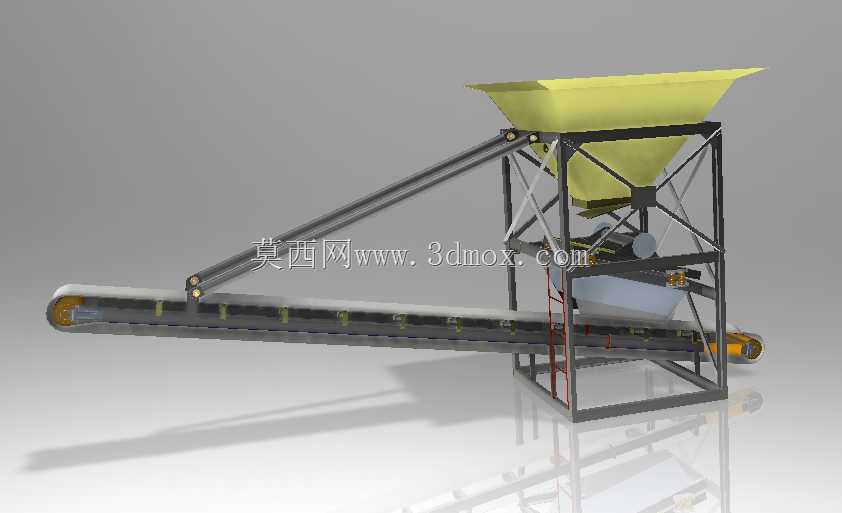

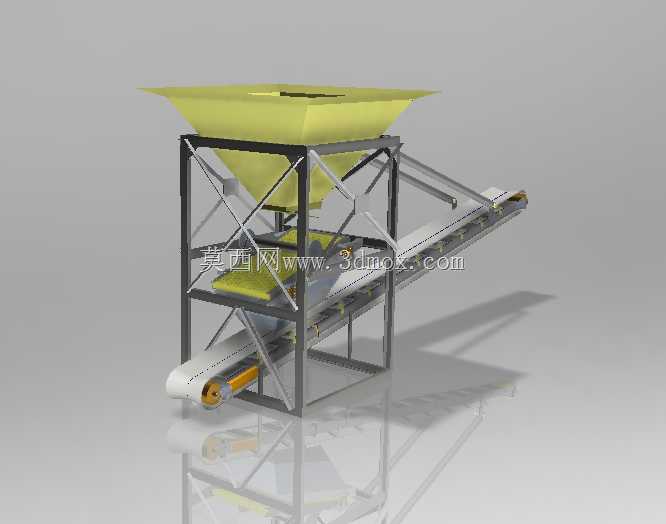

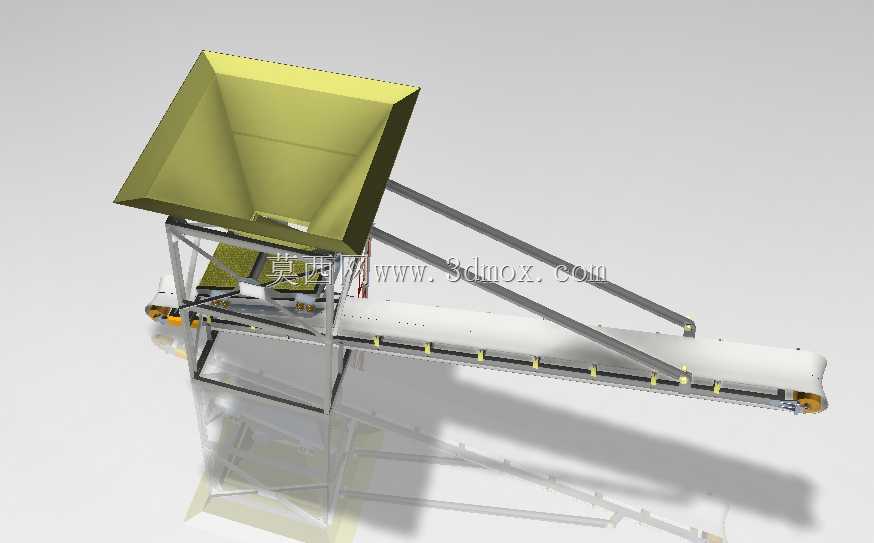

该设备主要应用于砂石骨料加工、矿山选矿、建筑废料回收、商混站原料预处理等作业场景，可独立完成散状砂石物料的分级筛分与定向输送作业，适配中小型砂石加工场的连续生产需求，能够将混合粒径的砂石原料按照粒度规格完成分级，同时将筛分后的合格物料输送至指定堆料区域或下一加工工序，减少人工转运的作业强度，提升散料处理的连续作业效率。设备整体采用钢架桁架式支撑结构，上方设置大容积倒锥形受料斗，料斗采用上宽下窄的渐缩结构设计，能够承接装载机或上料设备倾倒的大批量散状物料，依靠物料自重均匀向下方筛分单元给料，避免物料堆积卡堵，料斗边缘做加厚折边处理，提升受料时的抗冲击性能，减少物料倾倒过程中对结构的磕碰损伤。筛分单元搭载振动激振结构，工作时通过高频小幅振动将落入筛面的物料按照筛网孔径完成粒度分级，筛面采用倾斜布置，配合振动作用力让物料在筛面上保持匀速向前运动，避免筛孔堵塞，保证筛分精度与处理效率，筛分后的不同粒径物料可通过对应出料口导出，其中符合粒度要求的细料直接落入下方衔接的皮带输送机构。皮带输送机构采用倾斜布置的长距离带式结构，两端设置传动滚筒与改向滚筒，配套张紧调节结构保证皮带运行张力稳定，输送槽采用半封闭托辊支撑，避免输送过程中物料撒漏，可将筛分后的成品物料平稳输送至数米外的堆料点，输送角度与长度经过适配设计，匹配常规砂石场的堆料高度需求，无需额外增设转运设备。设备整体采用模块化设计思路，支撑机架采用型钢焊接拼装结构，各连接节点采用螺栓紧固搭配焊接加固的方式，既保证整体结构的抗振稳定性，又方便现场拆装转运，爬梯设置在机架侧方，方便操作人员定期检查筛网磨损情况、维护激振部件；设备安装时仅需平整硬化地面即可固定，整体占地边界紧凑，无需复杂的土建基础，适配临时作业场地与固定加工场地的双重使用需求，各运动部件均预留安全防护安装位，可根据作业需求加装防护外罩，避免运行过程中物料飞溅造成安全隐患。
