移动式滚筒砂石筛分设备结构设计

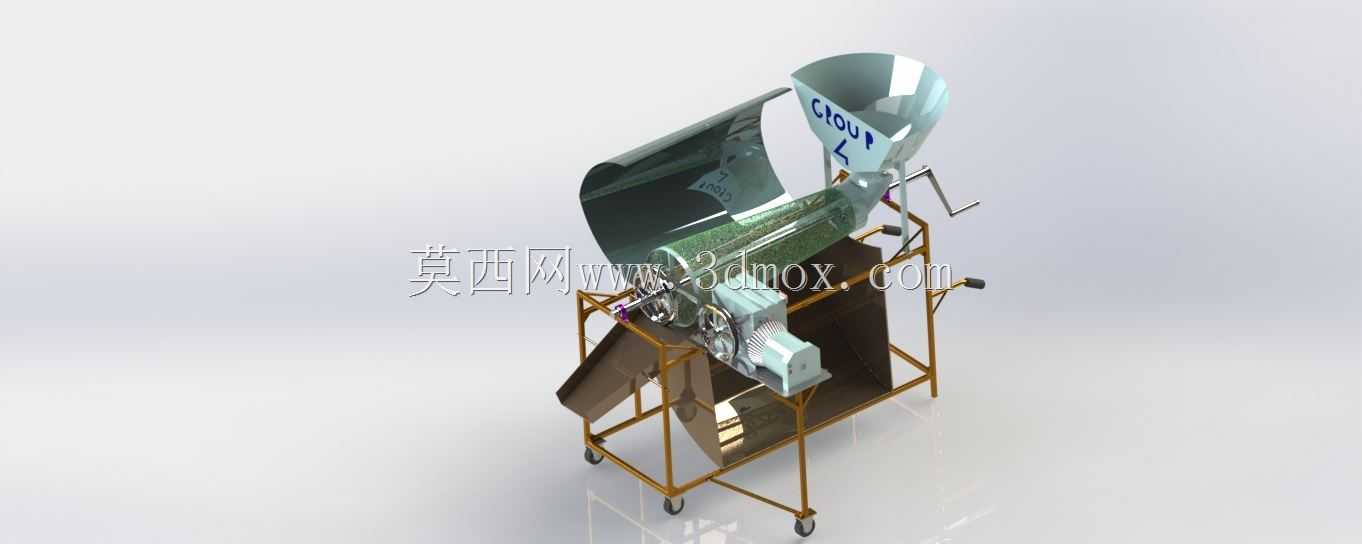

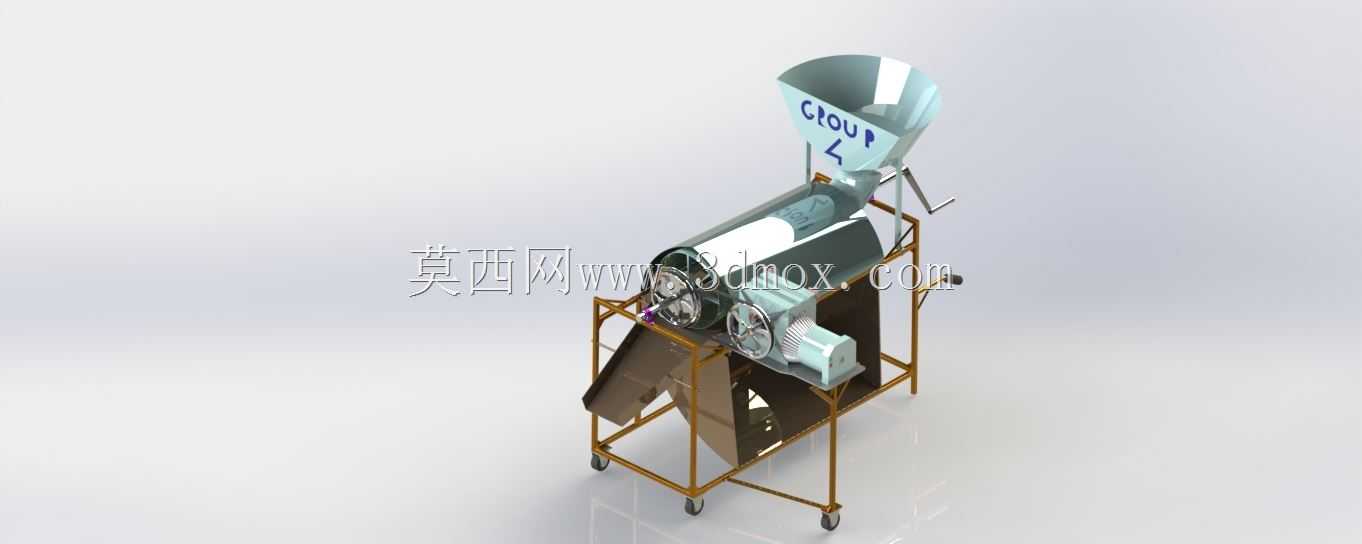

这款移动式滚筒砂石筛分设备，主要面向小型建筑工地、砂石料零散售卖点、家装施工场地等场景设计，可完成砂石原料的粗细颗粒分级作业，替代传统人工筛沙的高强度劳作，适配小批量、多作业点转移的筛分需求，解决固定筛分设备转场困难、小场地无法布设的痛点。设备核心筛分功能由电机驱动的锥形筛分滚筒实现，设计阶段将滚筒工作转速设定在30转/分区间，该转速下砂石颗粒在筒内受重力与旋转摩擦力共同作用，可沿锥面匀速向出料端移动，避免转速过高导致砂石随筒壁同步旋转无法筛分、转速过低导致筛分效率不足的问题。进料端设置带调节空腔的漏斗结构，作业人员可通过调整空腔开度控制进入滚筒的砂石流量，避免瞬时进料过多造成滚筒堵塞、筛分不彻底的情况。筛分滚筒采用锥形结构设计，细粒径砂石在移动过程中透过筒壁网孔落入下方的细料收集托盘，大粒径砂石则沿锥面滑动至末端，从大颗粒出料托盘排出，实现两类物料的自动分流。设备额外配置了可开合的防尘盖板，能够阻挡筛分过程中扬起的粉尘外溢，改善作业现场的环境，同时避免砂石从滚筒内飞溅伤人。考虑到部分临时作业场景无电力供应的情况，设备设计了可拆卸的转动手柄，可切换至手动驱动模式完成筛分作业，适配无电场景的应急使用需求。整机采用框架式结构搭载脚轮总成，无需额外固定安装，作业人员可直接推动设备在场地内转移位置，对作业地面的平整度要求较低，无需提前做硬化基础处理。设备整体结构紧凑，框架边界尺寸适配小型施工场地的狭窄通道通行需求，进料斗高度符合人工上料的操作 ergonomic 要求，无需额外配置上料输送设备即可单人完成上料、筛分、集料全流程操作，收集托盘采用抽拉式设计，筛分完成后可直接抽出托盘转运物料，减少二次搬运的工作量。
