履带式液压挖掘机动臂铲斗作业结构

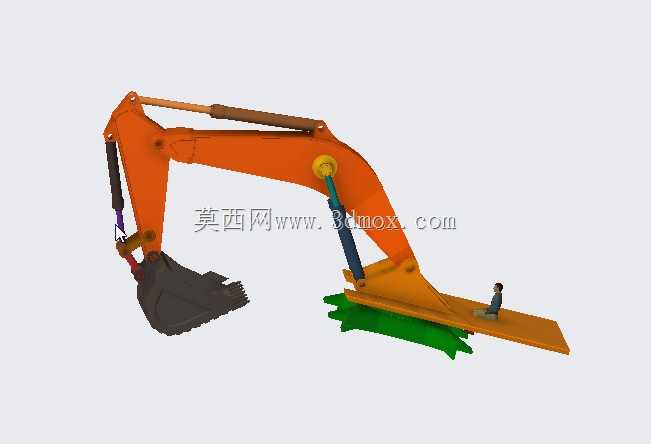

　　该三维作品围绕履带式液压挖掘机的作业机构展开，重点呈现底盘回转平台、动臂、斗杆、铲斗以及液压执行件之间的空间配合关系，适合用于土方机械方案校核、运动干涉检查和作业姿态演示。实际工程中，这类设备主要承担基坑开挖、场地平整、散料装卸、管沟清理和破碎辅助等任务，工作装置需要在举升、收斗、挖掘、回转和卸料之间连续切换，因此各铰接点的位置、油缸行程和连杆比例会直接决定挖掘力、卸料高度与作业半径。

　　建模时先以履带底盘作为安装基准，确定两侧行走架、回转支承和上部平台的中心关系，再沿平台前部布置动臂铰点。动臂采用变截面箱形结构的外形表达，既保留工程机械中常见的厚重支撑形态，也为液压管路、支座和驾驶室周边留出避让空间。斗杆与动臂通过销轴连接，铲斗连杆机构按照摇杆、摇臂和拉杆的传动路径布置，使铲斗在收斗和卸料时能够获得合理转角。液压油缸分别承担动臂升降、斗杆收放和铲斗翻转动作，缸筒与活塞杆的连接座需要与结构件耳板同轴，避免运动中出现侧向别劲。

　　从安装边界看，履带宽度决定整机通过性和下部支撑范围，回转平台半径影响尾部回转安全距离，工作装置在完全展开时需要校核前端铲斗与地面、运输状态时需要校核斗杆和铲斗与平台、驾驶室之间的间隙。动臂根部铰点高度、油缸下支点位置和斗杆长度相互耦合，若铰点布置过低，挖掘初期容易出现铲斗触地后姿态受限；若动臂抬升轨迹过高，则会增加运输高度并影响稳定性。该结构在表达上保留了主要焊缝区域、销轴连接、油缸支座和铲斗切削轮廓，便于设计人员判断载荷传递路径。

　　作业场景中，挖掘阻力经铲斗、斗杆、动臂逐级传递至回转平台，履带接地面积提供整机抗倾覆支撑。模型可用于检查最大挖掘深度时斗杆与地面的夹角、最高卸料位置时铲斗开度，以及回转过程中工作装置与尾部、侧方障碍物的距离。对于教学演示或方案评审而言，这种按真实运动关系搭建的结构能够清晰展示液压挖掘机从入土、挖掘、提升、回转到卸料的完整动作逻辑，也可为后续细化履带张紧装置、驾驶室布局和液压管路走向提供基础参照。
