220伏特卧式液压离心泵三维结构设计

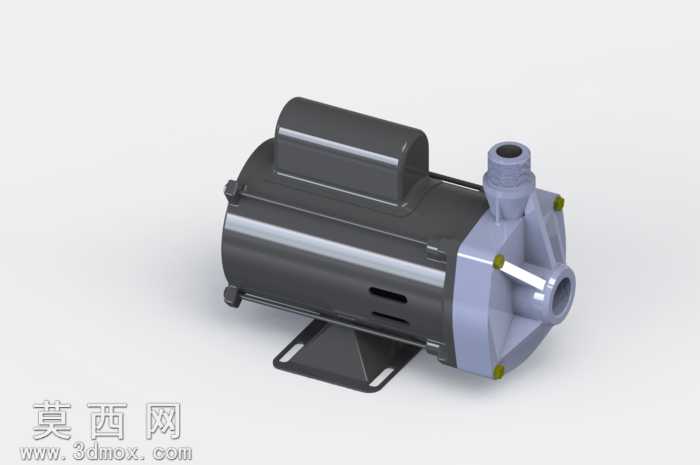

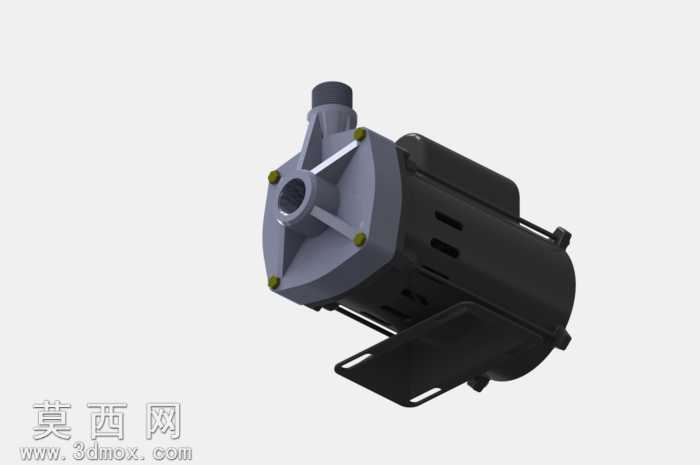

本模型为220V卧式液压离心泵的完整三维数字化设计成果，建模过程严格遵循工业液压泵的实际生产制造规范，以真实产品的测绘尺寸为基准完成全参数化构建。建模阶段首先梳理产品的功能模块划分，将整体结构拆解为驱动电机单元、泵头增压单元、安装固定单元三大核心部分，各模块间的装配关系完全匹配实际产品的配合公差要求，可直接用于装配干涉校验、结构运动仿真等工程场景。泵头部分采用蜗壳式流道结构设计，建模时精准还原了叶轮腔的曲面弧度、进水口的同轴度定位结构、出水口的法兰连接端面，进水口处的十字加强筋结构做了等壁厚处理，既保证结构强度又符合轻量化设计要求，泵头端盖的固定螺栓孔位按照圆周均布规则排布，每个螺栓位的沉孔深度、螺纹规格都做了参数化定义，可直接导出工程图用于生产加工。驱动电机部分还原了卧式异步电机的典型外观结构，包括机身的散热筋阵列、接线盒的安装位、后端盖的风罩结构，电机与泵头的连接支架做了加强筋过渡设计，保证动力传递过程中的结构刚性。底部的安装底座采用折弯式钣金结构设计，建模时预留了长圆形安装调节孔，可适配不同安装基面的固定需求，底座与电机机身的连接位做了贴合面处理，保证装配后的整体稳定性。材质渲染阶段针对不同部件做了区分设置：泵头过流部件赋予工程塑料哑光灰材质，表面添加细微的磨砂质感还原工程塑料的真实触感；电机机身赋予黑色哑光金属漆材质，散热筋边缘做了轻微的高光处理突出结构层次感；固定螺栓、进出水口连接位赋予金属镀锌材质，表面添加轻微的做旧痕迹提升模型真实感；安装底座赋予黑色喷塑材质，还原钣金件的表面处理效果。整体模型的结构逻辑清晰，各部件的拆分符合实际产品的装配流程，既可以作为液压流体设备设计的参考案例，也可用于工业产品展示、教学演示等场景，模型的所有特征均保留完整建模历史，可根据实际设计需求调整功率参数、安装尺寸、接口规格，快速衍生出不同规格的同系列液压泵产品。
