DIN71412短型舷侧锥形润滑脂管接头

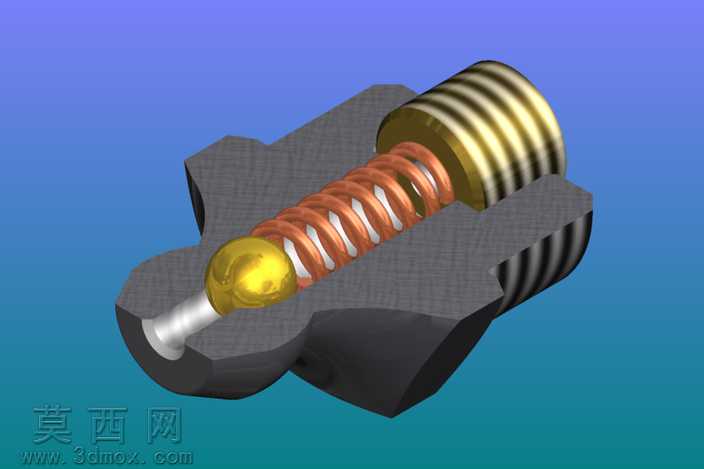

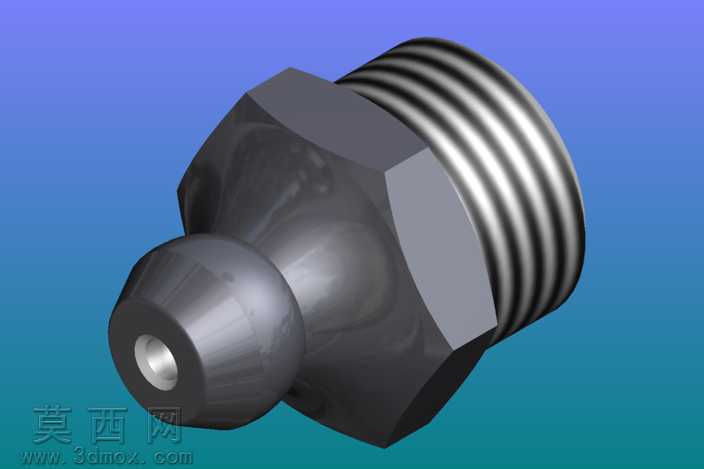

本作品为符合DIN71412标准的AM10×1短型舷侧锥形润滑脂管接头三维模型，建模阶段严格遵循标准规定的尺寸公差与结构要求，先通过草图绘制接头本体的外轮廓、内流道以及安装螺纹的基准截面，利用旋转特征生成接头的主体基体，再通过螺旋扫描命令构建端部的连接螺纹结构，保证螺纹牙型、螺距与标准要求完全匹配。针对接头内部的核心功能结构，单独创建钢珠、弹簧两个独立零件，钢珠采用球体特征生成后做表面圆角过渡处理，弹簧通过螺旋线扫描生成符合刚度参数的圈数、线径与节距结构，再将三个零件按照装配约束关系完成总装，还原接头内部钢珠抵接接头注油端、弹簧抵接钢珠与接头内腔台阶的真实装配状态，确保内部单向导通的结构逻辑准确。渲染阶段采用剖视展示手法，将接头本体做半剖处理，清晰呈现内部组件的装配关系，材质分配上接头本体采用深灰色金属材质模拟碳钢镀锌的表面质感，钢珠赋予亮面抛光金属材质还原钢珠的高光反光特性，弹簧赋予红铜色金属材质区分内部组件，背景采用蓝到青的渐变底色突出模型主体，同时添加柔和的环境光与定向光源，让金属材质的反光、明暗层次自然真实，既清晰展示外部的六角安装结构、外螺纹连接结构，也完整呈现内部单向阀的工作结构。设计过程中重点考量了润滑脂管接头的实际使用场景，短型锥形结构适配舷侧狭小安装空间，内部钢珠加弹簧的结构可实现润滑脂注入时的单向导通，停止注油时自动密封防止润滑脂倒流、外界杂质进入油路，建模时对内部流道的过渡圆角、钢珠与密封面的贴合角度做了精细化处理，避免出现应力集中或者密封失效的结构问题，所有配合面的尺寸都按照实际装配公差做了参数化设置，可直接用于装配验证、工程图导出以及后续的加工工艺参考，整体模型结构完整，细节还原度高，能够直观展现该类润滑脂接头的工作原理与结构特点。
