自行车踏板力测量装置结构设计

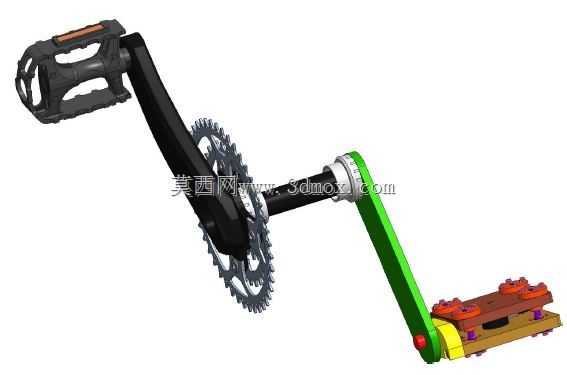

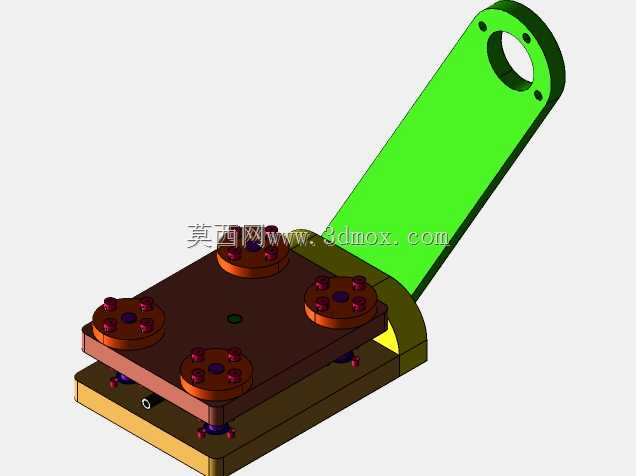

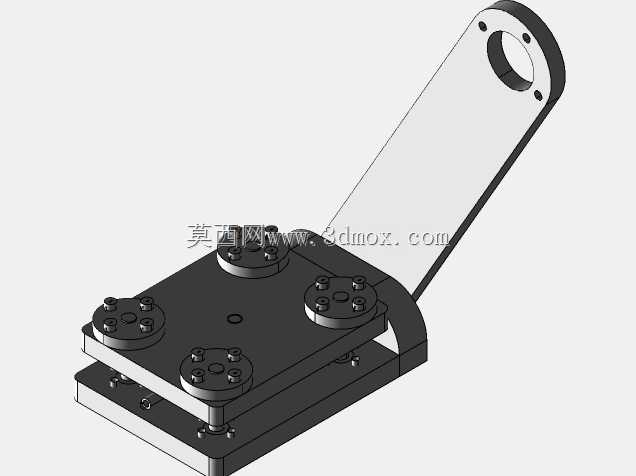

该结构主要应用于自行车研发测试、骑行性能评估、运动器材力学分析等场景，能够精准采集骑行过程中踏板承受的踩踏作用力数据，为自行车传动系统优化、骑行姿态调整、运动效能分析提供可靠的力学数据支撑，在专业运动自行车研发、骑行训练辅助设备开发、民用自行车舒适性调校领域都有明确的实用价值。装置核心功能是实时捕捉骑行者施加在踏板上的动态作用力，可同步记录不同踩踏角度、不同曲柄位置下的力值变化，还原真实骑行过程中的受力分布，避免传统静态测力无法模拟动态骑行工况的缺陷，能够覆盖匀速骑行、加速发力、爬坡踩踏等多种实际骑行状态下的力值测量需求。设计过程中以成熟的中空二代曲柄组结构作为安装基底，完全保留原有曲柄、牙盘、中轴的安装配合尺寸，不需要对自行车原有车架、传动部件做破坏性改装，可直接替换原车曲柄组件完成装配，大幅降低测试装置的安装适配成本。整体结构沿中轴轴线对称布局，测力传感模块集成在右侧曲柄与踏板的连接位置，在不改变踏板原有踩踏空间的前提下，将受力传导路径与传感采集单元整合为一体，既保证踩踏施力的传递路径与原车状态完全一致，也避免额外附加结构改变曲柄的动平衡特性，减少测量过程中的额外误差。外形尺寸方面，整体结构完全兼容标准公路车、山地车的曲柄安装边界，中轴段长度适配常规压入式、螺纹式中轴的安装规格，曲柄长度沿用常用的170mm、172.5mm规格的安装孔位，踏板连接螺纹采用标准9/16英寸自行车踏板螺纹规格，可适配绝大多数常规自行车踏板的安装需求，牙盘安装位兼容四爪、五爪通用盘片安装结构，可根据测试需求搭配不同齿数的盘片使用。左侧曲柄保留原有安装锁紧结构，与中轴的配合公差完全符合自行车行业通用安装标准，不需要额外定制转接配件即可完成装车。结构设计上充分考虑骑行过程中的动态载荷冲击，测力模块的承载结构采用高强度合金材质，可承受骑行过程中瞬间超过1500N的踩踏冲击力，避免大力踩踏时结构变形影响测量精度，同时整体重量控制在接近原车曲柄组的重量范围，不会因为加装测力装置大幅改变整车重量分布，保证测试状态与真实骑行状态的一致性。传动侧的牙盘安装位置与原车位置完全对齐，不会改变链条的传动走线角度，避免额外的传动摩擦干扰测量结果，装置的走线结构沿曲柄、中轴内部隐藏布局，避免外露线材在踩踏过程中与车架、链条发生干涉，保证长时间连续测试的结构可靠性。
